Техническое задание и проект на выполнение работ по модернизации системы освещения для ПАО «Ростелеком» Город Выборг в офисных помещениях 940 м2 общей площади по 3 этажам здания.

проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях

Нормативные документы и техническое задание по замене освещения в офисных помещениях.

проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях проект разводки электрики в офисных помещениях

1.Наименование работ.

Модернизация потолочного освещения ЦИИО для ПАО «Ростелеком» Город Выборг. Публичное Акционерное Общество Ростелеком по адресу: ул. Проект Московский просп., д. 24, Город Выборг.

Состав работ:

- демонтаж светильников и проводов:

- монтаж светильников и проводки на основании проекта реконструкции освещения;

- монтаж коммутационной аппаратуры;

- демонтаж щитов освещения ЩРО;

- монтаж щитов освещения ЩРО;

- подключение проводов и кабелей;

- замер сопротивления изоляции.

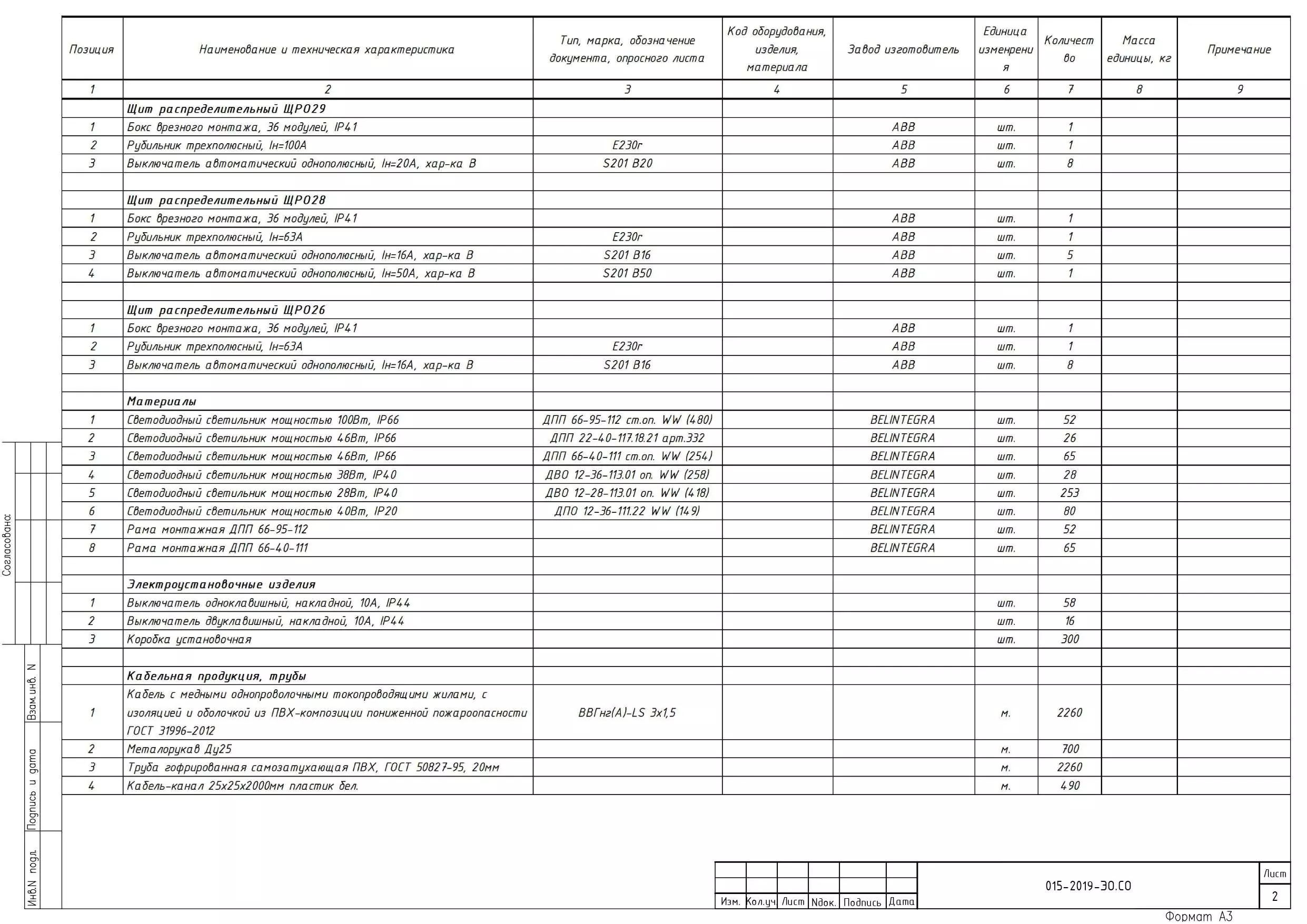

Спецификация применяемых материалов и оборудования приведена в проекте реконструкции освещения. Все оборудование является давальческим.

2. Цель выполнения работ.

2.1. Модернизация систем освещения с целью снижения потребления электроэнергии, качества освещённости, электробезопасностии улучшение условий труда. Повышение надёжности систем освещения.

3.Условия выполнения работ.

3.1. Срок выполнения работ 260 календарных дней.

3.2. Подрядчик несёт полную материальную ответственность за отказы энергосистем и оборудования, происшедшие в результате неправильных действий при проведении работ, за несоблюдение правил техники безопасности, пожарной безопасности, правил обращения опасными производственными отходами, за несвоевременное исполнение предписаний органов технического надзора.

3.3. Подрядчик обязан безвозмездно устранить по требованию Заказчика все выявленные недостатки, если в процессе выполненияработ Подрядчик допустил отступление от условий рабочей документацией, ухудшившее качество работ.

3.4. При выполнении работ должны быть соблюдены правила действующего внутреннего распорядка, контрольно – пропускногорежима, внутренних положений, инструкций и требований.

3.5. Подрядчик несет в полном объеме материальную ответственность за причиненный в результате неправильных действий ущербоборудованию.

4. Общие требования к выполнению работ, требования к качеству работ, безопасность выполняемых работ.

4.1. Подрядчик до подписания Договора должен предоставить копию свидетельства о допуске к работам по устройству сетейэлектроснабжения напряжением до 1 кВ включительно.

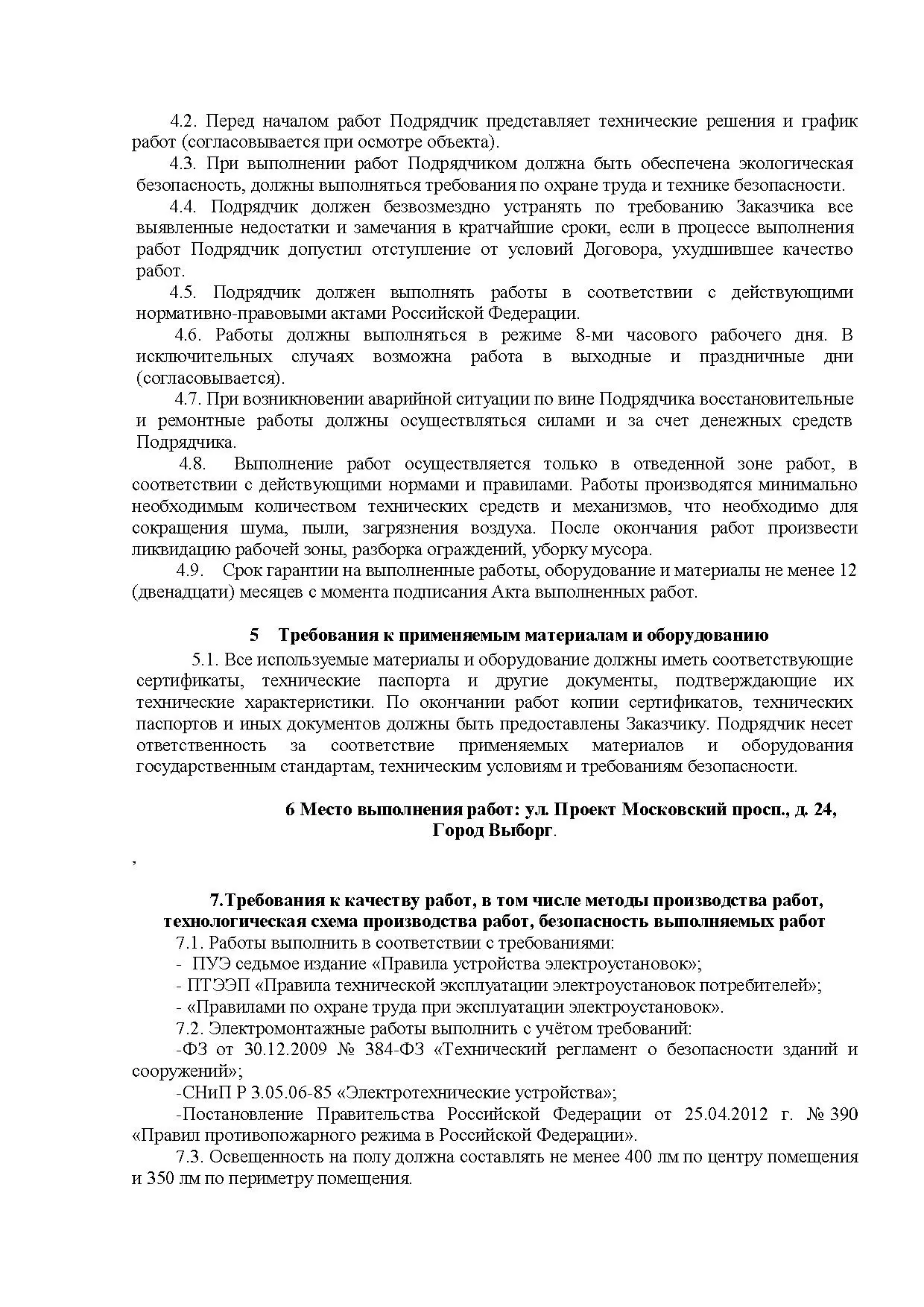

4.2. Перед началом работ Подрядчик представляет технические решения и график работ (согласовывается при осмотре объекта).

4.3. При выполнении работ Подрядчиком должна быть обеспечена экологическая безопасность, должны выполняться требования по охране труда и технике безопасности.

4.4. Подрядчик должен безвозмездно устранять по требованию Заказчика все выявленные недостатки и замечания в кратчайшиесроки, если в процессе выполнения работ Подрядчик допустил отступление от условий Договора, ухудшившее качество работ.

4.5. Подрядчик должен выполнять работы в соответствии с действующими нормативно-правовыми актами Российской Федерации.

4.6. Работы должны выполняться в режиме 8-ми часового рабочего дня. В исключительных случаях возможна работа в выходные и праздничные дни(согласовывается).

4.7. При возникновении аварийной ситуации по вине Подрядчика восстановительные и ремонтные работы должны осуществляться силами и за счет денежных средств Подрядчика.

4.8. Выполнение работ осуществляется только в отведенной зоне работ, в соответствии с действующими нормами и правилами. Работы производятся минимально необходимым количеством технических средств и механизмов, что необходимо для сокращения шума, пыли, загрязнения воздуха. После окончания работ произвести ликвидацию рабочей зоны, разборка ограждений, уборку мусора.

4.9. Срок гарантии на выполненные работы, оборудование и материалы не менее 12 (двенадцати) месяцев с момента подписания Акта выполненных работ.

5. Требования к применяемым материалам и оборудованию.

5.1. Все используемые материалы и оборудование должны иметь соответствующие сертификаты, технические паспорта и другиедокументы, подтверждающие их технические характеристики. По окончании работ копии сертификатов, технических паспортов и иных документов должны быть предоставлены Заказчику. Подрядчик несет ответственность за соответствие применяемых материалов и оборудования государственным стандартам, техническим условиям и требованиям безопасности.

6. Место выполнения работ: ул. Проект Московский просп., д. 24, Город Выборг.

7.Требования к качеству работ, в том числе методы производства работ, технологическая схема производства работ, безопасность выполняемых работ.

7.1. Работы выполнить в соответствии с требованиями:

- ПУЭ седьмое издание «Правила устройства электроустановок»;

- ПТЭЭП «Правила технической эксплуатации электроустановок потребителей»;

- «Правилами по охране труда при эксплуатации электроустановок».

7.2. Электромонтажные работы выполнить с учётом требований: -ФЗ от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»;

- СНиП Р 3.05.06-85 «Электротехнические устройства»;

- Постановление Правительства Российской Федерации от 25.04.2012 г. № 390 «Правил противопожарного режима в Российской Федерации».

7.3. Освещенность на полу должна составлять не менее 400 лм по центру помещения и 350 лм по периметру помещения.

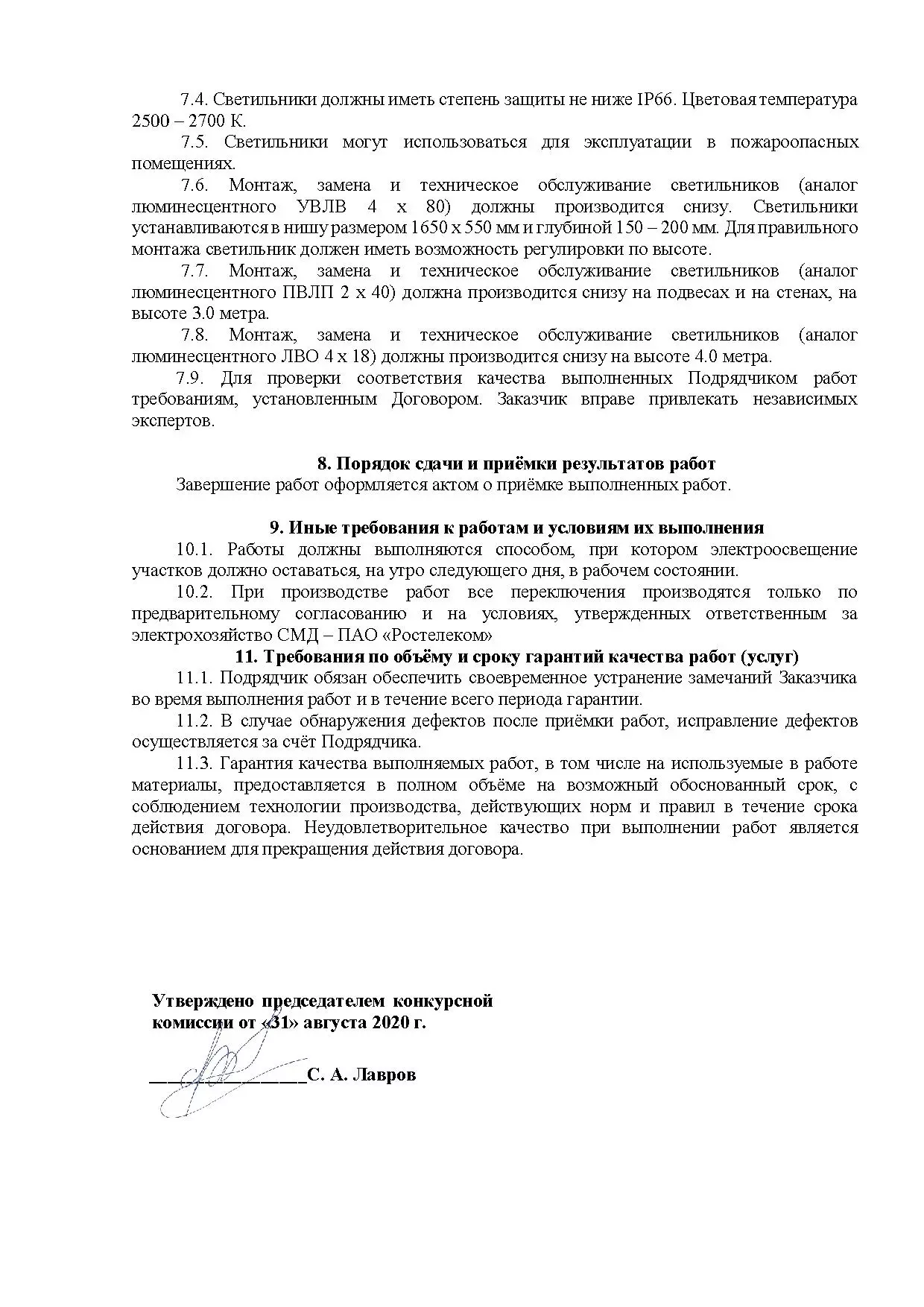

7.4. Светильники должны иметь степень защиты не ниже IР66. Цветовая температура 2500 – 2700 К.

7.5. Светильники могут использоваться для эксплуатации в пожароопасных помещениях.

7.6. Монтаж, замена и техническое обслуживание светильников (аналог люминесцентного УВЛВ 4 х 80) должны производится снизу. Светильники устанавливаются в нишу размером 1650 х 550 мм и глубиной 150 – 200 мм. Для правильного монтажа светильник должен иметь возможность регулировки по высоте.

7.7. Монтаж, замена и техническое обслуживание светильников (аналог люминесцентного ПВЛП 2 х 40) должна производится снизу на подвесах и на стенах, на высоте 3.0 метра.

7.8. Монтаж, замена и техническое обслуживание светильников (аналог люминесцентного ЛВО 4 х 18) должны производится снизу на высоте 4.0 метра.

7.9. Для проверки соответствия качества выполненных Подрядчиком работ требованиям, установленным Договором. Заказчик вправе привлекать независимых экспертов.

8. Порядок сдачи и приёмки результатов работ.

Завершение работ оформляется актом о приёмке выполненных работ.

9. Иные требования к работам и условиям их выполнения.

9.1. Работы должны выполняются способом, при котором электроосвещение участков должно оставаться, на утро следующего дня, в рабочем состоянии.

9.2. При производстве работ все переключения производятся только по предварительному согласованию и на условиях, утвержденных ответственным за электрохозяйство СМД – ПАО «Ростелеком».

10. Требования по объёму и сроку гарантий качества работ (услуг).

10.1. Подрядчик обязан обеспечить своевременное устранение замечаний Заказчика во время выполнения работ и в течение всего периода гарантии.

10.2. В случае обнаружения дефектов после приёмки работ, исправление дефектов осуществляется за счёт Подрядчика.

10.3. Гарантия качества выполняемых работ, в том числе на используемые в работе материалы, предоставляется в полном объёме на возможный обоснованный срок, с соблюдением технологии производства, действующих норм и правил в течение срока действия договора. Неудовлетворительное качество при выполнении работ является основанием для прекращения действия договора.

Приложение 5 Ведомость объемов работ.

1. Отсоединение проводов и кабелей шт. 2658.

2. Демонтаж автоматических выключателей шт. 90.

3. Демонтаж щитов освещения ЩРО штук 9.

4. Демонтаж выключателей шт 342.

5. Монтаж автоматических выключателей шт. 90.

6. Присоединение проводов и кабелей шт. 2658.

7. Демонтаж трубных проводок м. 1860.

8. Демонтаж светильников люминесцентных УВЛВ 4х80, УВЛВ 4х36, ЛВО 4х18 шт. 352.

9. Демонтаж светильников ПВЛП2х40, ЛВО 2х36, ЛВО 2х65, ЛВО 4х18 шт. 152.

10. Монтаж светодиодных светильников с монтажной рамой ДПП 66-95-112 длина 1650 мм рассеиватель матовое закалённое стекло, класс ПБ П I, П II шт. 52.

1.1 Монтаж светодиодных светильников ДВО 12-28-113.01 в исполнении IP54, встраиваемый, рассеиватель опал. материал поликарбонат класс ПБ П I, П II шт. 253.

12. Монтаж светодиодных светильников с монтажной рамой ДПП 66-40-111. WW в исполнении IP66 встраиваемый рассеиватель опал. Материал поликарбонат класс ПБ П I, П II шт. 65.

13. Монтаж светодиодных светильников ДПП 22-40-117.18.21, 2700К IP20 рассеиватель матовое закалённое стекло, класс ПБ П I,П II шт. 26.

14. Монтаж светодиодных светильников ДВО 12-36-113.01, IP 40, ПБ П I, П II шт 28.

15. Монтаж светодиодных светильников ДПО 12-36-111.22, IP 20, ПБ П I, П II,3000К шт 80.

16. Прокладка пластикового кабель-канала 25х25мм м. 490.

17. Монтаж выключателей одноклавишных неутопленного типа при открытой проводке шт. 58

18. Монтаж выключателей двуклавишных неутопленного типа при открытой проводке шт 16.

19. Монтаж щитков осветительных устанавливаемых в нише распорными дюбелями шт. 9.

20. Сборка и разборка строительных лесов внутри помещений на высоту до 5м м2 720.

21. Вертикальное перемещение оборудованияи материальных ресурсов на высоту до 10м т 10.

22. Монтаж рукавов металлических наружный диаметр до 48 мм м. 700.

23. Устройство штроб в кирпичных стенах глубиной до 20мм м. 270.

24. Заделка штроб полимерцементным составами с подготовкой к окрашиванию м2 5,4.

25. Улучшенное окрашивание поверхностей стен колерованной краской производства Тиккурила м2 5,4.

26. Сверление отверстий в кирпичных стенах до 1000мм диаметром 25мм шт 21.

27. Монтаж электромонтажных трубок из негорючего ПВХ диаметром 25мм м.пог. 21.

28. Монтаж проводки кабелем ВВГнг 3х1,5 мм2 в гофрорукаве м. 2260.

29. Проверка наличия цепи между заземлителями и заземлёнными элементами ед. 90.

30. Замер полного сопротивления цепи «фаза-нуль» ед. 90.

31. Снятие характеристик для определения напряжения прикосновения ед. 9.

32 Измерение сопротивления изоляции мегаомметром кабельных линий ед. 791.

33 Вывоз демонтированного оборудования на место хранения отходов предприятия т. 4,4Утверждено председателем конкурсной комиссии от «31» августа 2020 г.

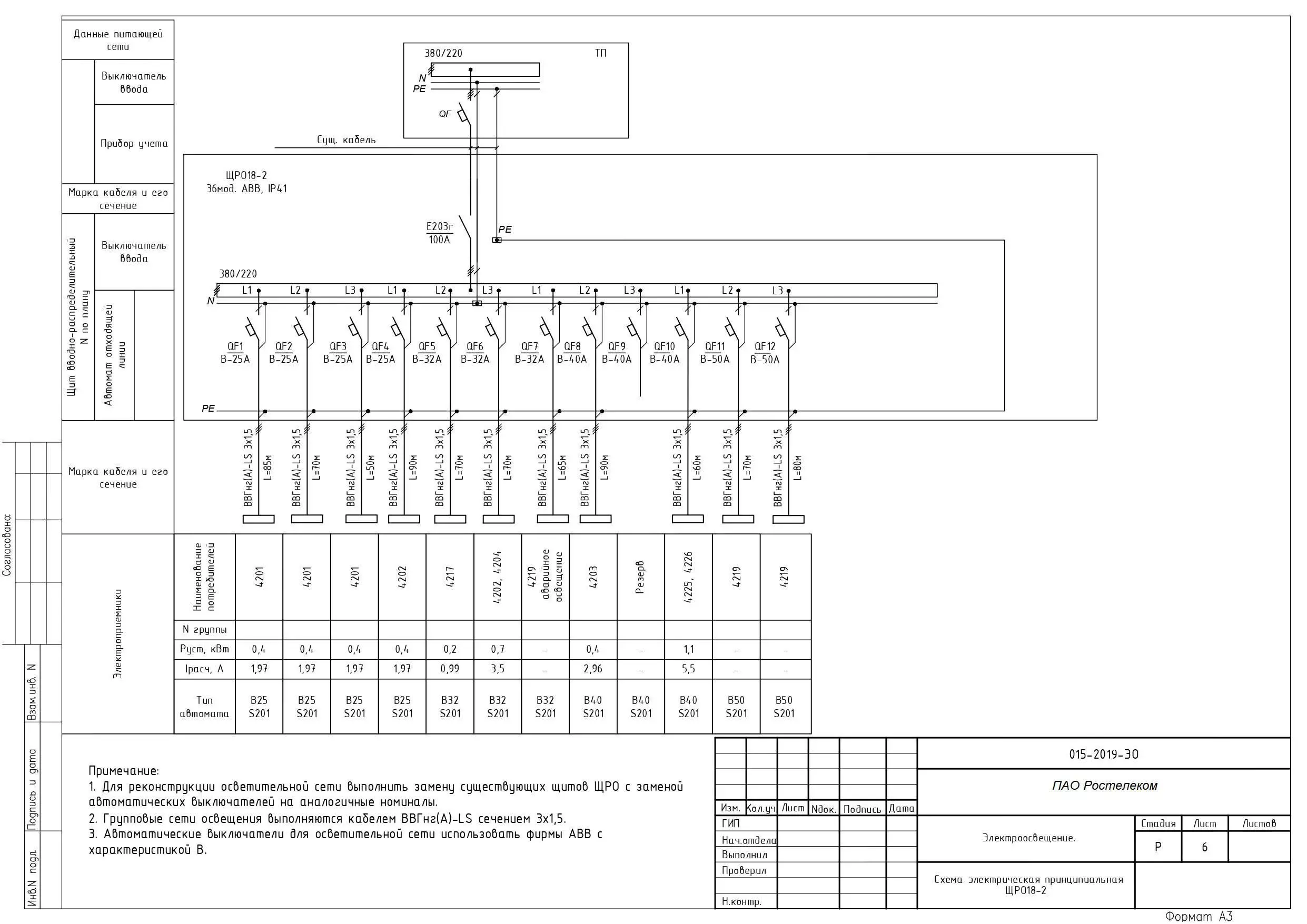

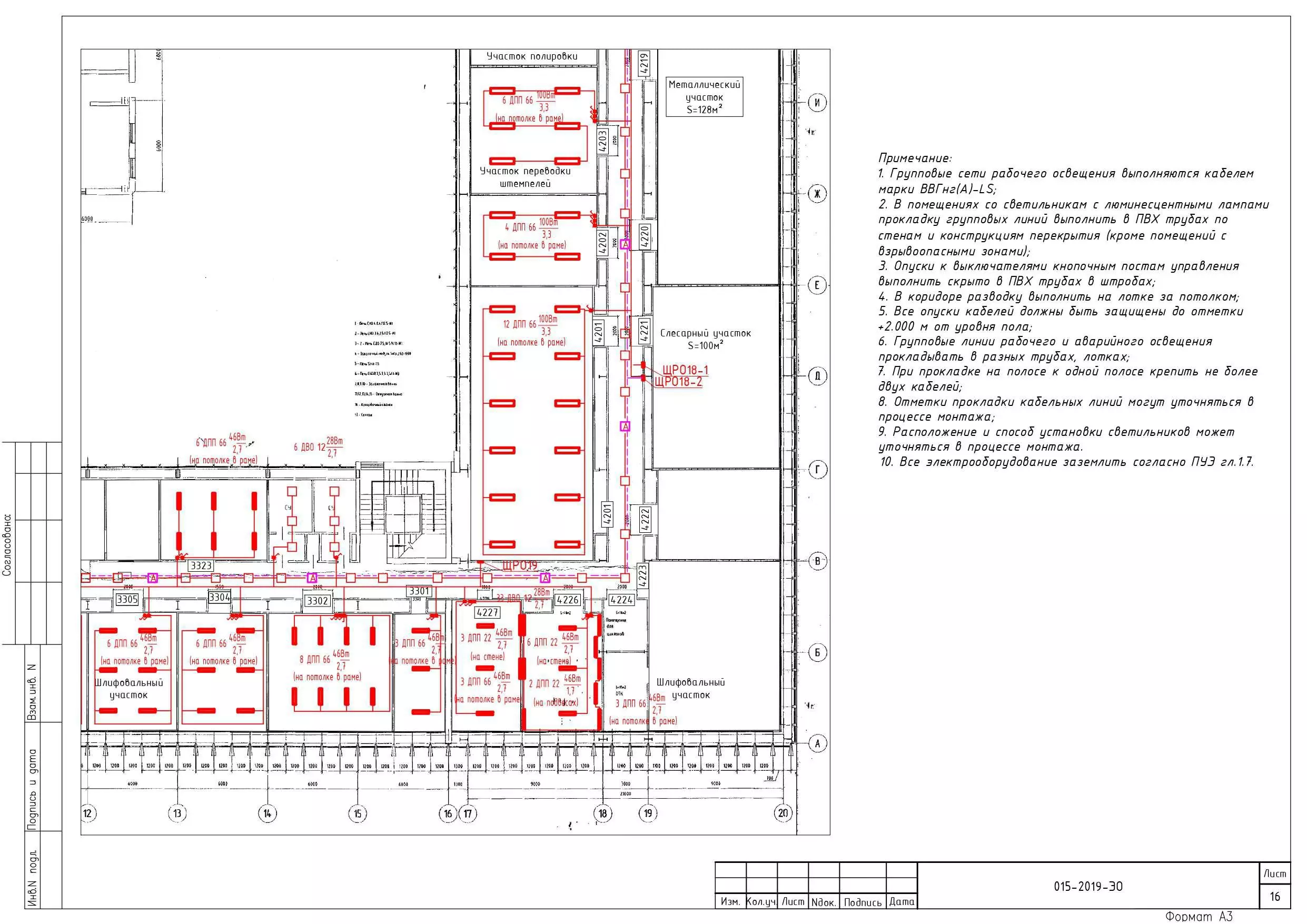

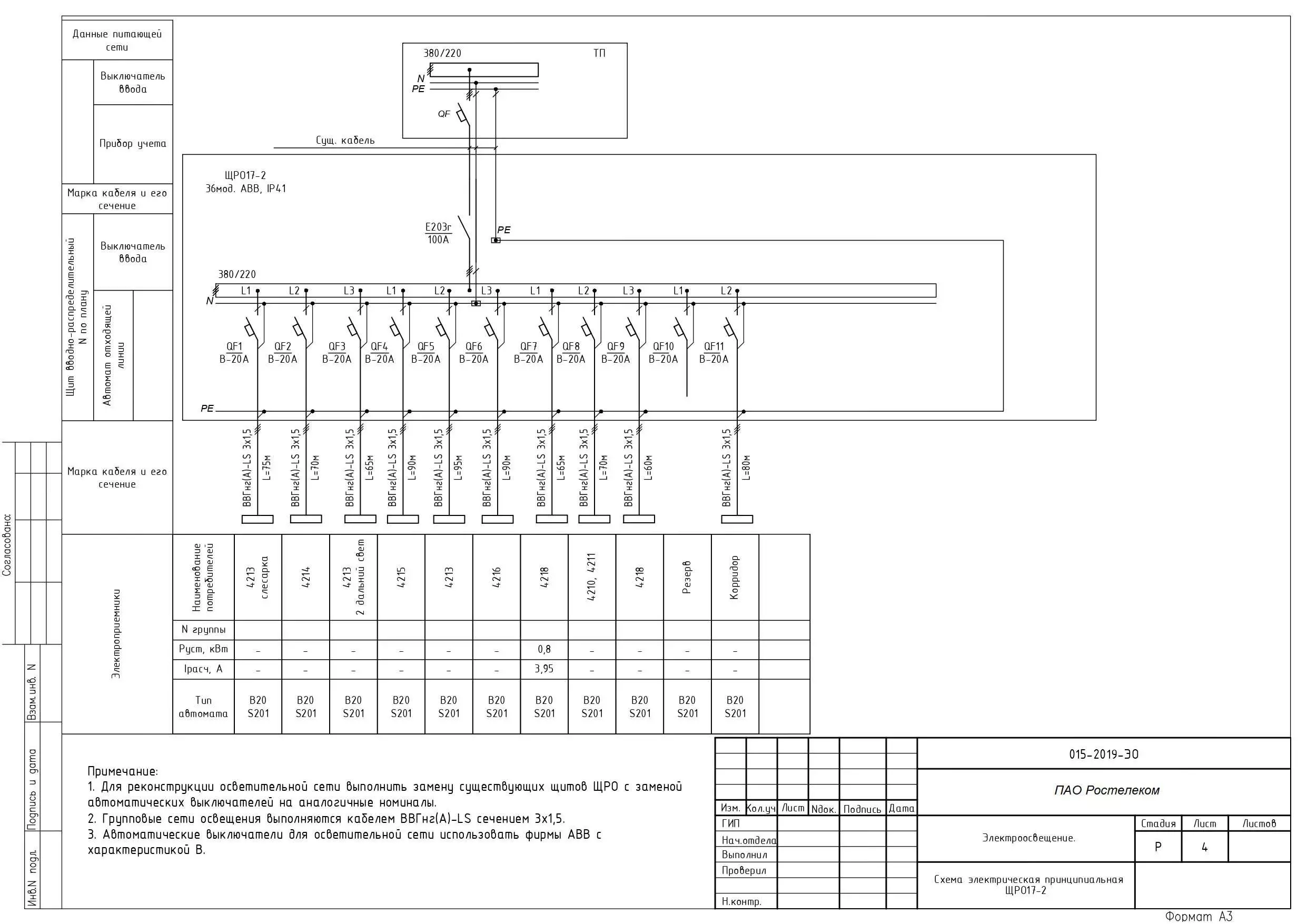

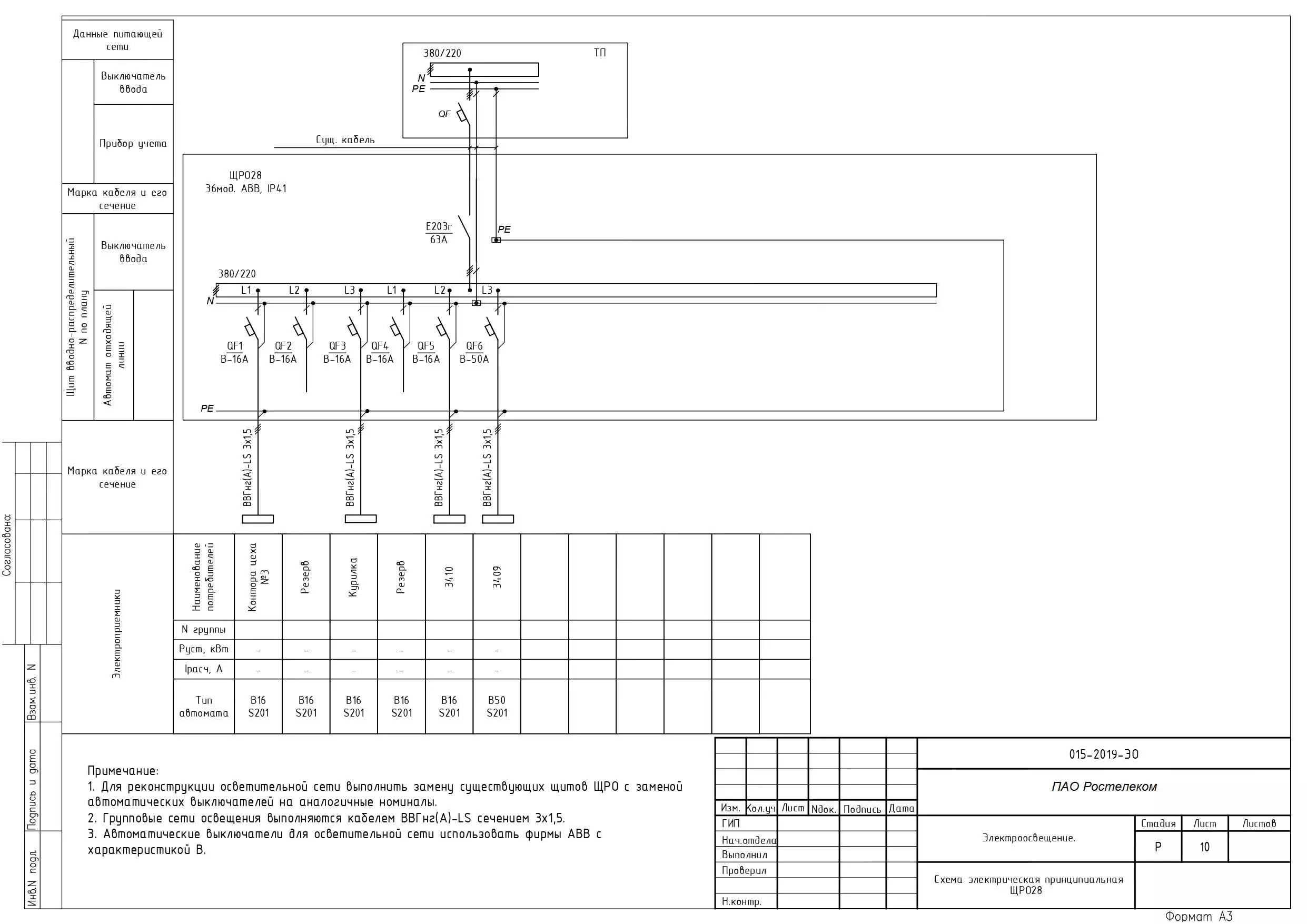

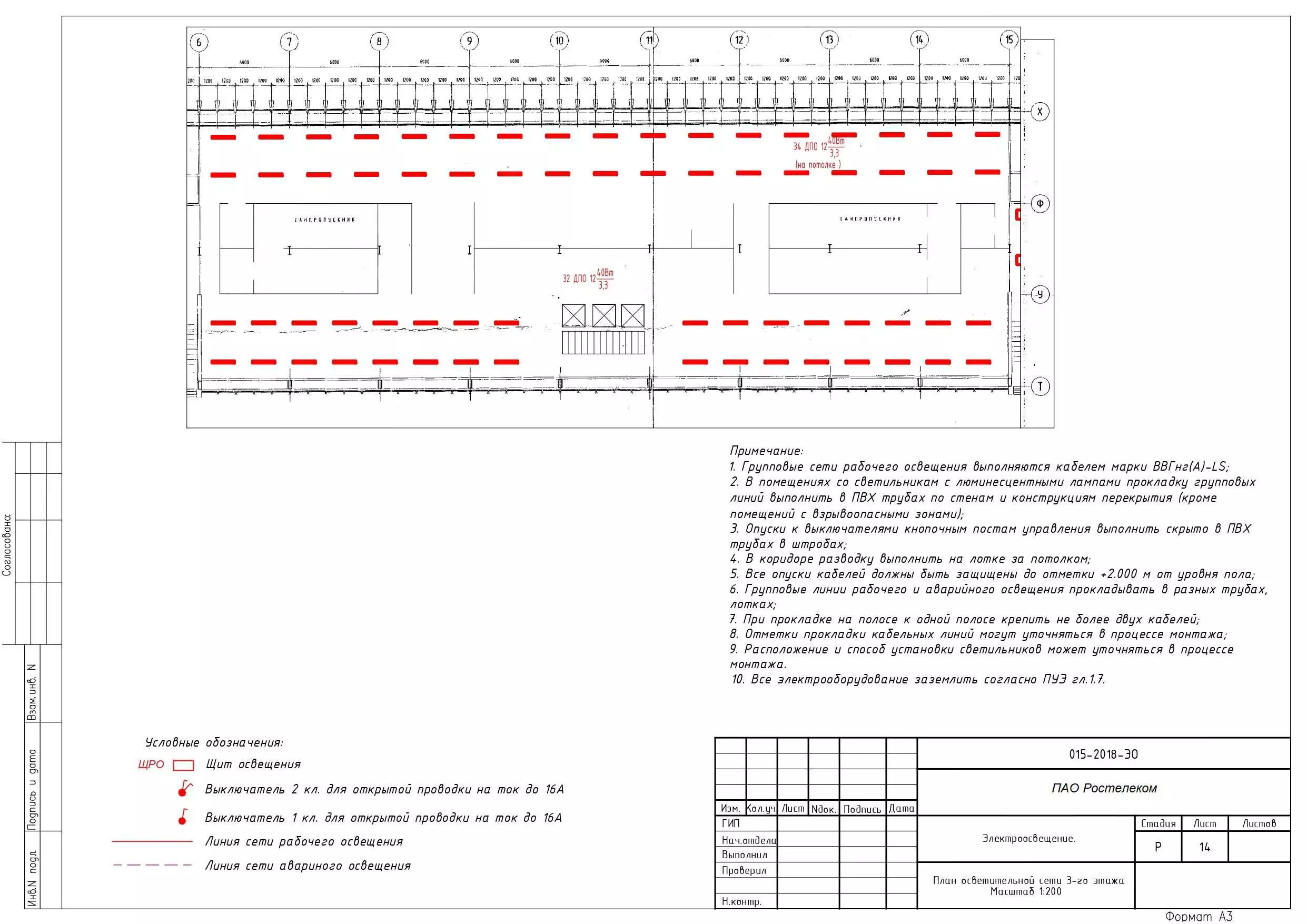

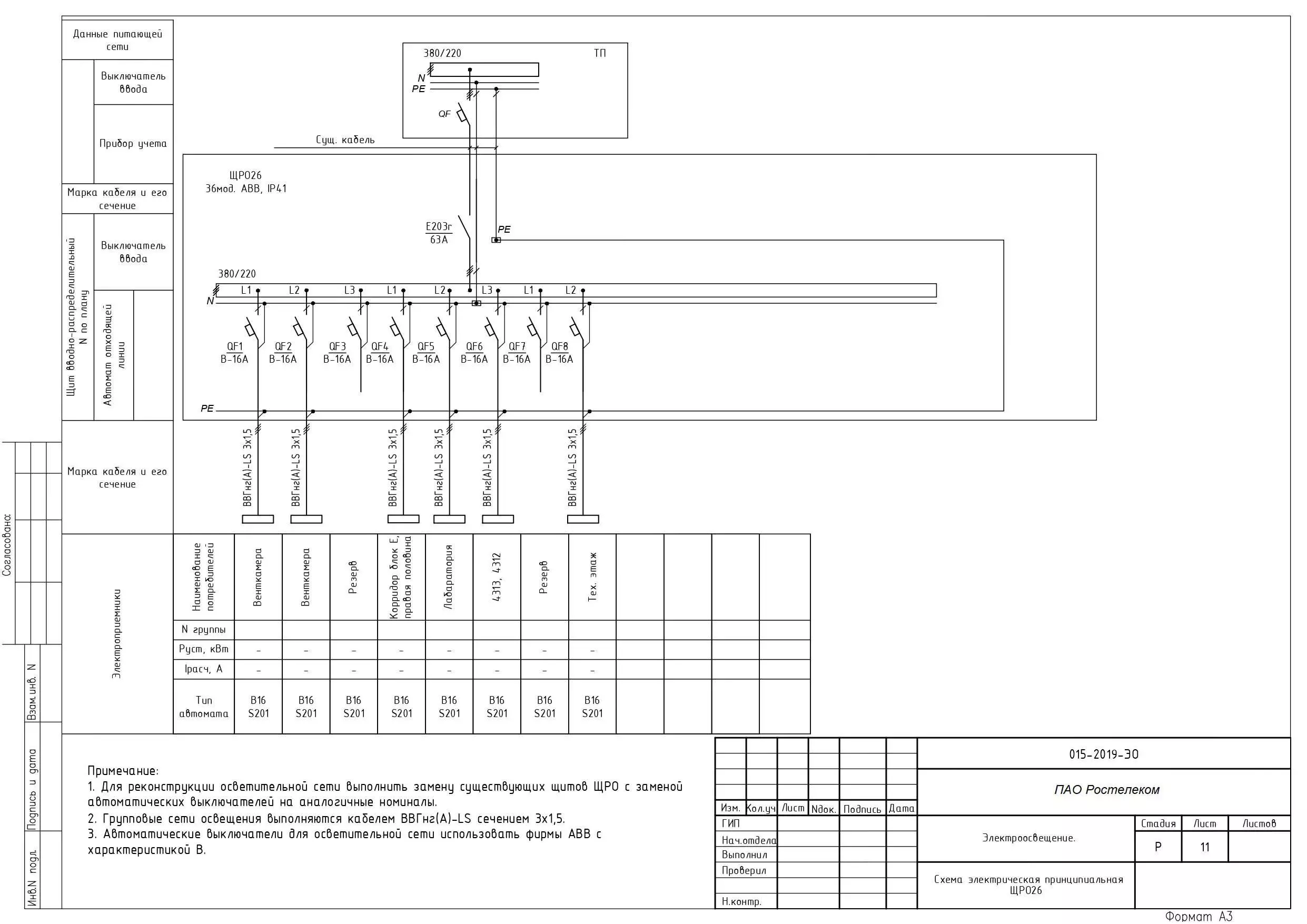

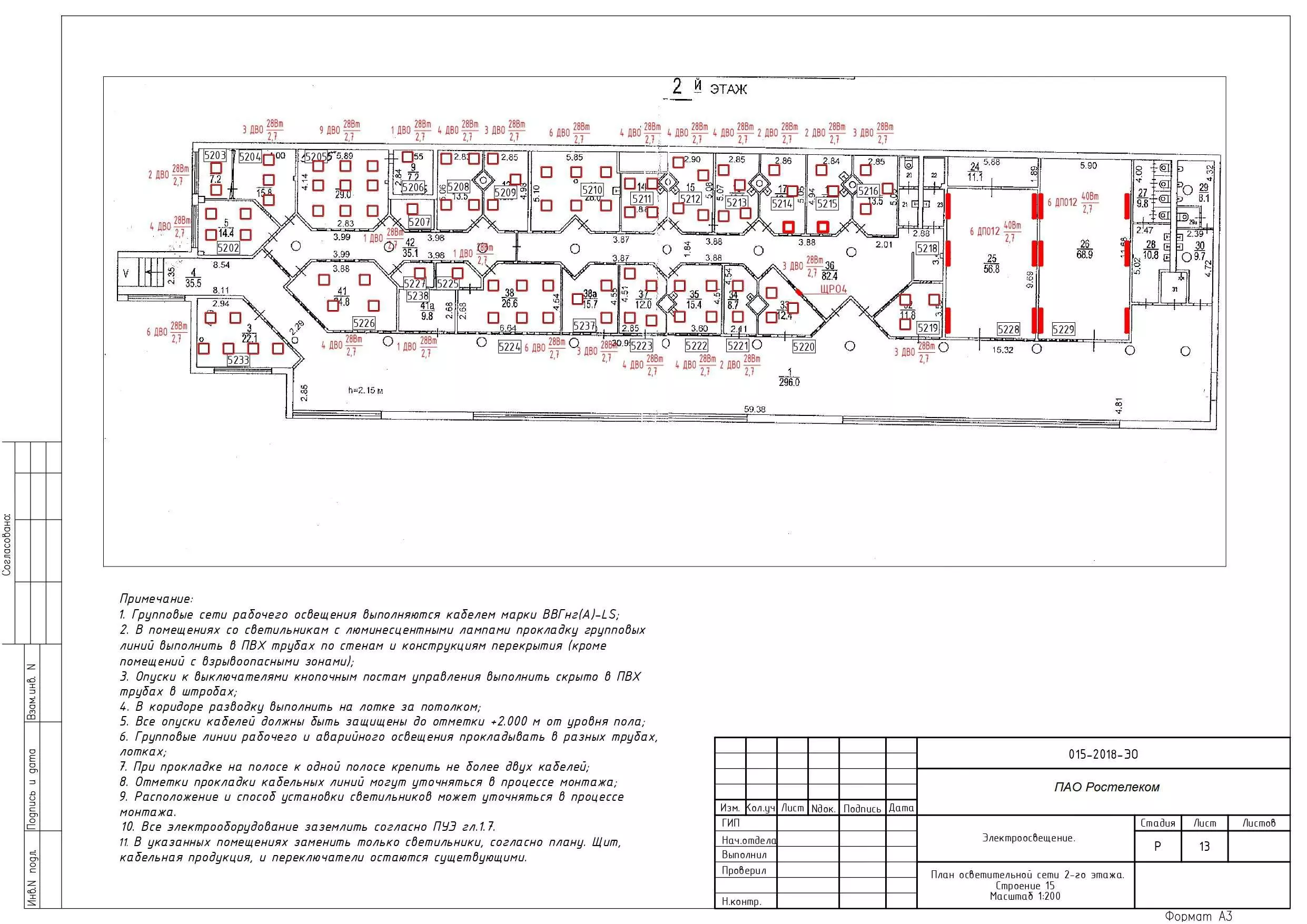

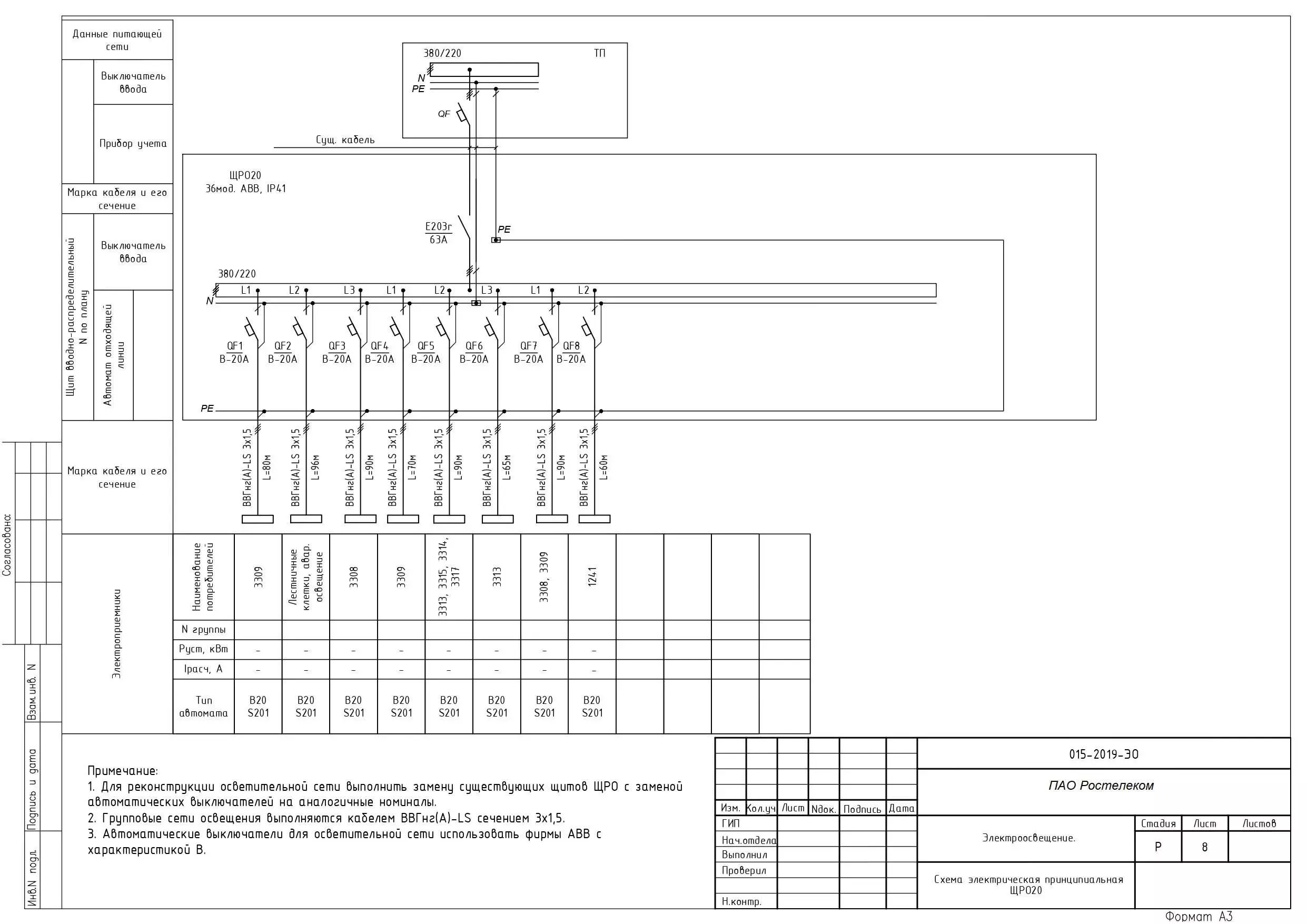

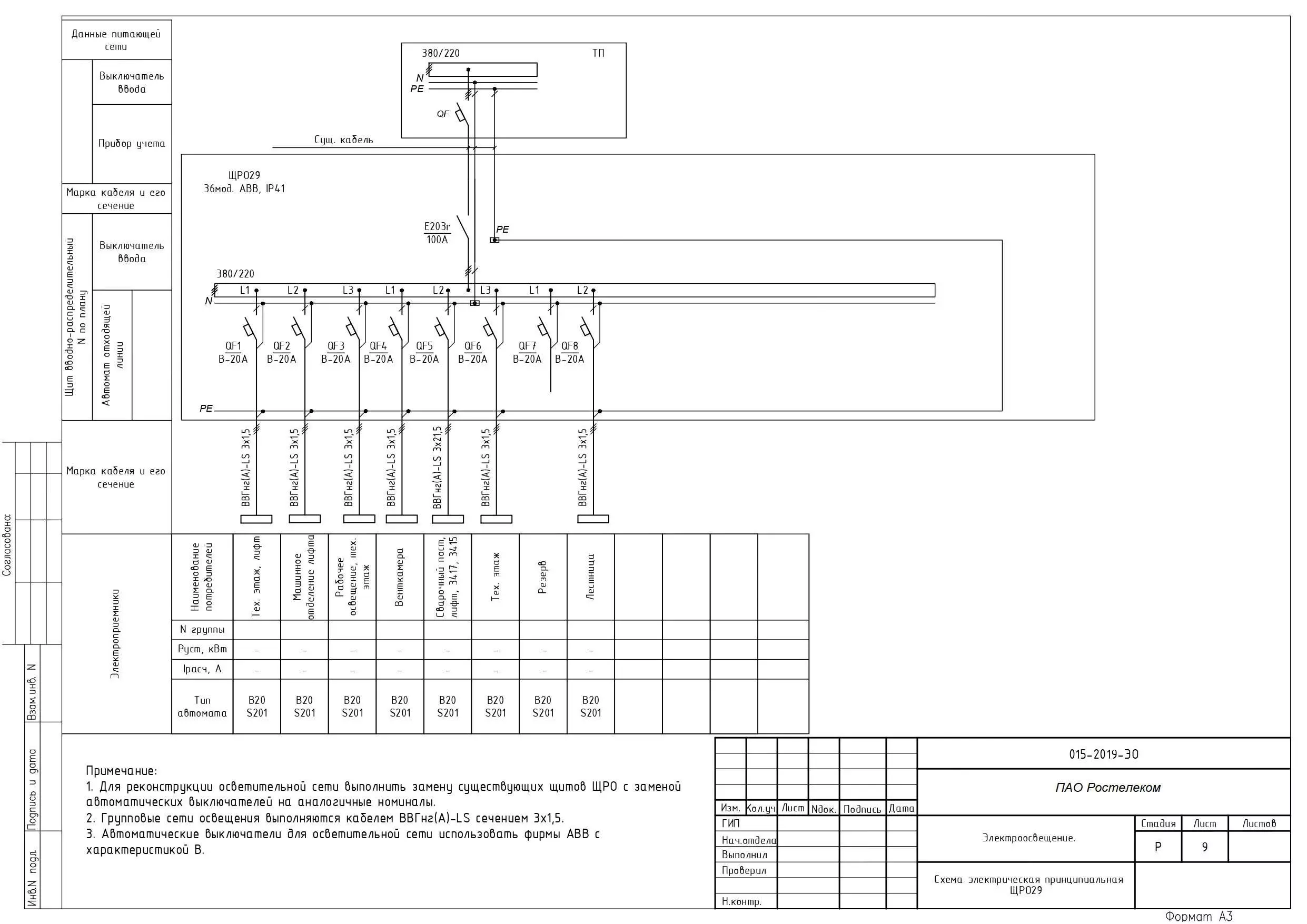

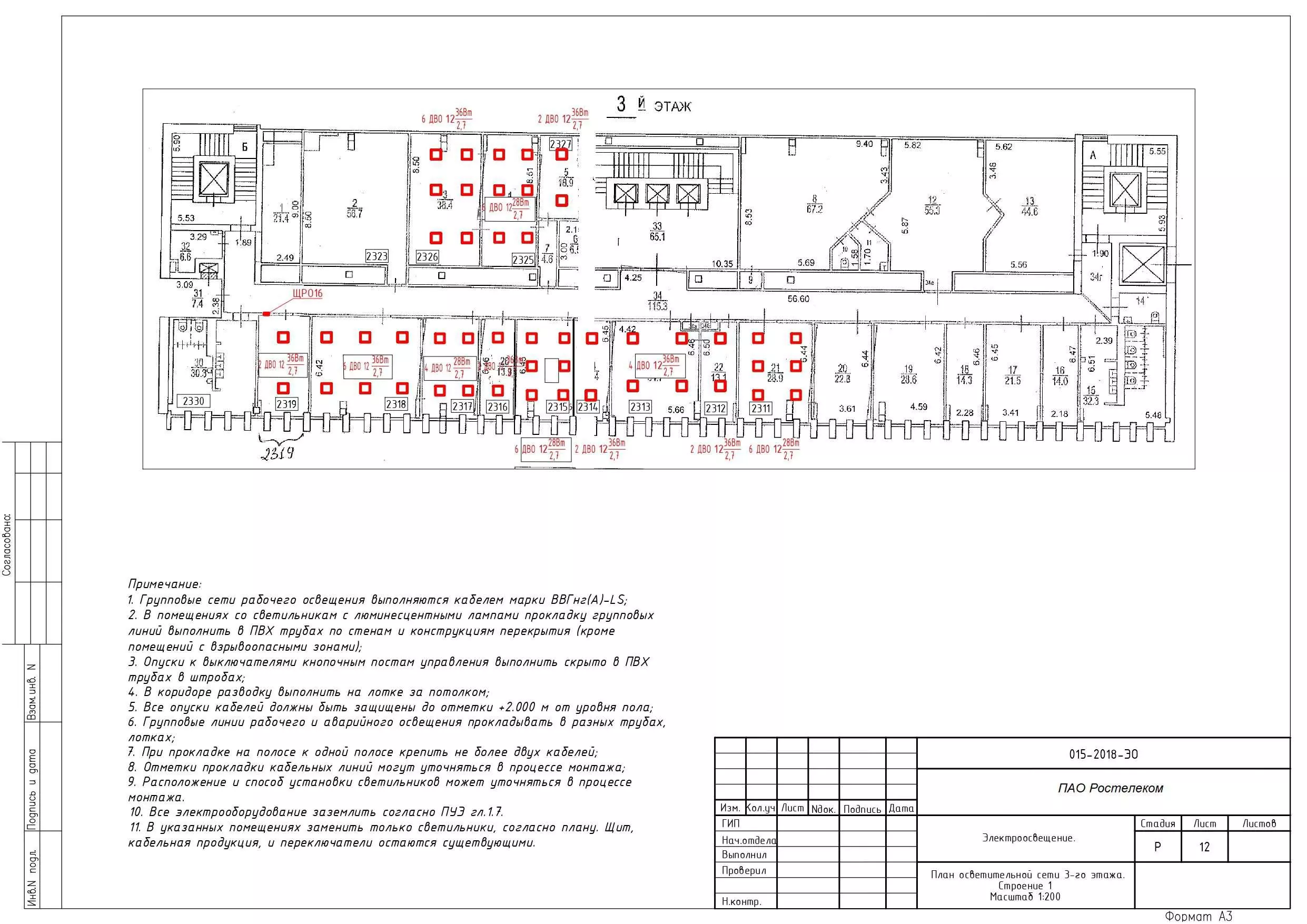

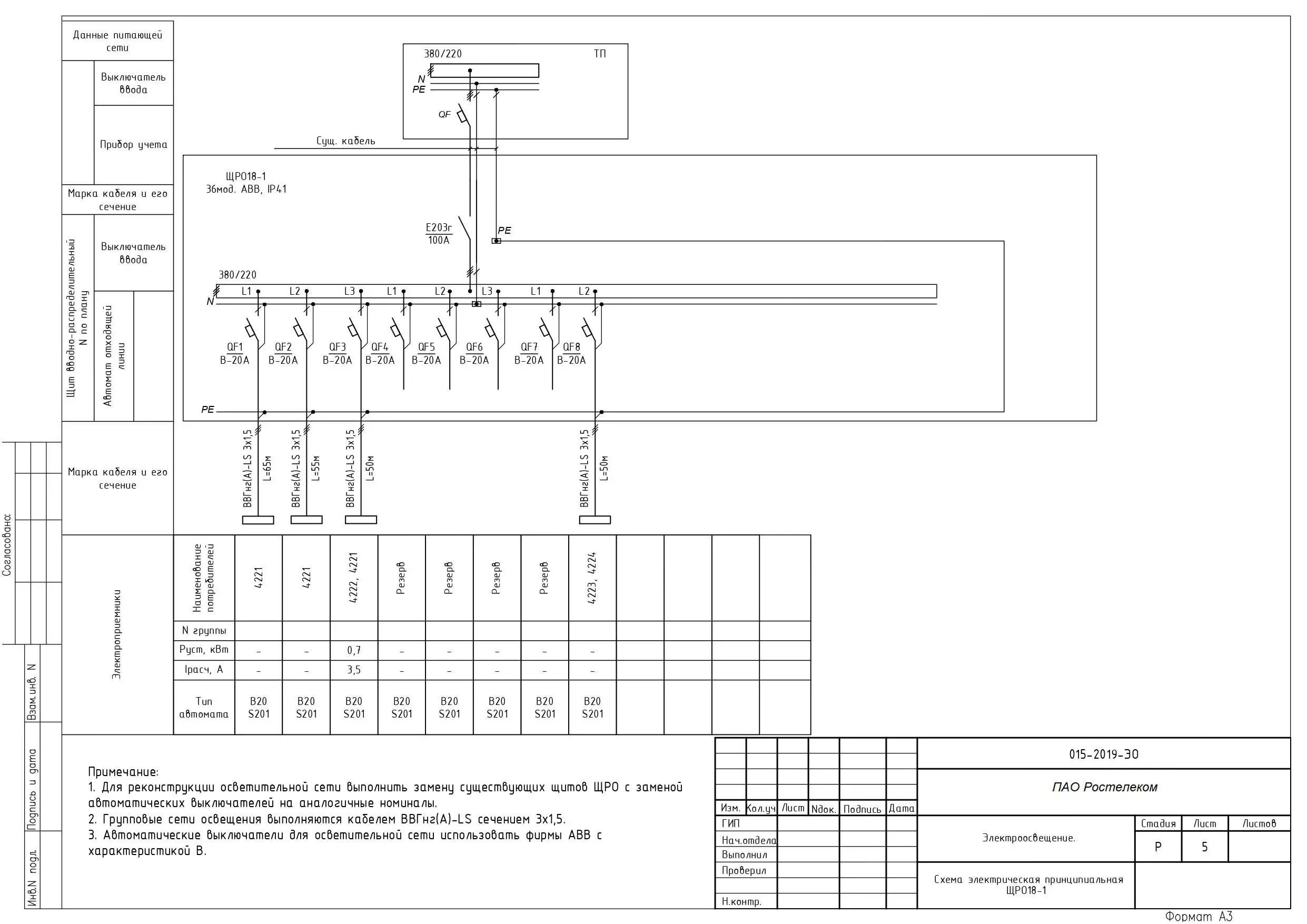

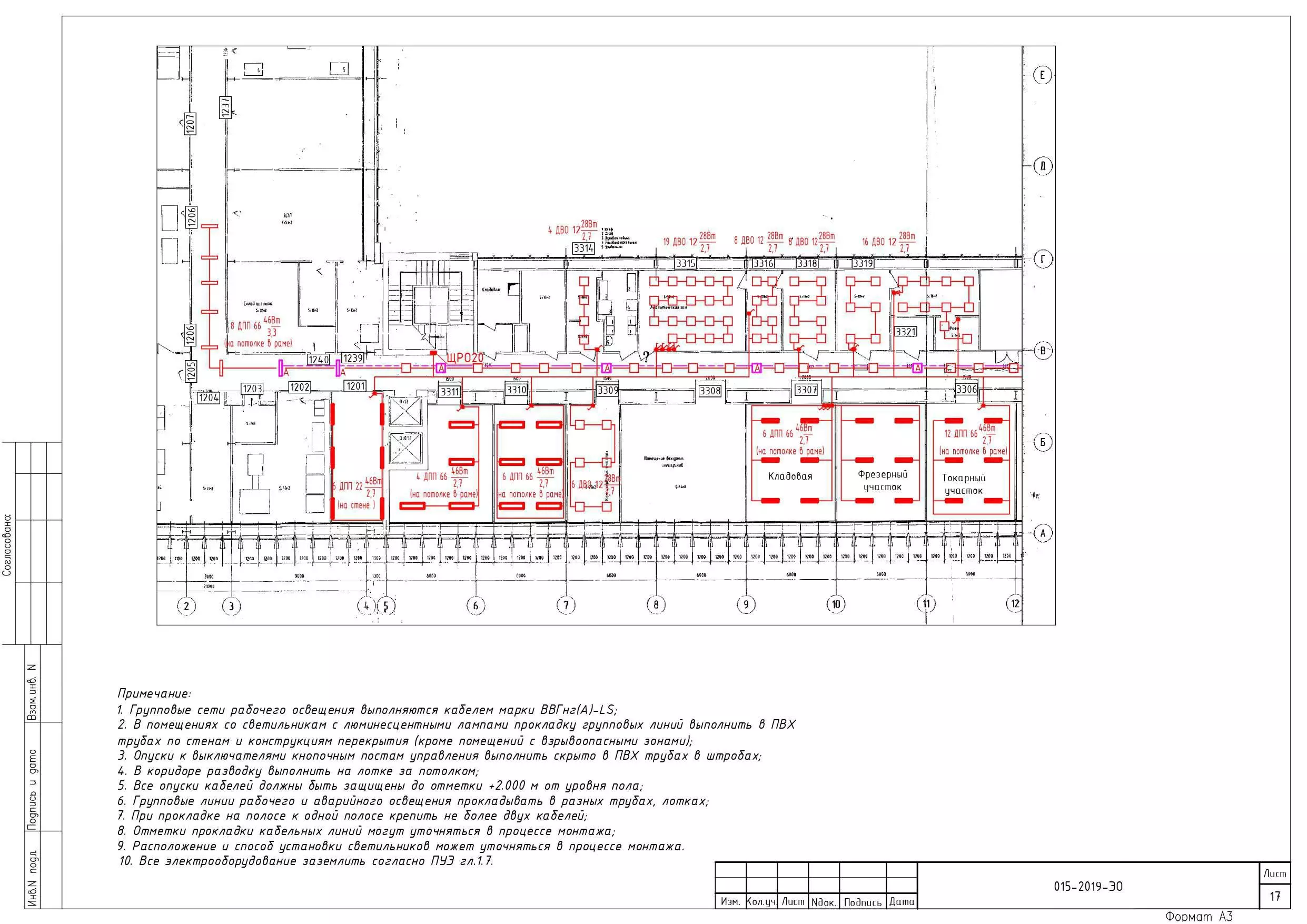

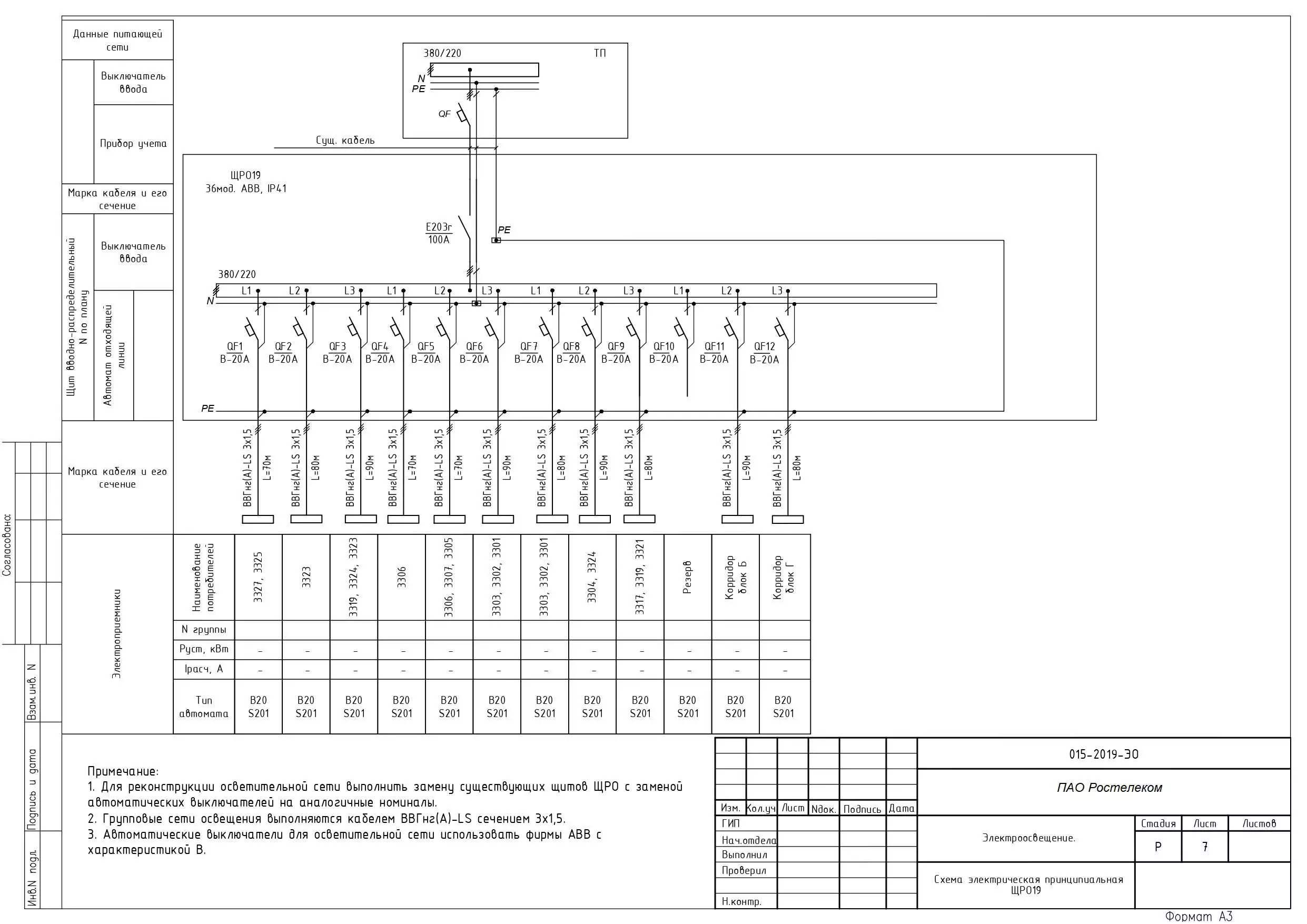

Приложение 3. Проект освещения в формате pdf (пдф).


Приложение 4. Техническое задание в формате pdf (пдф).


Приложение 6. Дефектная ведомость в формате pdf (пдф).
