Для монтажа электрики и ее подключения в частном доме 177 м2 площадью, будет 96 эл. точек.

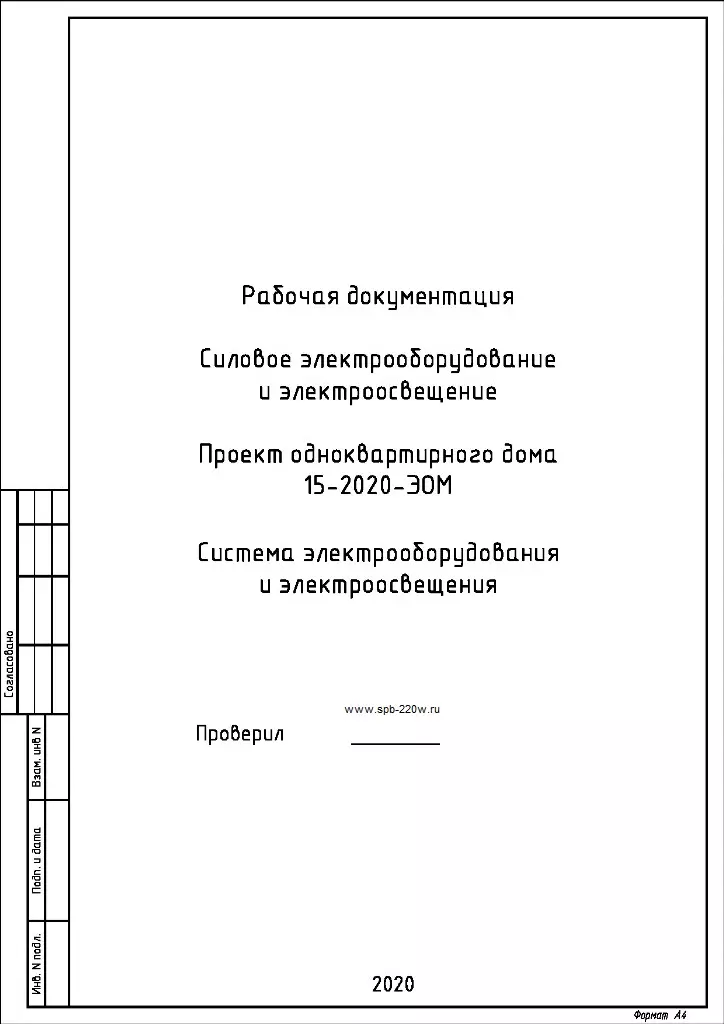

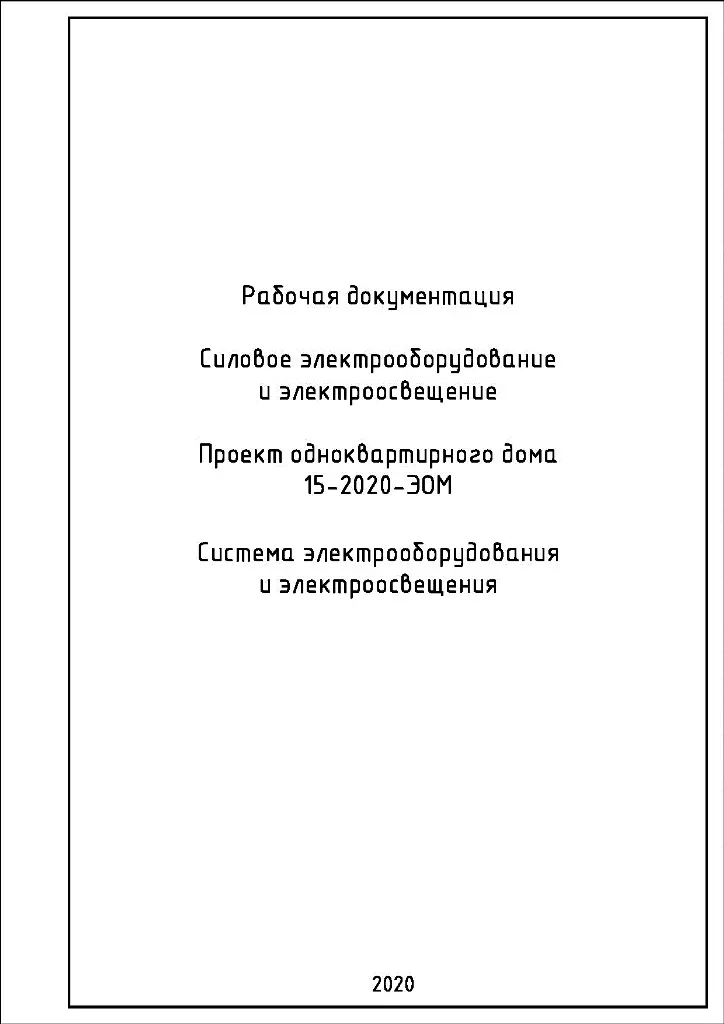

Рабочая документация. Силовое электрооборудование и электроосвещение. Проект прокладки электрики в 2-эт. дом 15-2020-ЭОМ 2020.

Схемы прокладки электро проводов для розетк и освещения дома из газобетона (1 и 2 этаж).

проект разводки электрики в доме из газобетона проект разводки электрики в доме из газобетона проект разводки электрики в доме из газобетона проект разводки электрики в доме из газобетона проект разводки электрики в доме из газобетона проект разводки электрики в доме из газобетона проект разводки электрики в доме из газобетона проект разводки электрики в доме из газобетона

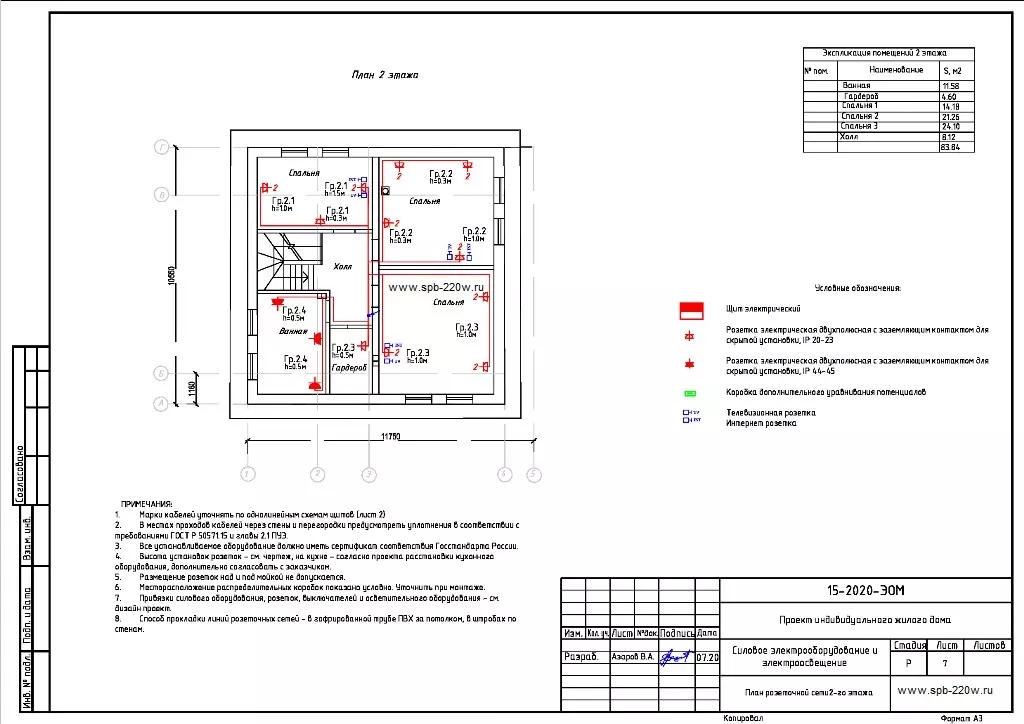

ПРИМЕЧАНИЯ: 1. Марки кабелей уточнять по однолинейным схемам щитов (лист 2)

2. В местах проходов кабелей через стены и перегородки предусмотреть уплотнения в соответствии с требованиями ГОСТ Р 50571.15 и главы 2.1 ПУЭ.

3. Все устанавливаемое оборудование должно иметь сертификат соответствия Госстандарта России.

4. Привязки силового оборудования, розеток, выключателей и осветительного оборудования - см. дизайн проект.

5. Во влажных помещениях помещениях применять светильники со степенью защиты не менее IP44.

6. Выключатели установить на высоте 900 мм от уровня чистового пола на расстоянии 150 мм от края двери.

7. Способ прокладки кабелей к выключателям - в гофрированной трубе ПВХ по потолку, к светильникам - за потолком в гофрированной трубе ПВХ/в штробе.

8. Крюк в потолке для подвешивания светильника должен быть изолирован.

9. Прокладка защитного проводника (PE) шлейфом не допускается.

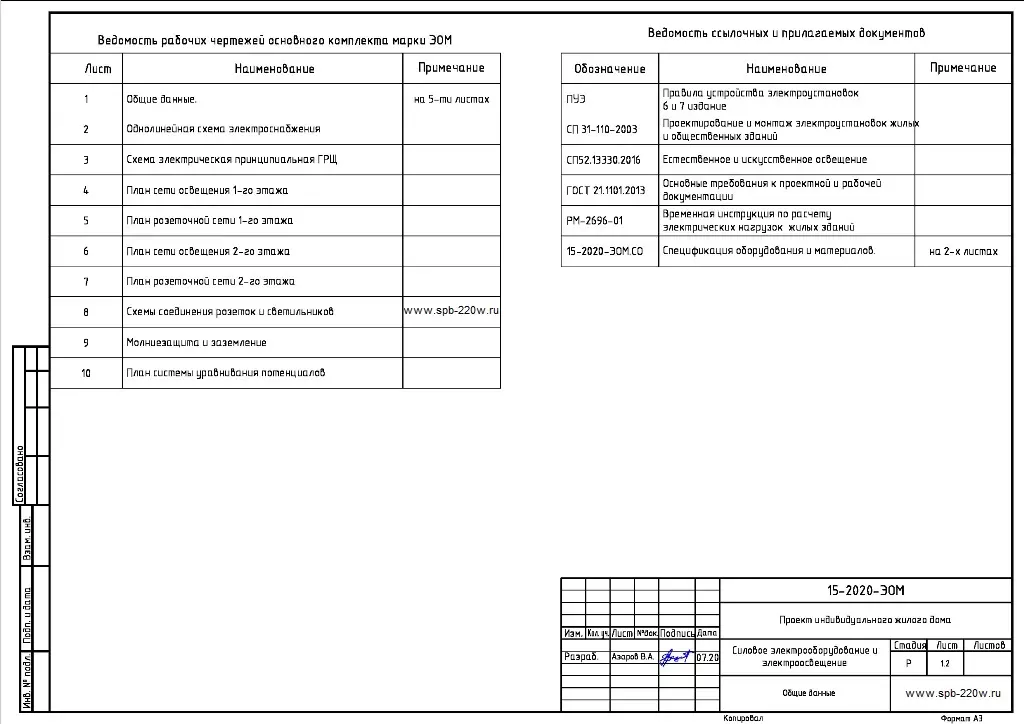

Система электрооборудования и электроосвещения. Рабочая документация и нормативные документы.

проект разводки электрики в доме из газобетона проект разводки электрики в доме из газобетона проект разводки электрики в доме из газобетона проект разводки электрики в доме из газобетона проект разводки электрики в доме из газобетона проект разводки электрики в доме из газобетона проект разводки электрики в доме из газобетона проект разводки электрики в доме из газобетона

смотреть цены

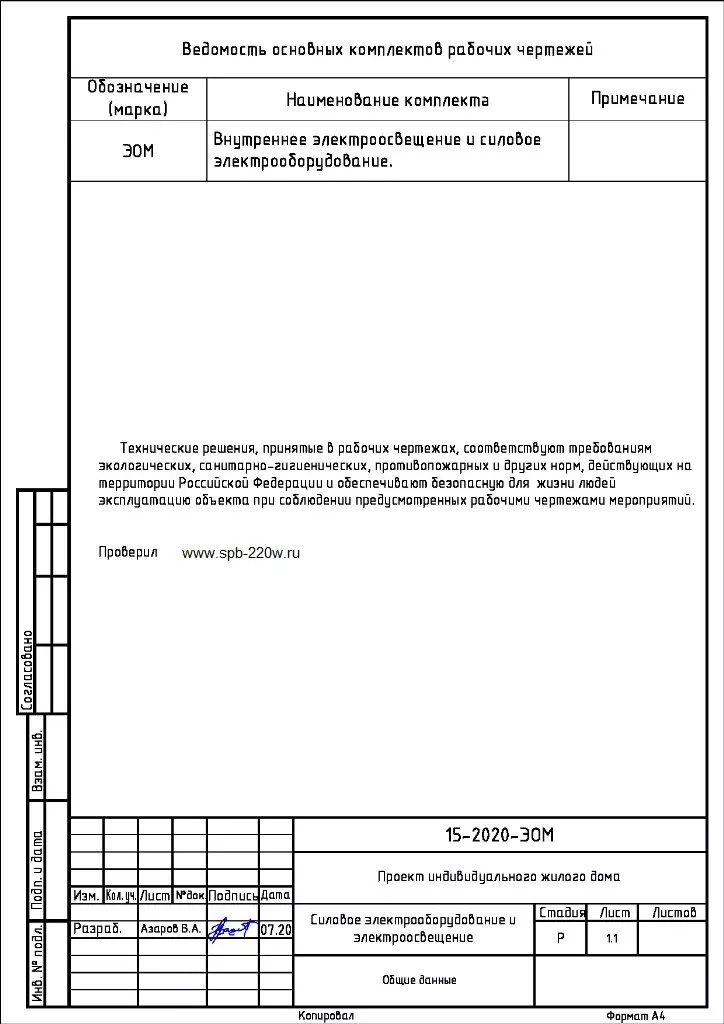

Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации и обеспечивают безопасную для жизни людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

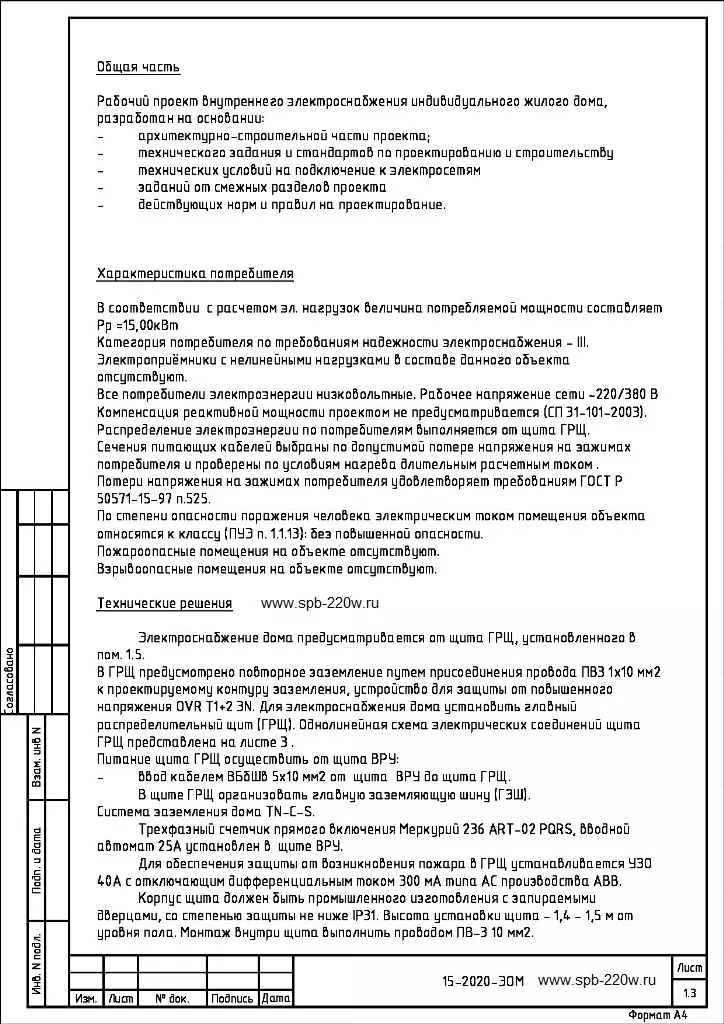

Рабочий проект внутреннего электроснабжения индивидуального жилого дома,разработан на основании:

- архитектурно-строительной части проекта;

- технического задания и стандартов по проектированию и строительству

- технических условий на подключение к электросетям

- заданий от смежных разделов проекта

- действующих норм и правил на проектирование.

Характеристика потребителя: В соответствии с расчетом эл. нагрузок величина потребляемой мощности составляет Рр =15,00кВт.

Категория потребителя по требованиям надежности электроснабжения - III.

Электроприёмники с нелинейными нагрузками в составе данного объекта отсутствуют.

Все потребители электроэнергии низковольтные. Рабочее напряжение сети ~220/380 В.

Компенсация реактивной мощности проектом не предусматривается (СП 31-101-2003).

Распределение электроэнергии по потребителям выполняется от щита ГРЩ.

Сечения питающих кабелей выбраны по допустимой потере напряжения на зажимах потребителя и проверены по условиям нагрева длительным расчетным током .

Потери напряжения на зажимах потребителя удовлетворяет требованиям ГОСТ Р 50571-15-97 п.525.

По степени опасности поражения человека электрическим током помещения объекта относятся к классу (ПУЭ п. 1.1.13): без повышенной опасности.

Электроснабжение дома предусматривается от щита ГРЩ, установленного в пом. 1.5.

В ГРЩ предусмотрено повторное заземление путем присоединения провода ПВ3 1х10 мм2 к проектируемому контуру заземления, устройство для защиты от повышенного напряжения OVR T1+2 3N.

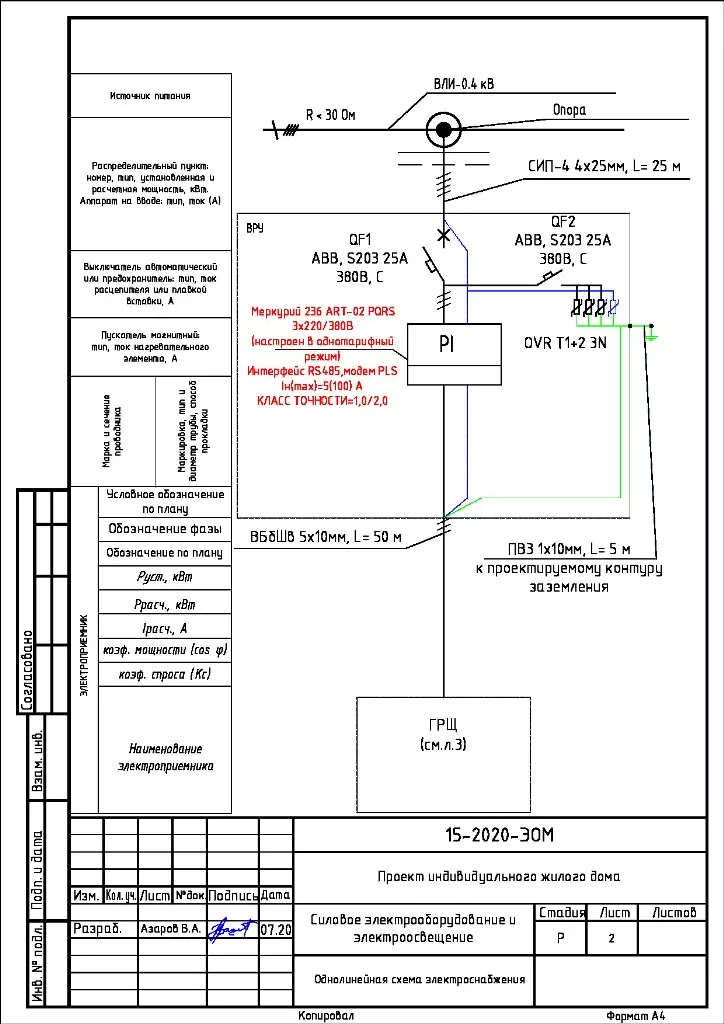

Для электроснабжения дома установить главный распределительный щит (ГРЩ). Однолинейная схема электрических соединений щита ГРЩ представлена на листе 3.

Питание щита ГРЩ осуществить от щита ВРУ:

- ввод кабелем ВБбШв 5х10 мм2 от щита ВРУ до щита ГРЩ.

В щите ГРЩ организовать главную заземляющую шину (ГЗШ).

Система заземления дома TN-C-S.

Трехфазный счетчик прямого включения Меркурий 236 ART-02 PQRS, вводной автомат 25А установлен в щите ВРУ.

Для обеспечения защиты от возникновения пожара в ГРЩ устанавливается УЗО 40А с отключающим дифференциальным током 300 мА типа АС производства ABB.

Корпус щита должен быть промышленного изготовления с запираемыми дверцами, со степенью защиты не ниже IP31. Высота установки щита - 1,4 - 1,5 м от уровня пола. Монтаж внутри щита выполнить проводом ПВ-3 10 мм2.

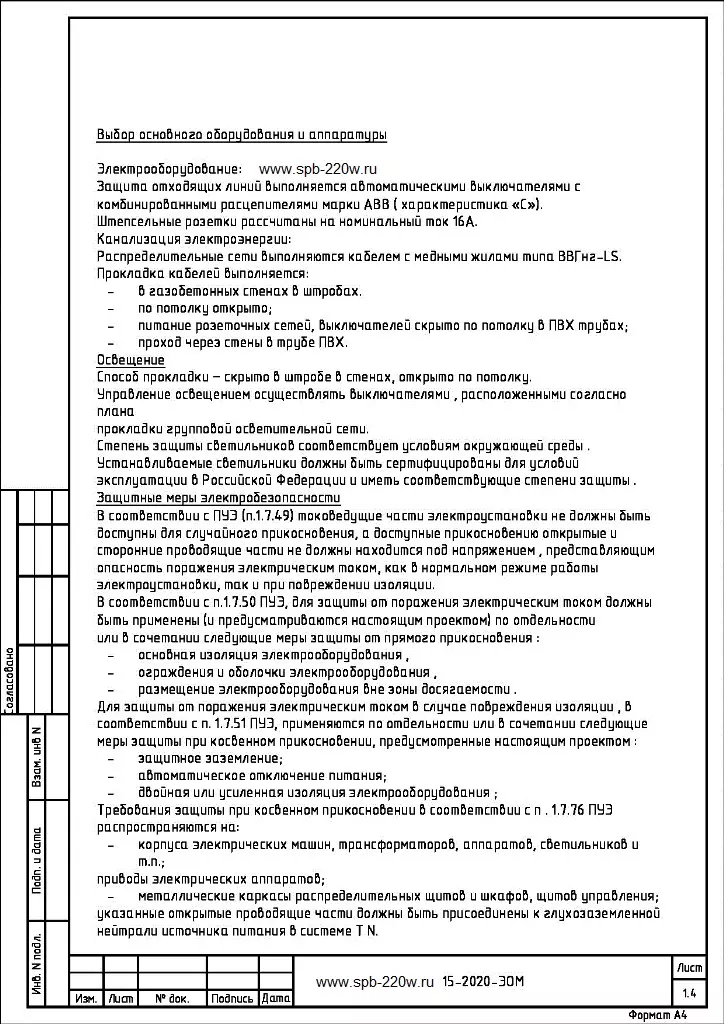

Защита отходящих линий выполняется автоматическими выключателями с комбинированными расцепителями марки АВВ ( характеристика «C»).

Штепсельные розетки рассчитаны на номинальный ток 16А.

Канализация электроэнергии:

Распределительные сети выполняются кабелем с медными жилами типа ВВГнг-LS.

Прокладка кабелей выполняется:

- в газобетонных стенах в штробах.

- по потолку открыто;

- питание розеточных сетей, выключателей скрыто по потолку в ПВХ трубах;

- проход через стены в трубе ПВХ.

Освещение:

Способ прокладки – скрыто в штробе в стенах, открыто по потолку.

Управление освещением осуществлять выключателями , расположенными согласно плана прокладки групповой осветительной сети.

Степень защиты светильников соответствует условиям окружающей среды .

Устанавливаемые светильники должны быть сертифицированы для условий эксплуатации в Российской Федерации и иметь соответствующие степени защиты .

В соответствии с ПУЭ (п.1.7.49) токоведущие части электроустановки не должны быть доступны для случайного прикосновения, а доступные прикосновению открытые и сторонние проводящие части не должны находится под напряжением, представляющим опасность поражения электрическим током, как в нормальном режиме работы электроустановки, так и при повреждении изоляции.

В соответствии с п.1.7.50 ПУЭ, для защиты от поражения электрическим током должны быть применены (и предусматриваются настоящим проектом) по отдельности или в сочетании следующие меры защиты от прямого прикосновения :

- основная изоляция электрооборудования ,

- ограждения и оболочки электрооборудования ,

- размещение электрооборудования вне зоны досягаемости .

Для защиты от поражения электрическим током в случае повреждения изоляции , в соответствии с п. 1.7.51 ПУЭ, применяются по отдельности или в сочетании следующие меры защиты при косвенном прикосновении, предусмотренные настоящим проектом :

- защитное заземление; - автоматическое отключение питания; - двойная или усиленная изоляция электрооборудования ;

Требования защиты при косвенном прикосновении в соответствии с п . 1.7.76 ПУЭ распространяются на:

- корпуса электрических машин, трансформаторов, аппаратов, светильников и т.п.;

- металлические каркасы распределительных щитов и шкафов, щитов управления; указанные открытые проводящие части должны быть присоединены к глухозаземленной нейтрали источника питания в системе Т N.

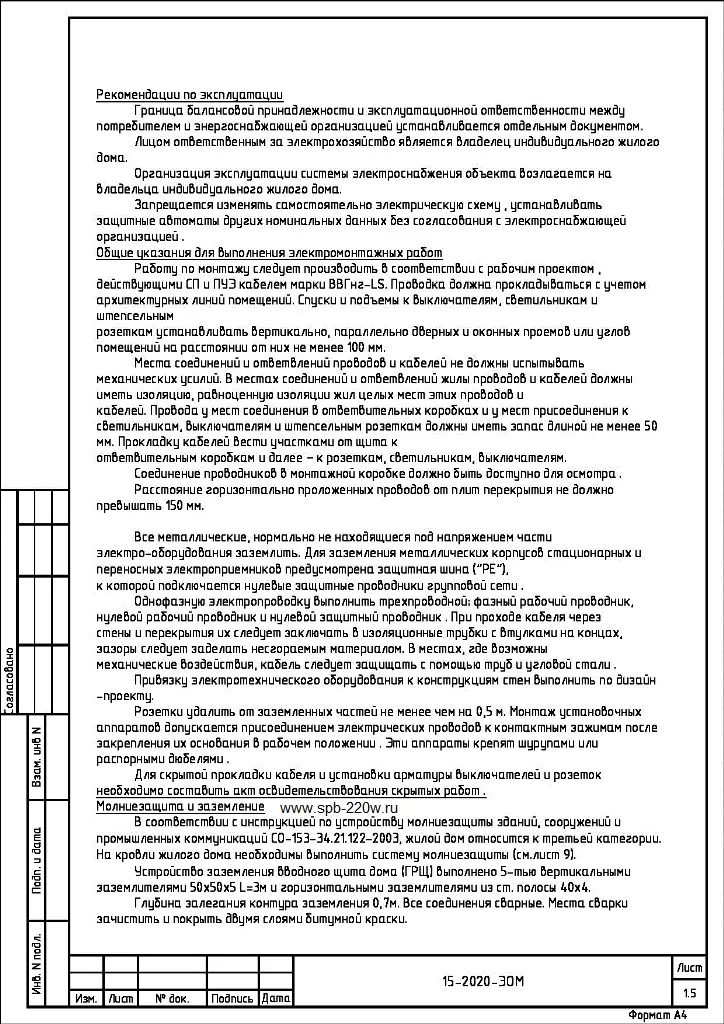

Граница балансовой принадлежности и эксплуатационной ответственности между потребителем и энергоснабжающей организацией устанавливается отдельным документом.

Лицом ответственным за электрохозяйство является владелец индивидуального жилого дома.

Организация эксплуатации системы электроснабжения объекта возлагается на владельца индивидуального жилого дома.

Запрещается изменять самостоятельно электрическую схему , устанавливать защитные автоматы других номинальных данных без согласования с электроснабжающей организацией .

Общие указания для выполнения электромонтажных работ:

Работу по монтажу следует производить в соответствии с рабочим проектом , действующими СП и ПУЭ кабелем марки ВВГнг-LS. Проводка должна прокладываться с учетом архитектурных линий помещений.

Спуски и подъемы к выключателям, светильникам и штепсельным розеткам устанавливать вертикально, параллельно дверных и оконных проемов или углов помещений на расстоянии от них не менее 100 мм.

Места соединений и ответвлений проводов и кабелей не должны испытывать механических усилий. В местах соединений и ответвлений жилы проводов и кабелей должны иметь изоляцию, равноценную изоляции жил целых мест этих проводов и кабелей.

Провода у мест соединения в ответвительных коробках и у мест присоединения к светильникам, выключателям и штепсельным розеткам должны иметь запас длиной не менее 50 мм.

Прокладку кабелей вести участками от щита к ответвительным коробкам и далее – к розеткам, светильникам, выключателям. Соединение проводников в монтажной коробке должно быть доступно для осмотра .

Расстояние горизонтально проложенных проводов от плит перекрытия не должно превышать 150 мм.

Все металлические, нормально не находящиеся под напряжением части электро-оборудования заземлить. Для заземления металлических корпусов стационарных и переносных электроприемников предусмотрена защитная шина (“РЕ”), к которой подключается нулевые защитные проводники групповой сети .

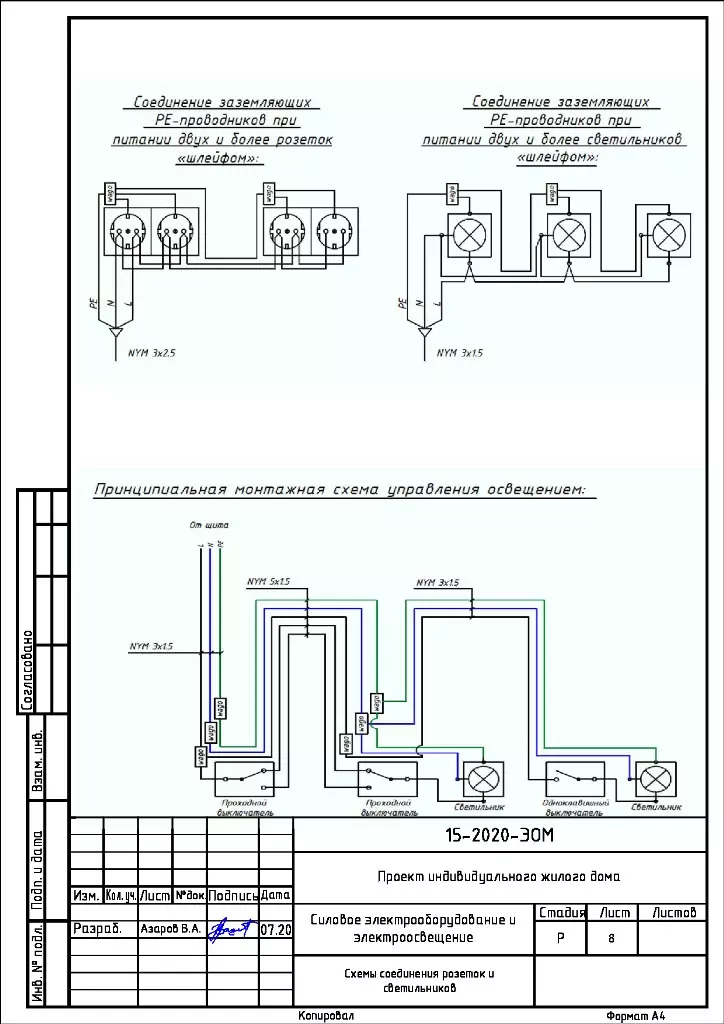

Однофазную электропроводку выполнить трехпроводной: фазный рабочий проводник, нулевой рабочий проводник и нулевой защитный проводник . При проходе кабеля через стены и перекрытия их следует заключать в изоляционные трубки с втулками на концах, зазоры следует заделать несгораемым материалом.

В местах, где возможны механические воздействия, кабель следует защищать с помощью труб и угловой стали .

Привязку электротехнического оборудования к конструкциям стен выполнить по дизайн -проекту.

Розетки удалить от заземленных частей не менее чем на 0,5 м. Монтаж установочных аппаратов допускается присоединением электрических проводов к контактным зажимам после закрепления их основания в рабочем положении. Эти аппараты крепят шурупами или распорными дюбелями .

Для скрытой прокладки кабеля и установки арматуры выключателей и розеток необходимо составить акт освидетельствования скрытых работ .

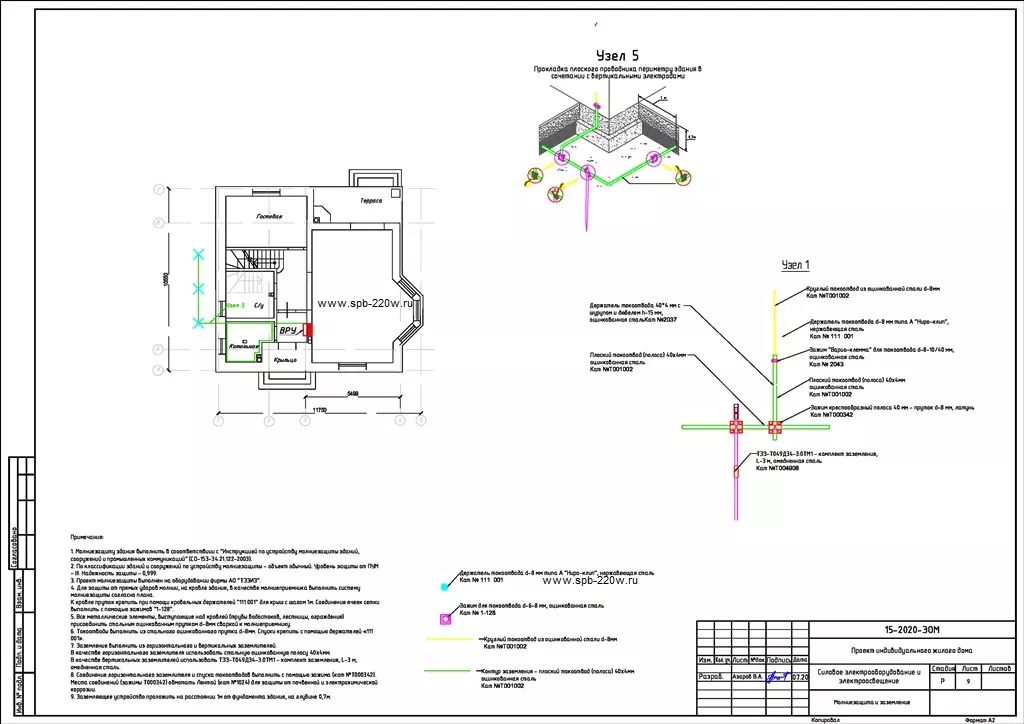

Молниезащита и заземление дома:

В соответствии с инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций СО-153-34.21.122-2003, жилой дом относится к третьей категории.

На кровли жилого дома необходимы выполнить систему молниезащиты (см.лист 9). Устройство заземления вводного щита дома (ГРЩ) выполнено 5-тью вертикальными заземлителями 50х50х5 L=3м и горизонтальными заземлителями из ст. полосы 40х4.

Глубина залегания контура заземления 0,7м. Все соединения сварные. Места сварки зачистить и покрыть двумя слоями битумной краски.
