Освещение фасада здания.

Проект разработан для монтажа электричеких приборов и оборудования для освещения стен школы.

Проект, схемы, чертежи, нормативные документы и расчеты освещения фасада здания.

схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания схемы и чертежи освещения фасада здания

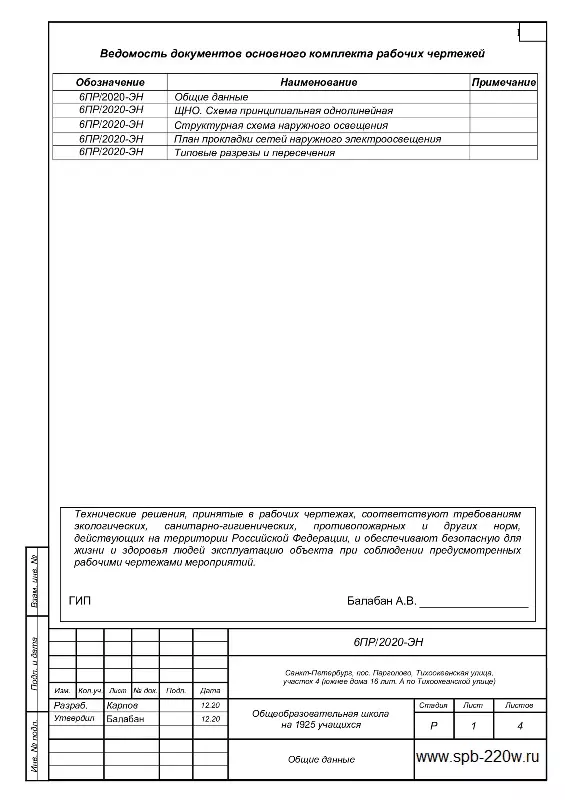

Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

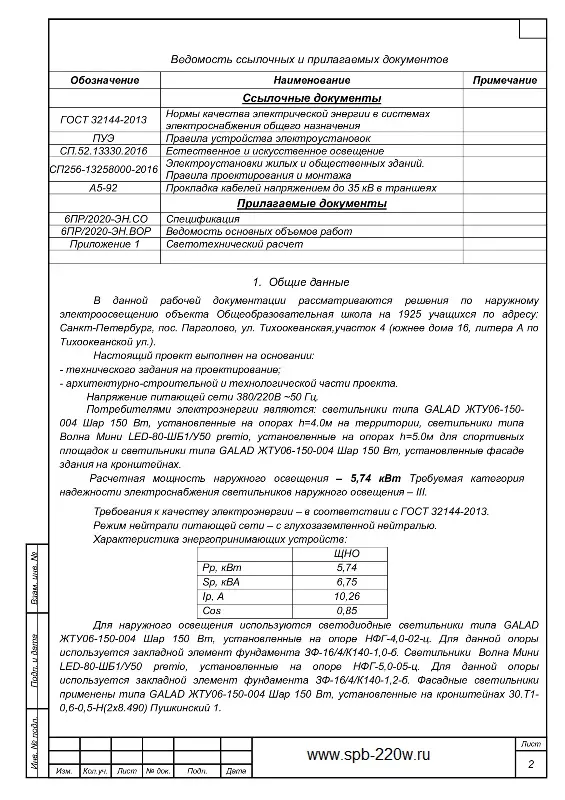

Ведомость ссылочных и прилагаемых документов:

ГОСТ 32144-2013 Нормы качества электрической энергии в системах электроснабжения общего назначения.

ПУЭ Правила устройства электроустановок

СП.52.13330.2016 Естественное и искусственное освещение

СП256-13258000-2016 Электроустановки жилых и общественных зданий.

Правила проектирования и монтажа

А5-92 Прокладка кабелей напряжением до 35 кВ в траншеях

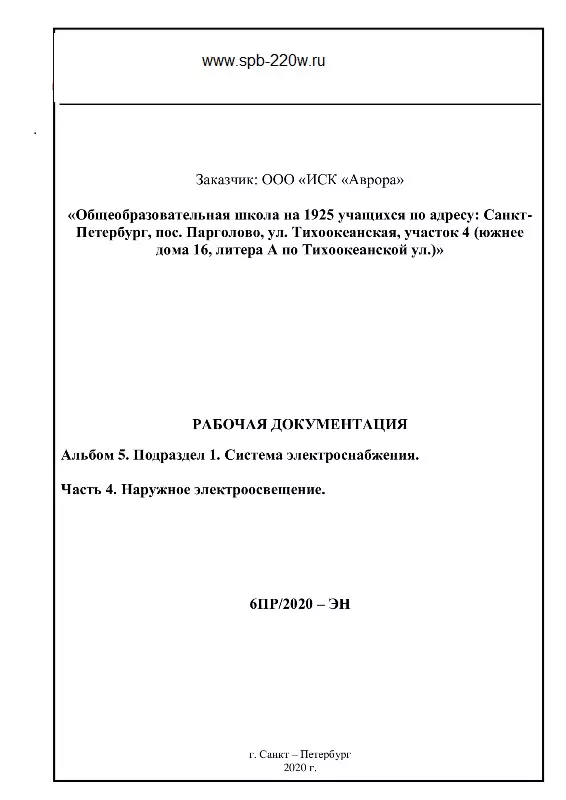

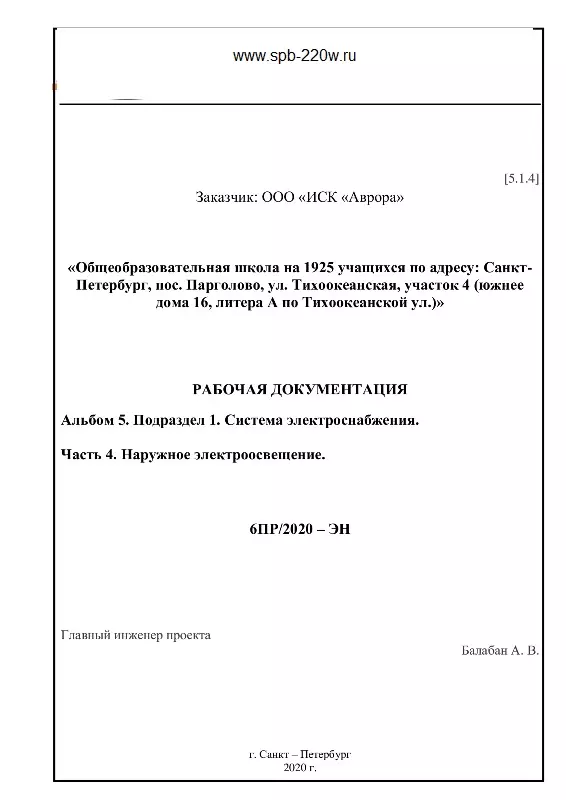

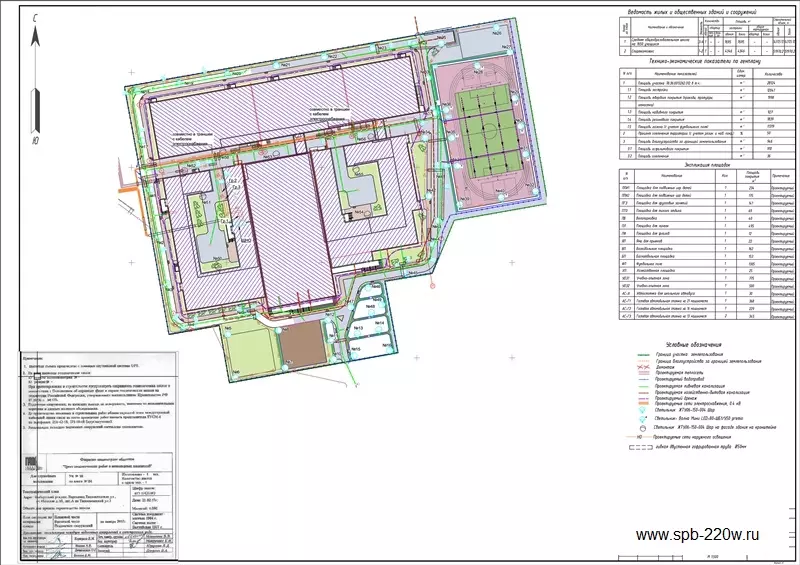

1. Общие данные: В данной рабочей документации рассматриваются решения по наружному электроосвещению объекта Общеобразовательная школа на 1925 учащихся.

Настоящий проект выполнен на основании:

- технического задания на проектирование;
- архитектурно-строительной и технологической части проекта.

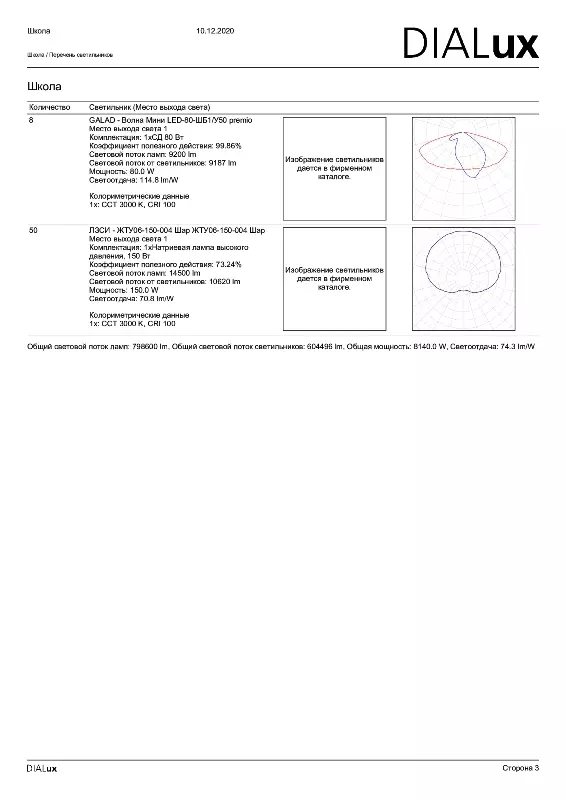

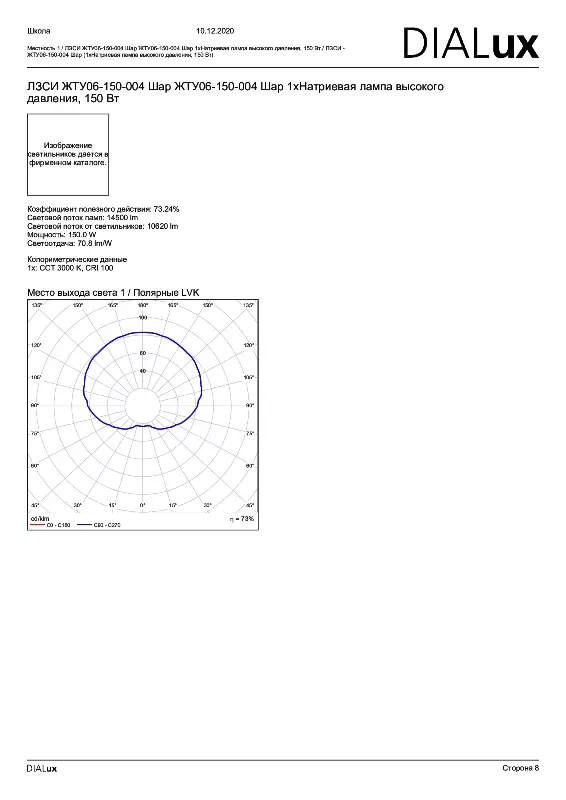

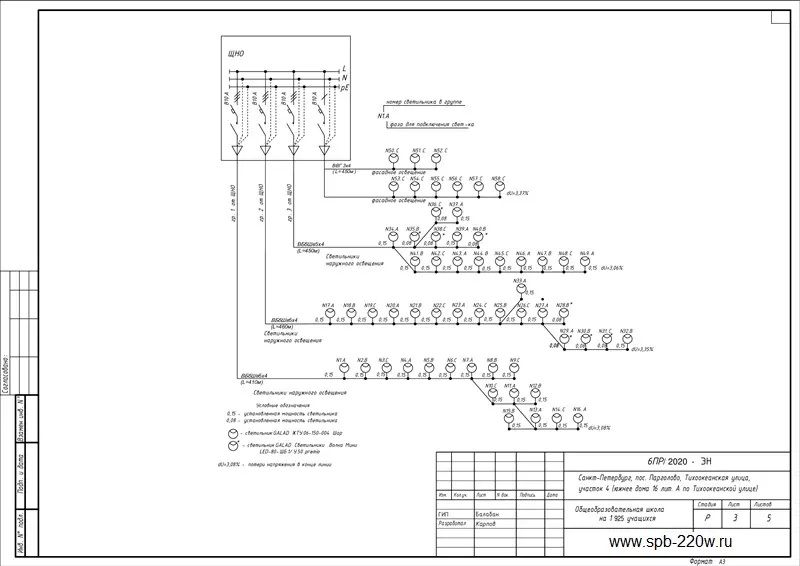

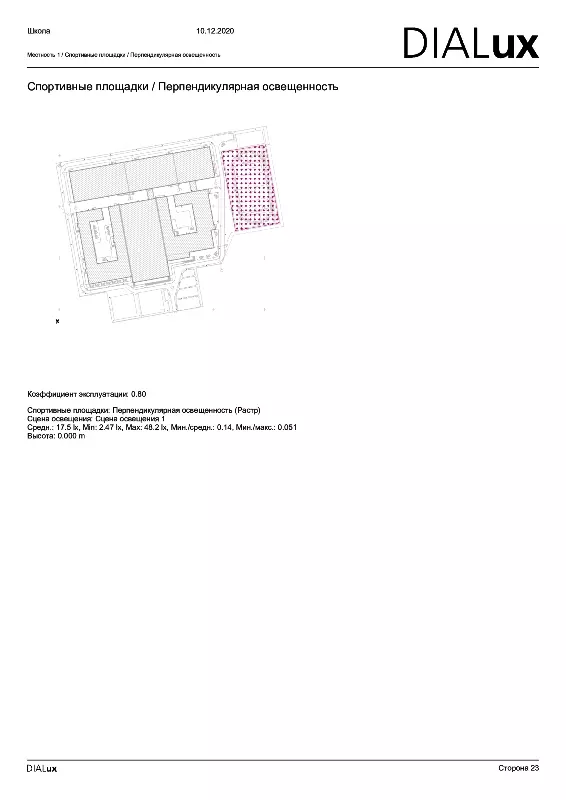

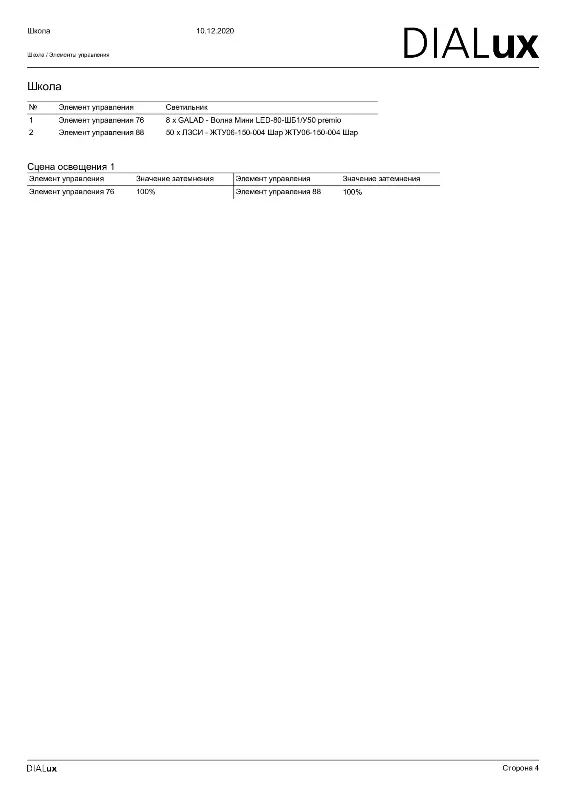

Напряжение питающей сети 380/220В ~50 Гц. Потребителями электроэнергии являются: светильники типа GALAD ЖТУ06-150-004 Шар 150 Вт, установленные на опорах h=4.0м на территории, светильники типа Волна Мини LED-80-ШБ1/У50 premio, установленные на опорах h=5.0м для спортивных площадок и светильники типа GALAD ЖТУ06-150-004 Шар 150 Вт, установленные фасаде здания на кронштейнах.

Расчетная мощность наружного освещения – 5,74 кВт Требуемая категория надежности электроснабжения светильников наружного освещения – III.

Требования к качеству электроэнергии – в соответствии с ГОСТ 32144-2013. Режим нейтрали питающей сети – с глухозаземленной нейтралью.

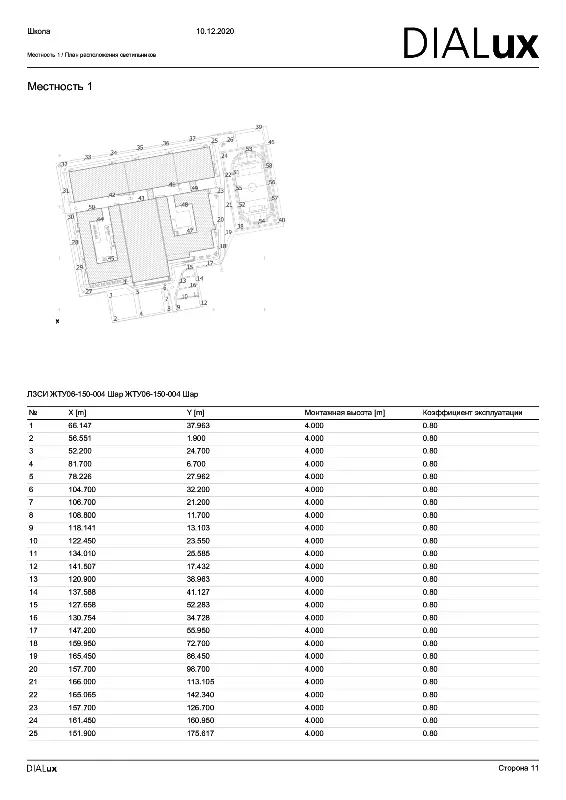

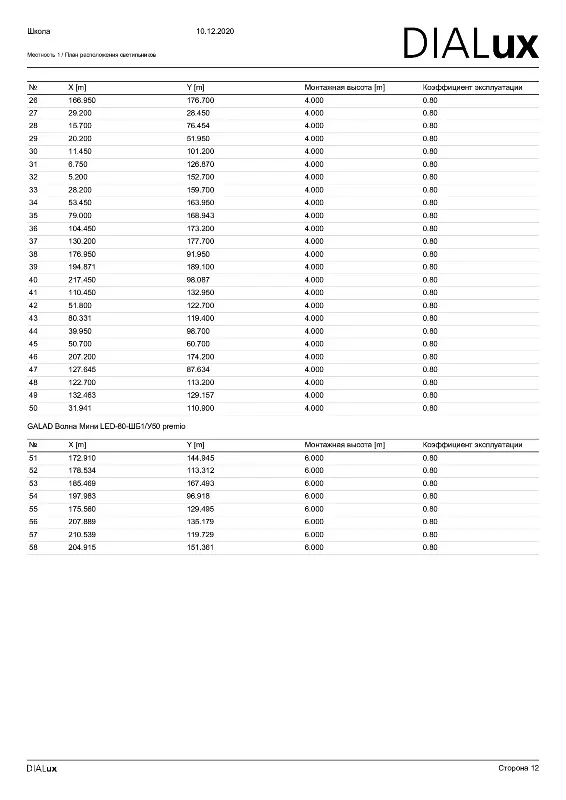

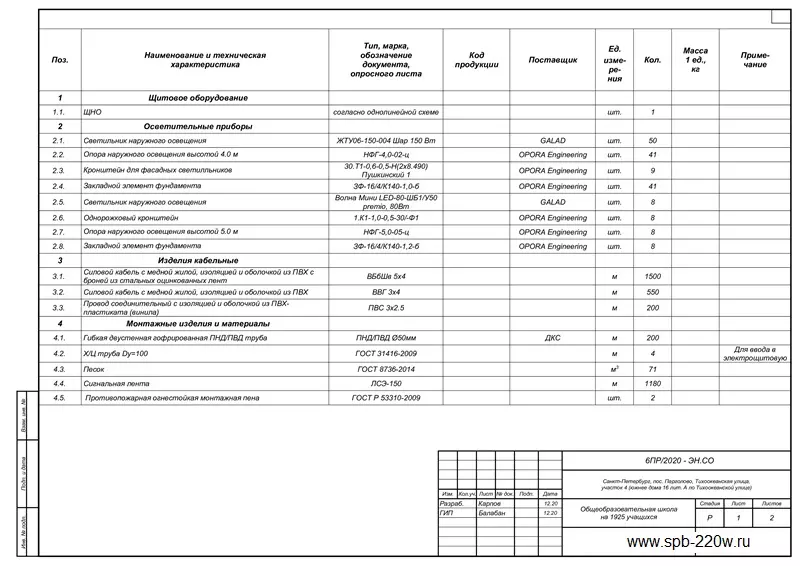

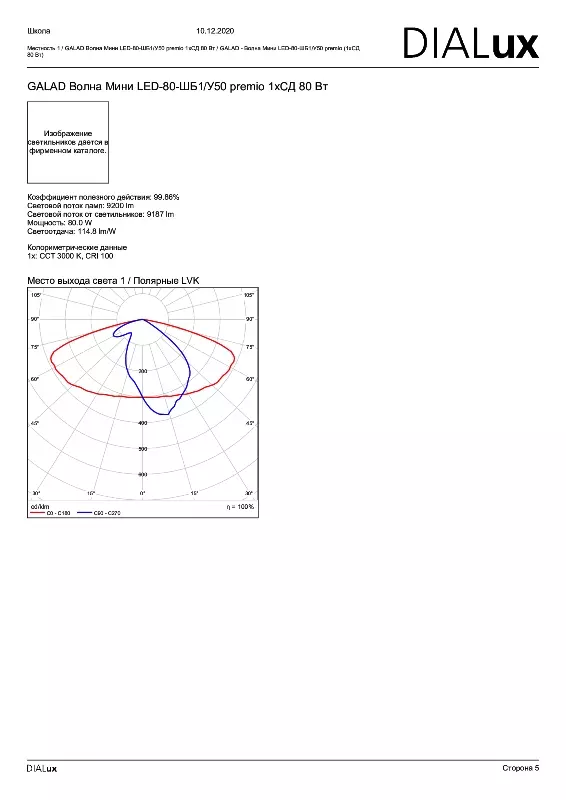

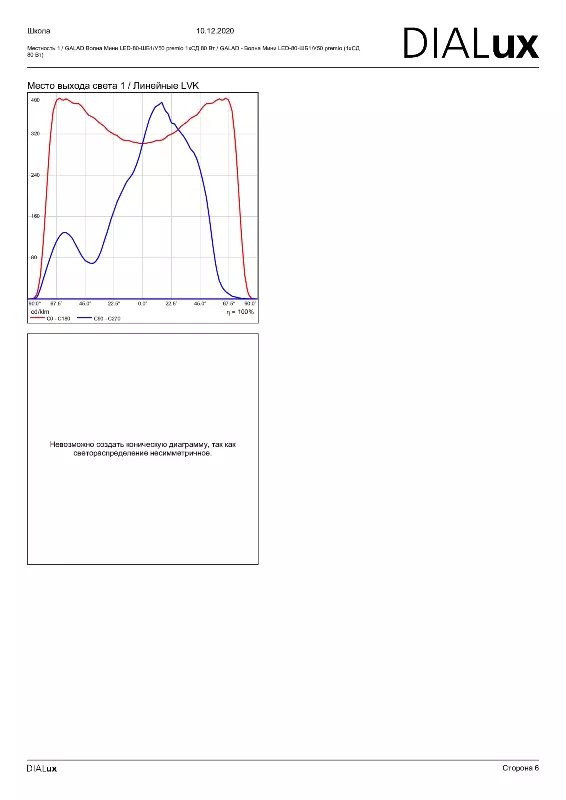

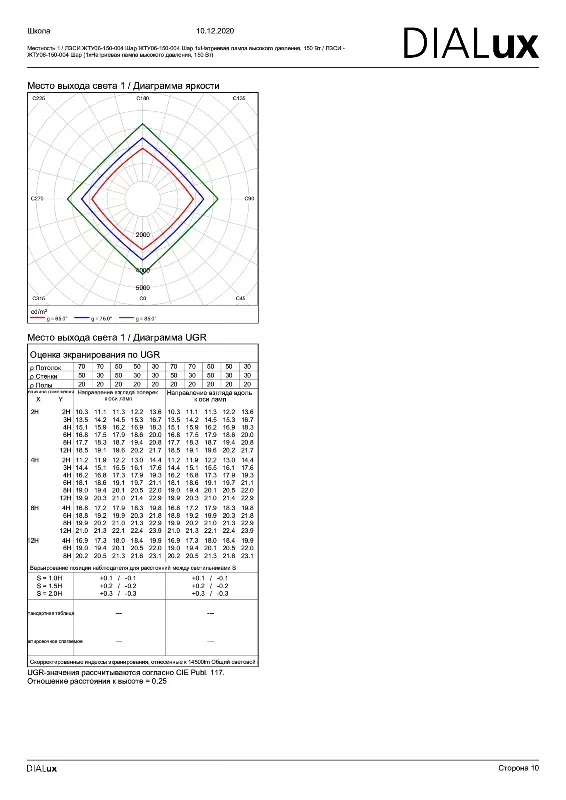

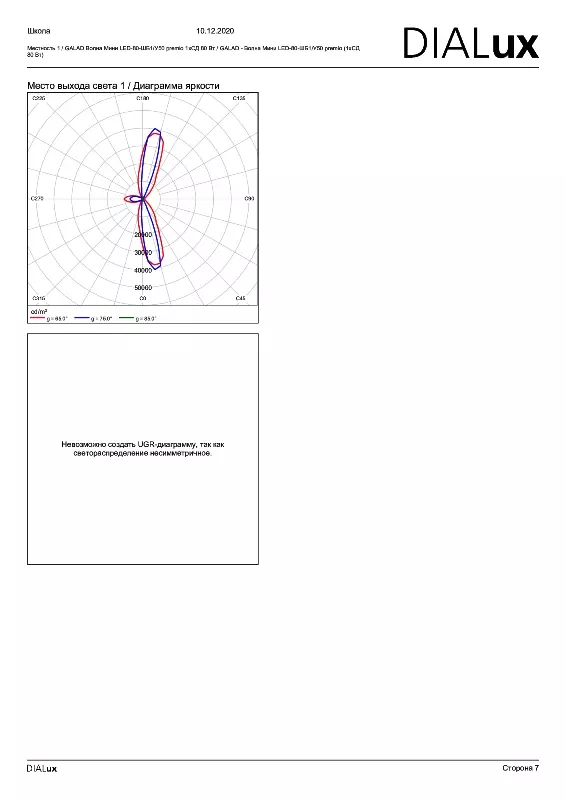

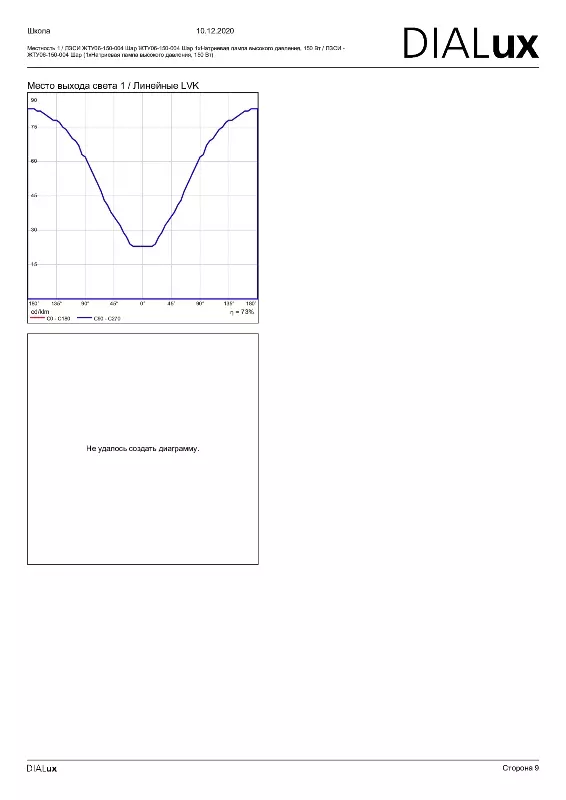

Для наружного освещения используются светодиодные светильники типа GALAD ЖТУ06-150-004 Шар 150 Вт, установленные на опоре НФГ-4,0-02-ц. Для данной опоры используется закладной элемент фундамента ЗФ-16/4/К140-1,0-б. Светильники Волна Мини LED-80-ШБ1/У50 premio, установленные на опоре НФГ-5,0-05-ц. Для данной опоры используется закладной элемент фундамента ЗФ-16/4/К140-1,2-б. Фасадные светильники применены типа GALAD ЖТУ06-150-004 Шар 150 Вт, установленные на кронштейнах 30.Т1- 0,6-0,5-Н(2х8.490) Пушкинский 1.

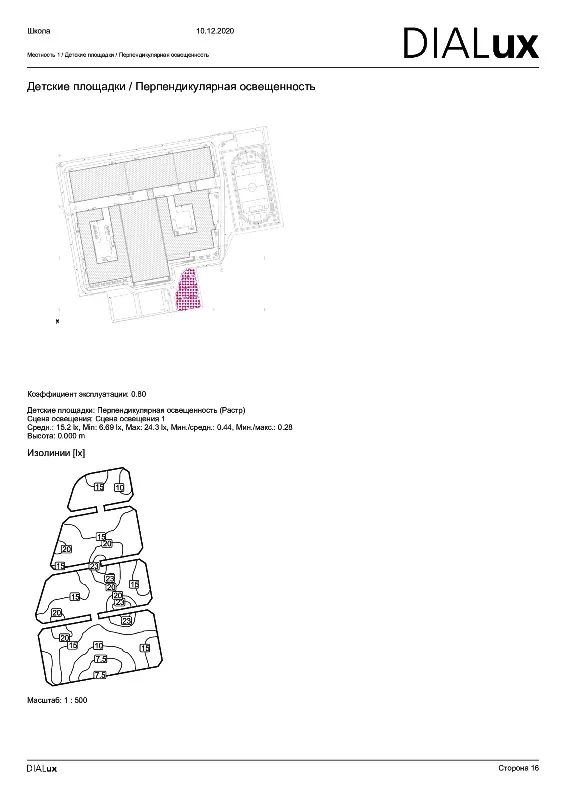

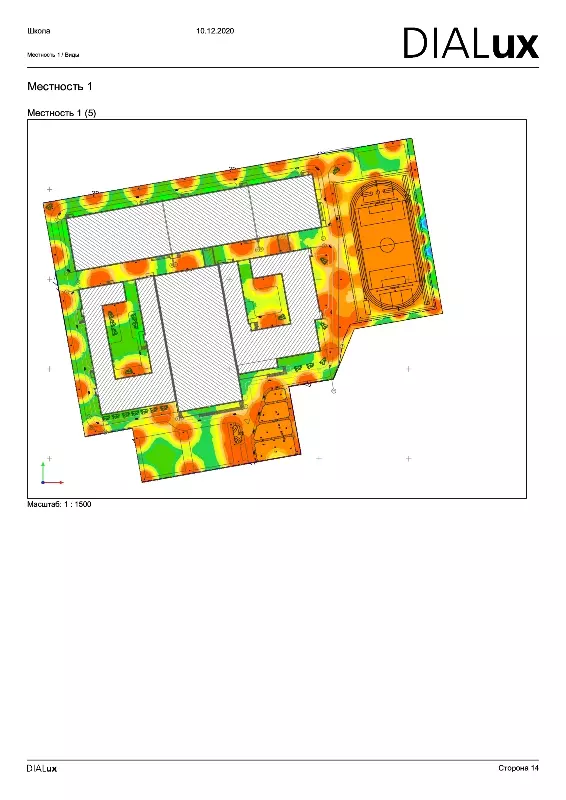

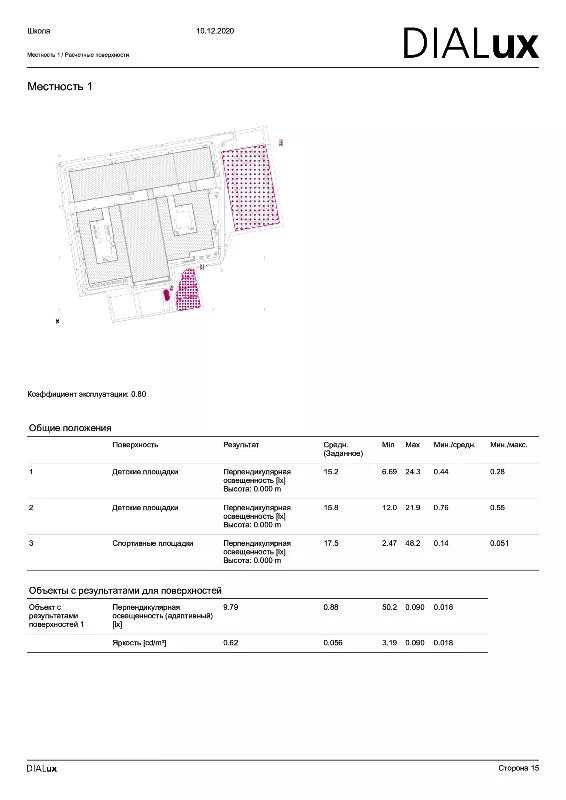

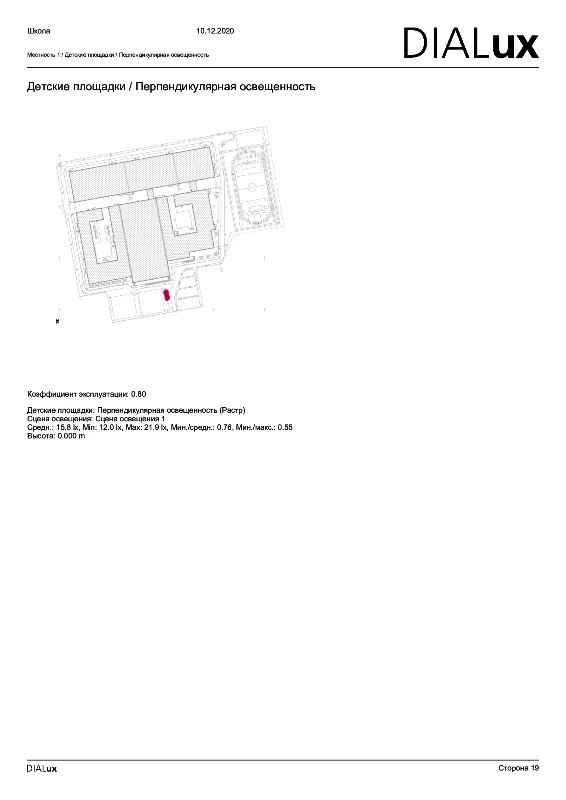

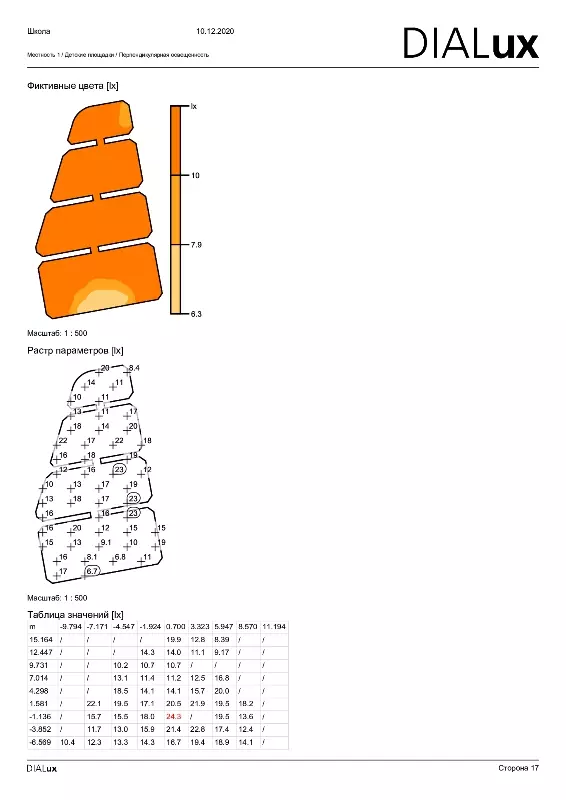

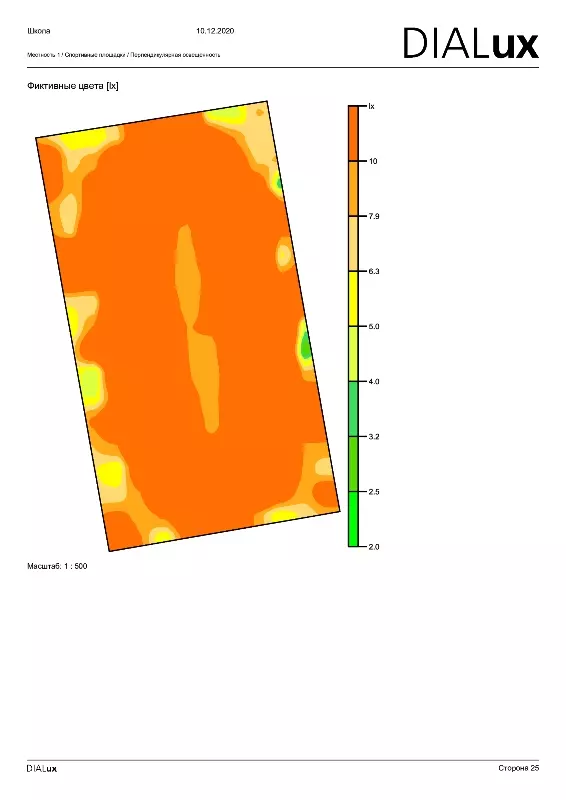

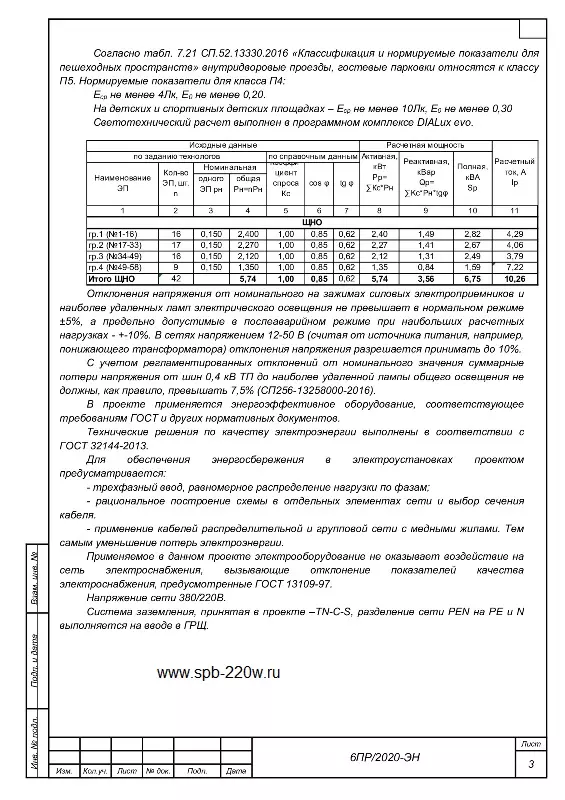

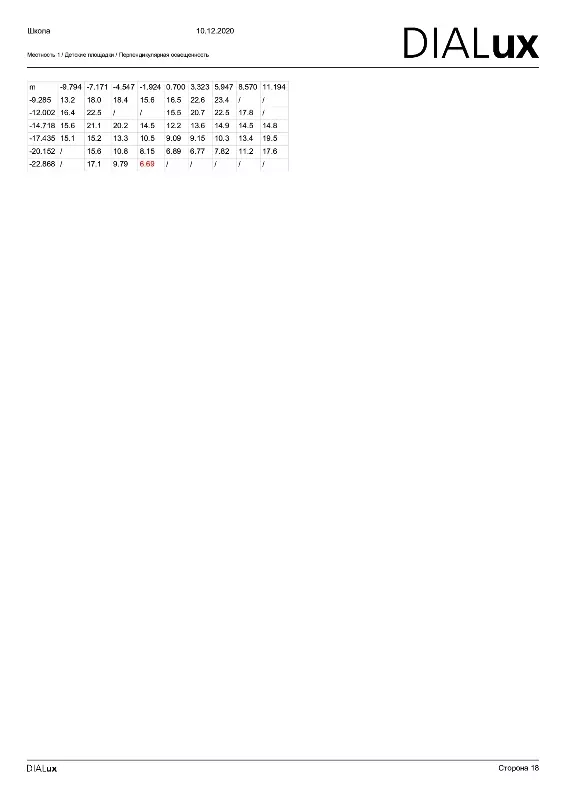

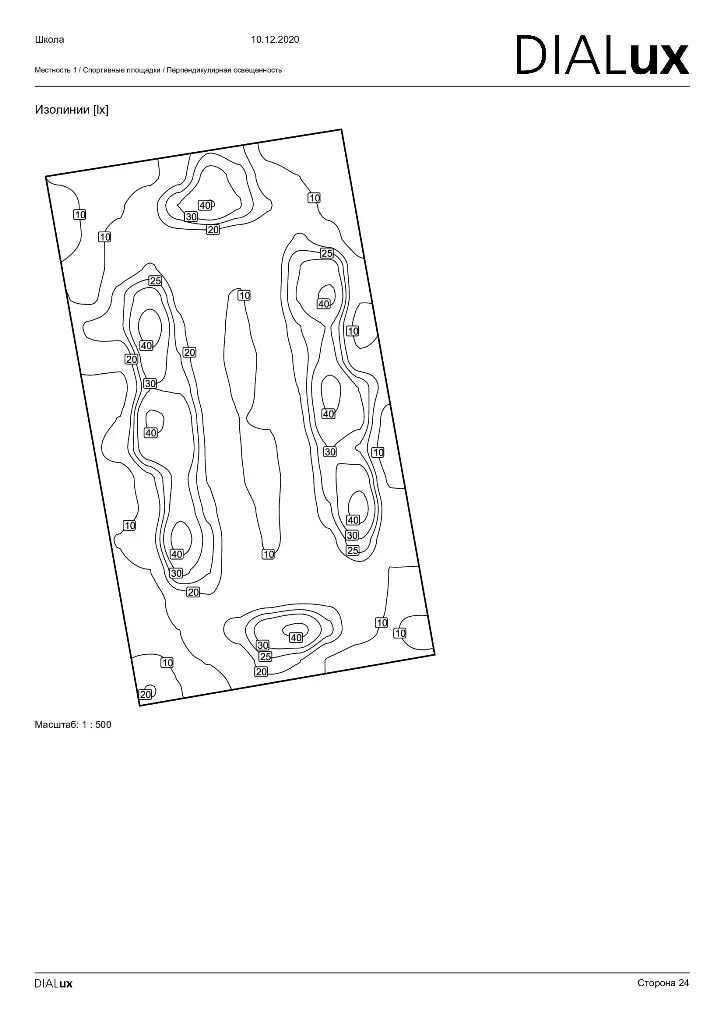

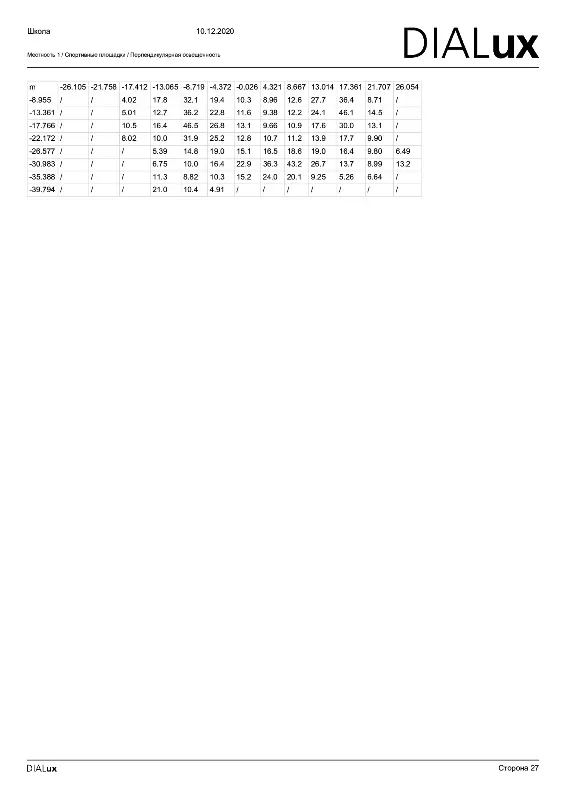

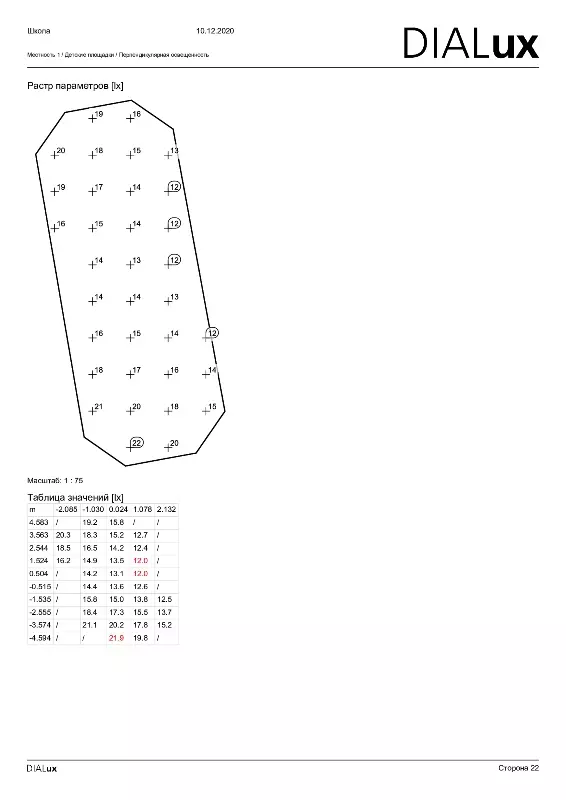

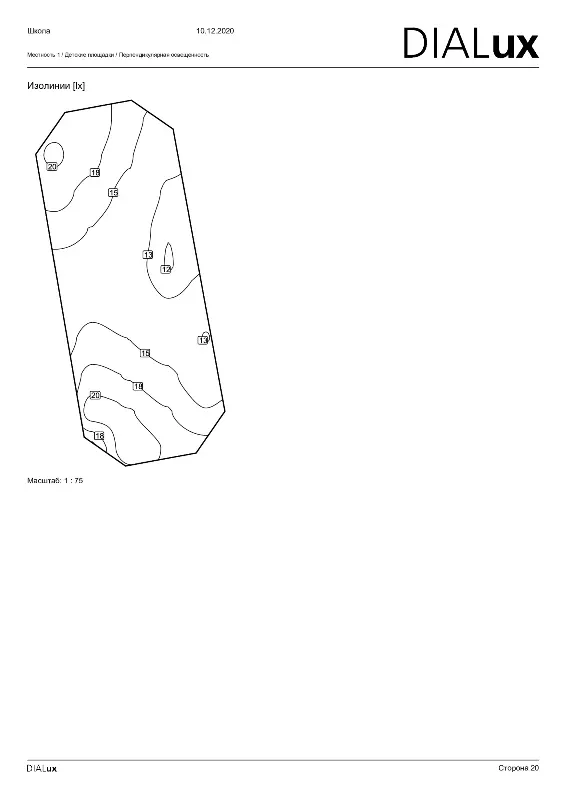

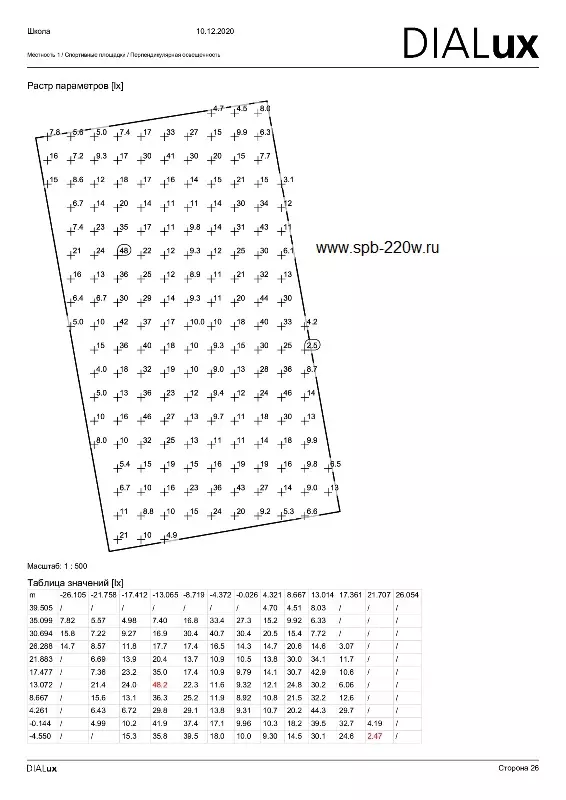

Согласно табл. 7.21 СП.52.13330.2016 «Классификация и нормируемые показатели для пешеходных пространств» внутридворовые проезды, гостевые парковки относятся к классу П5. Нормируемые показатели для класса П4. Еср не менее 4Лк, Е0 не менее 0,20.

Отклонения напряжения от номинального на зажимах силовых электроприемников и наиболее удаленных ламп электрического освещения не превышает в нормальном режиме ±5%, а предельно допустимые в послеаварийном режиме при наибольших расчетных нагрузках - +-10%.

В сетях напряжением 12-50 В (считая от источника питания, например, понижающего трансформатора) отклонения напряжения разрешается принимать до 10%. С учетом регламентированных отклонений от номинального значения суммарные потери напряжения от шин 0,4 кВ ТП до наиболее удаленной лампы общего освещения не должны, как правило, превышать 7,5% (СП256-13258000-2016).

В проекте применяется энергоэффективное оборудование, соответствующее требованиям ГОСТ и других нормативных документов. Технические решения по качеству электроэнергии выполнены в соответствии с ГОСТ 32144-2013.

Для обеспечения энергосбережения в электроустановках проектом предусматривается:

- трехфазный ввод, равномерное распределение нагрузки по фазам;
- рациональное построение схемы в отдельных элементах сети и выбор сечения кабеля.
- применение кабелей распределительной и групповой сети с медными жилами. Тем самым уменьшение потерь электроэнергии.

Применяемое в данном проекте электрооборудование не оказывает воздействие на сеть электроснабжения, вызывающие отклонение показателей качества электроснабжения, предусмотренные ГОСТ 13109-97. Напряжение сети 380/220В.

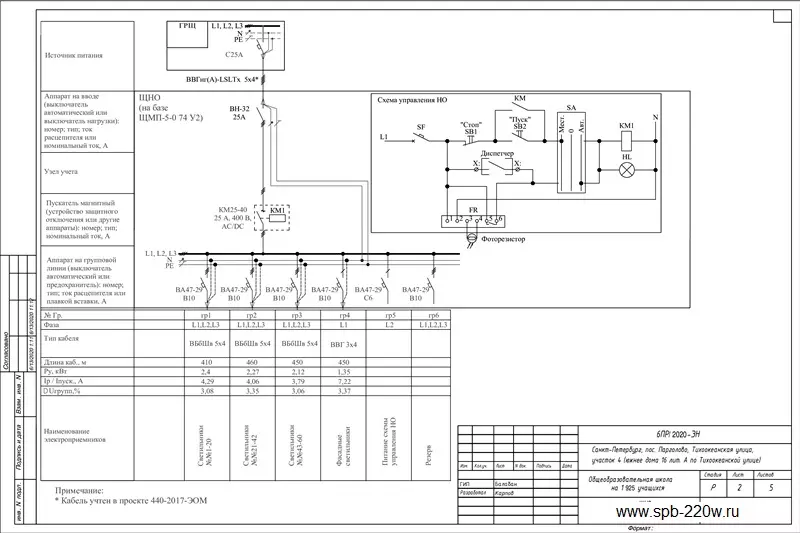

Система заземления, принятая в проекте –TN-C-S, разделение сети PEN на PE и N выполняется на вводе в ГРЩ.

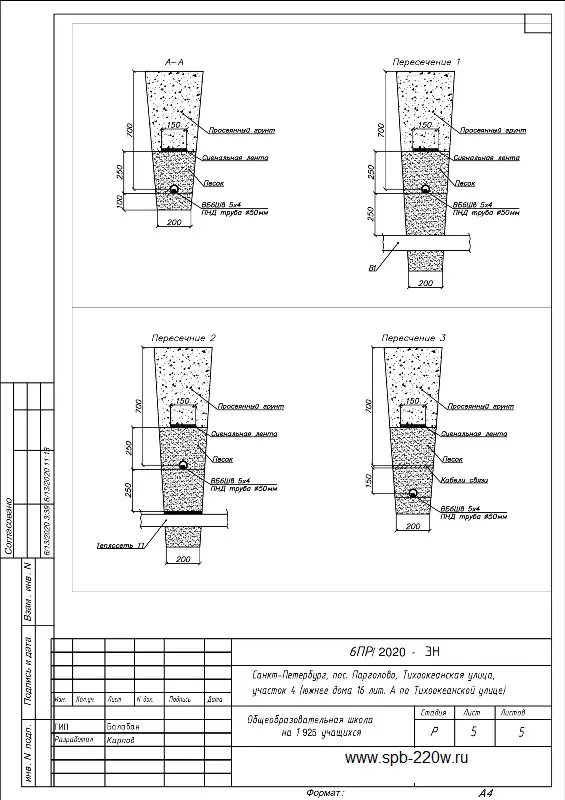

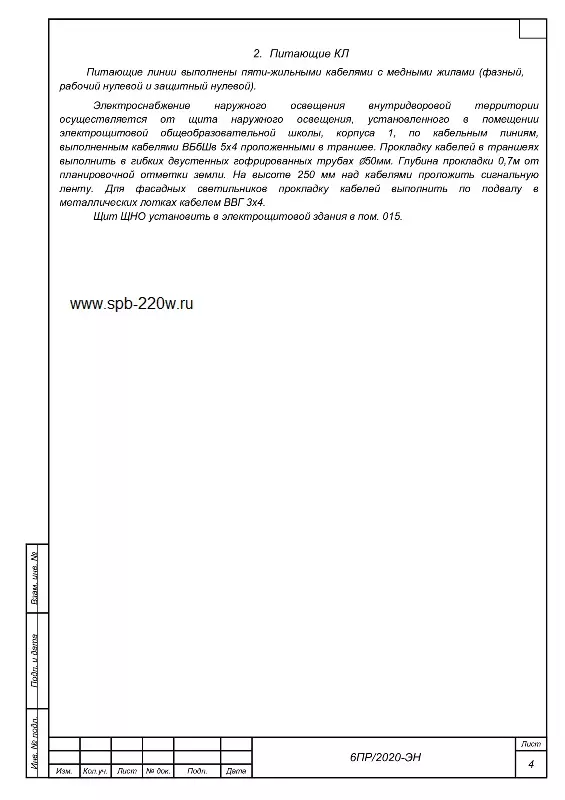

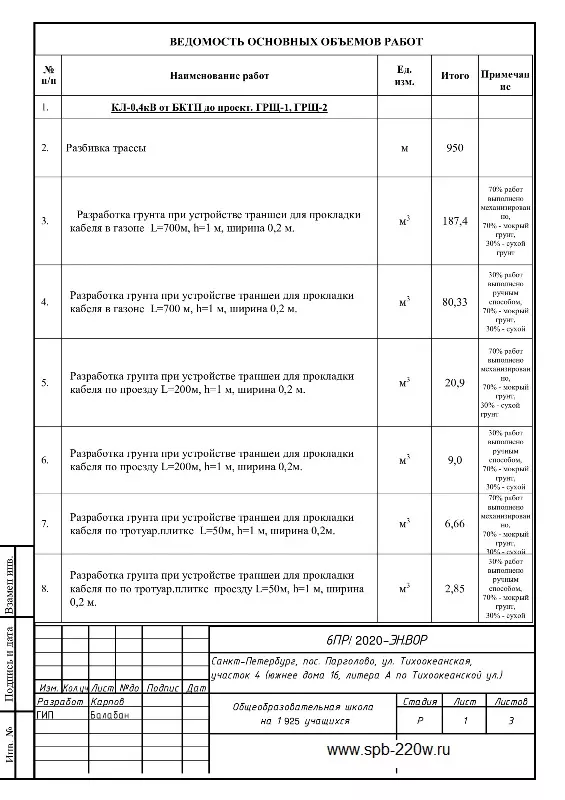

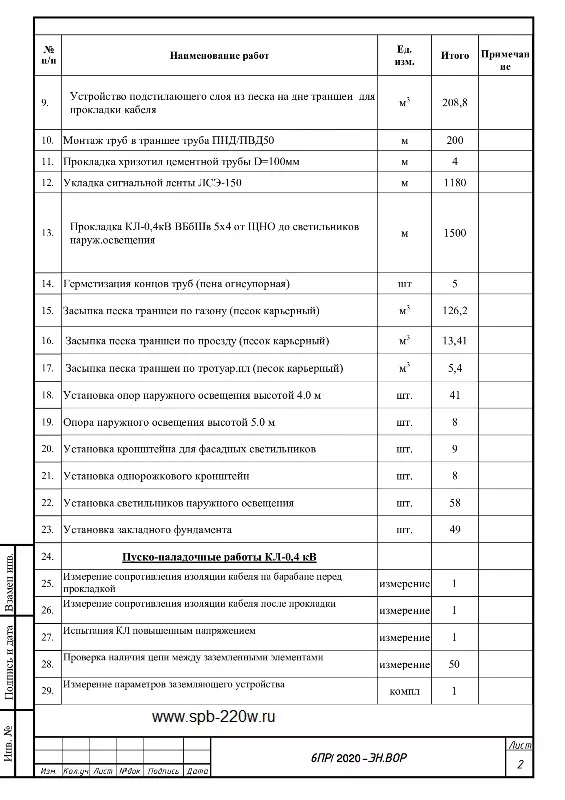

Питающие линии выполнены пяти-жильными кабелями с медными жилами (фазный, рабочий нулевой и защитный нулевой). Электроснабжение наружного освещения внутридворовой территории осуществляется от щита наружного освещения, установленного в помещении электрощитовой общеобразовательной школы, корпуса 1, по кабельным линиям, выполненным кабелями ВБбШв 5х4 проложенными в траншее. Прокладку кабелей в траншеях выполнить в гибких двустенных гофрированных трубах 50мм.

Глубина прокладки 0,7м от планировочной отметки земли. На высоте 250 мм над кабелями проложить сигнальную ленту. Для фасадных светильников прокладку кабелей выполнить по подвалу в металлических лотках кабелем ВВГ 3х4.
