Электромонтаж в загородном коттедже из пеноблоков, чертежи и схемы.
Для разводки электрики в двухэтажном доме 282 м2 в проекте предусмотрено 68 эл. точек, розетки, выключатели, светильники и распаечные коробки.
Проект прокладки электропроводов и расположение электроточек по этажам, можно скачать для примера.
Цены на монтаж электрики в частном доме Вы можете посмотреть в смете. Стоимость монтажа электрики в доме зависит от способа разводки электрики: в гофре, в кабель каналах, с ретро проводкой, скрытая со штроблением, открытая на скобах без гофры, скрытая в перегородках (под потолком, в полах).

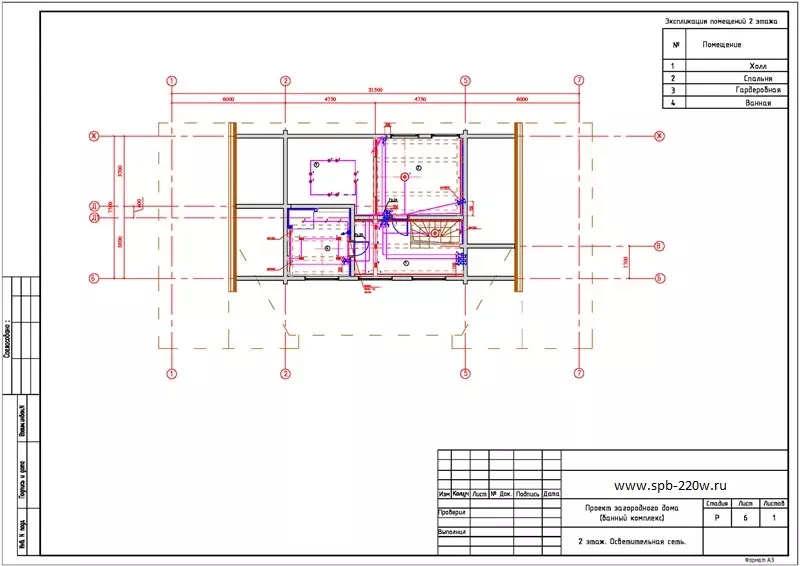

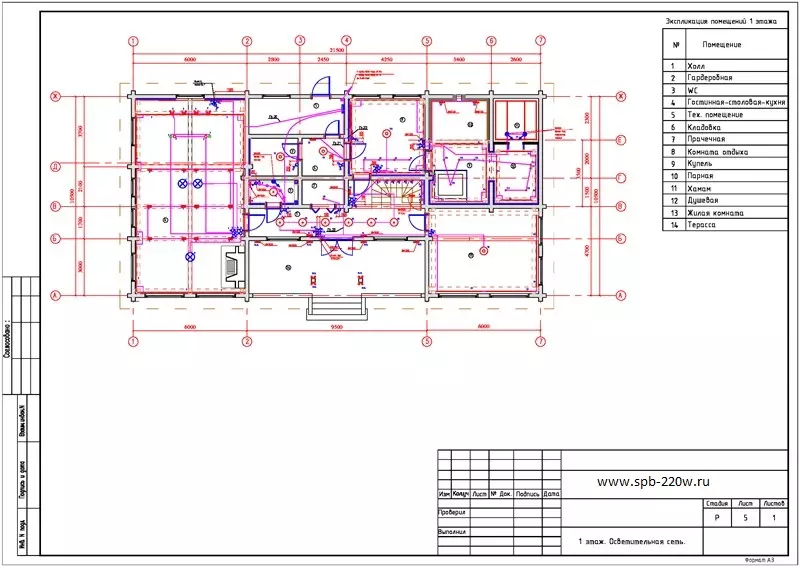

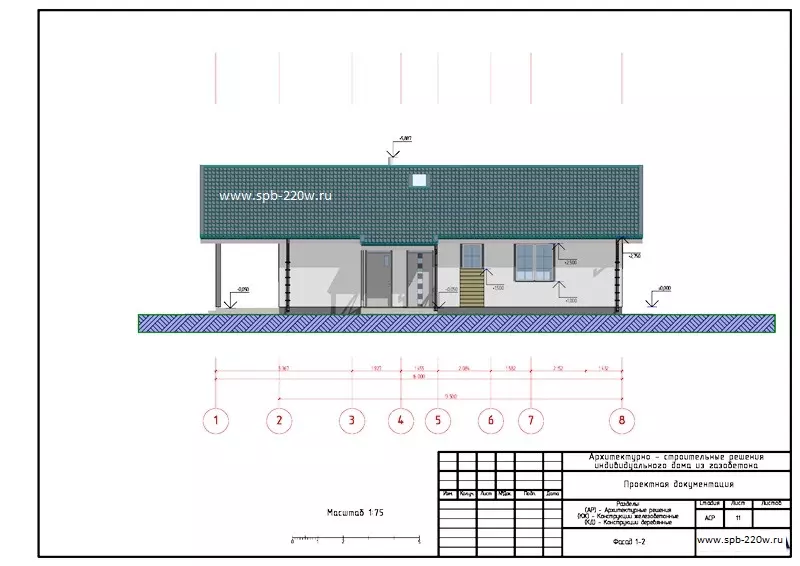

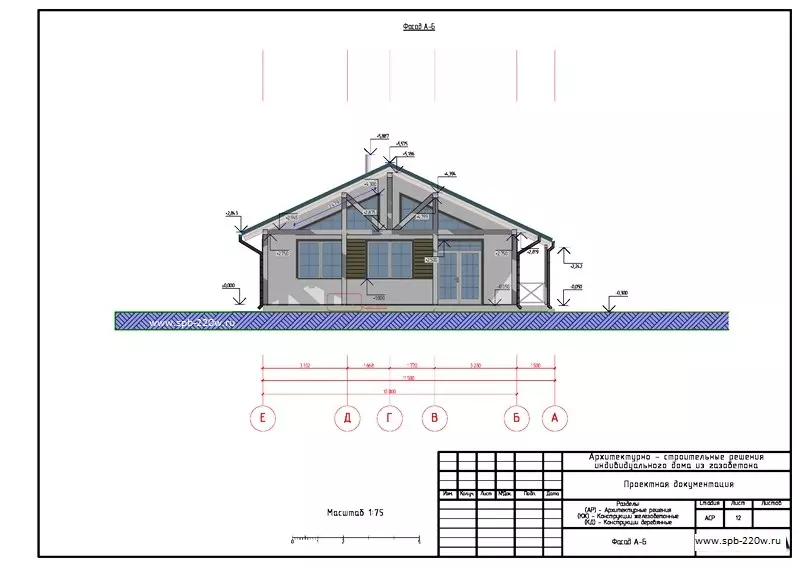

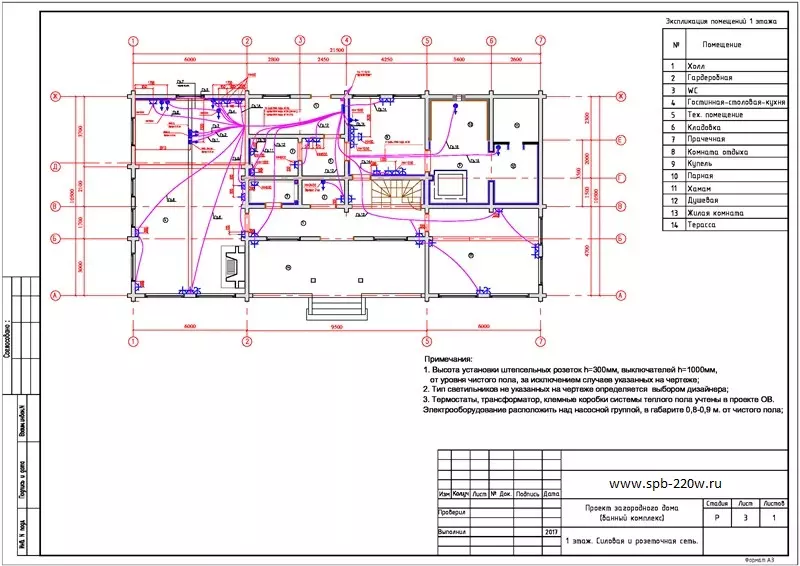

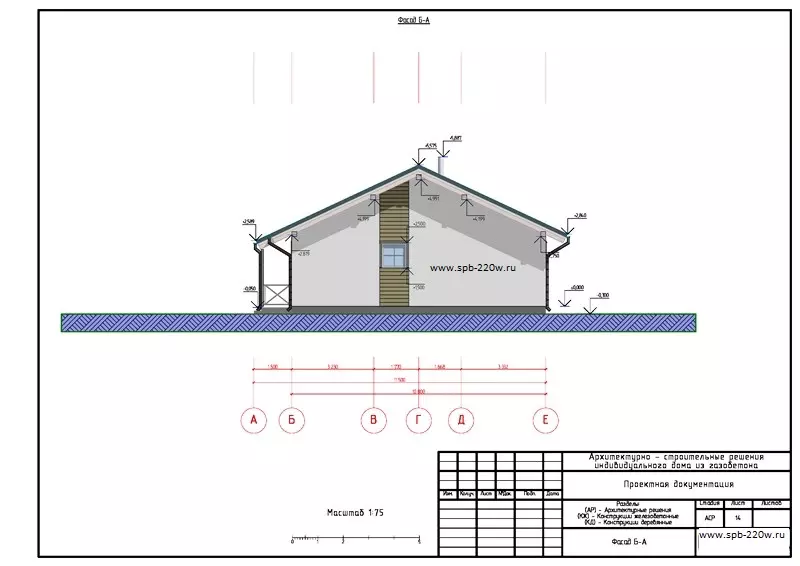

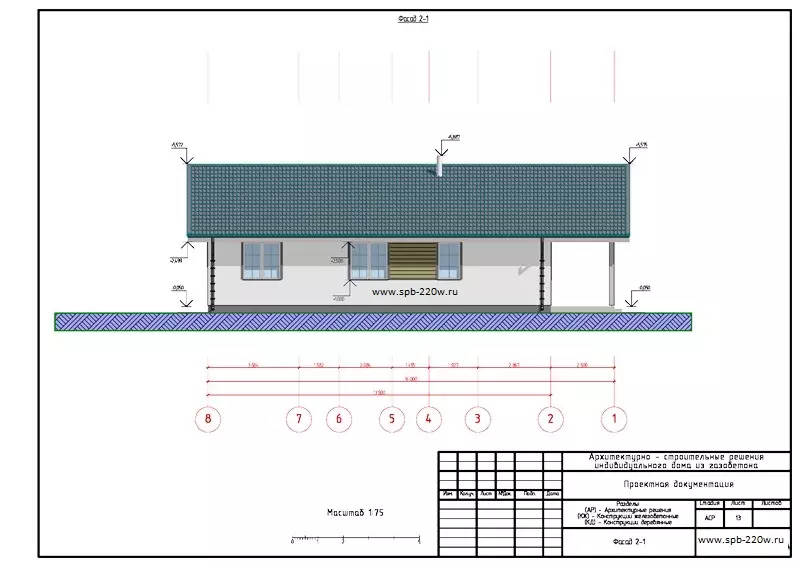

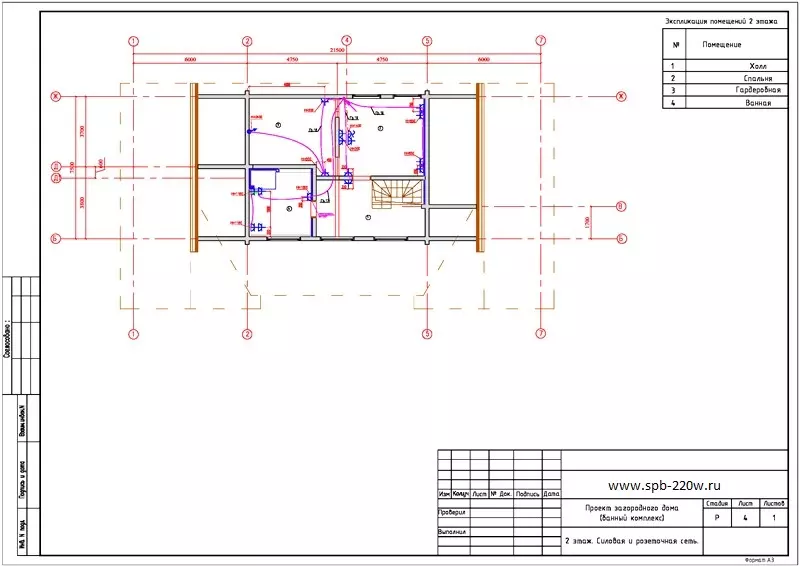

На фото фасады и стандартные поэтажные планы для монтажа электрики в частном доме 282 м2. На картинках имеются схемы прокладки электрических проводов для освещения и для розеточной части первого и второго этажа.
Проект разводки электрики для дома из газобетонных блоков разработан на основании технического задания заказчика, по архитектурным чертежам, согласно дизайн-проекта интерьеров и в соответствии с действующим нормативными документами.
Для такой схемы разводки электрических проводов мы отдельно рассчитываем нагрузки на провода и соответственно собираем электрический ящик с необходимым количеством электрических автоматов и узо (диф автоматов).
Так же отдельно делаются расчеты по нагрузкам на электрические провода и подбираются электрические автоматы с правильными техническими характеристиками (10, 16, 25, 40, 50 ампер).
1. Все выключатели располагать на отметке 900 мм (90 см) от чистого пола, кроме указанных на плане и развертках.
2. Отверстия для встроенных светильников необходимо вырезать только при наличии светильников на объекте по прилагаемым производителем монтажным схемам.
3. В случае невозможности организовать регулировку освещения согласно данной схеме, откорректировать и согласовать с дизайнером дополнительно.
4. На первом этаже выполнить три зоны со светорегулируемым освещением: зона гостиной (точки), зона холла с кухней (точки) и зона летней кухни (точки).
Стоимость разводки электрики с установкой розеток, выключателей, электро щита для загородного коттеджа построенного из газобетона, общей площади 282 м. кв. (смета с ценами сделана в 2022 году, просим на это обратить внимание).
|
|
Наименование | К-во | Цена ед., руб. | Всего, цена, руб. |
|---|---|---|---|---|
| 1 | Монтаж наружного электро щита и 12 шт электрических автоматов и "узо". | 20 шт. | 400 | 8 000 |
| 2 | Прокладка открытой проводки в гофре под потолком и в полу. | 800 м. пог. | 80 | 64 000 |
| 4 | Установка и подключение электро розеток внутренних. | 40 шт. | 500 | 20 000 |
| 5 | Установка выключателей и распаечных коробок. | 20 шт. | 400 | 8 000 |
| 5 | Установка накладных и встраиваемых светильников. | 20 шт. | 500 | 10 000 |
| 6 | Подключение и монтаж временного освещения. | 1 шт. | 300 | 300 |
| Накладные и транспортные расходы, руб. | 10 000 | |||
| Монтаж заземляющего контура (заземление дома) руб. | 15 000 | |||
| ИТОГО: | 147 200 | |||
