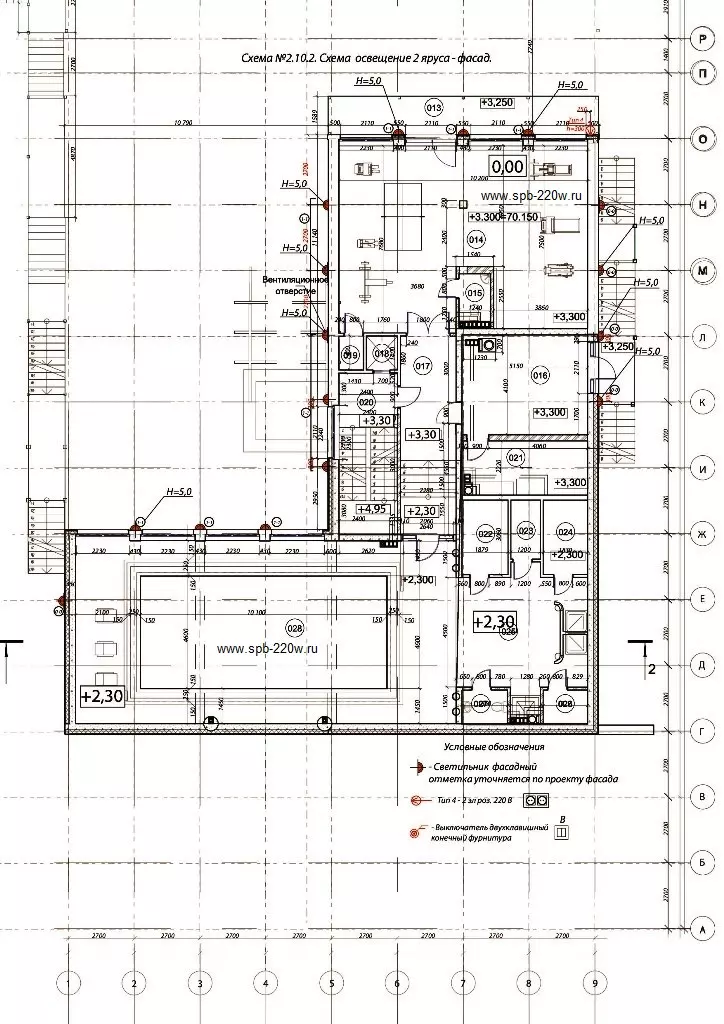

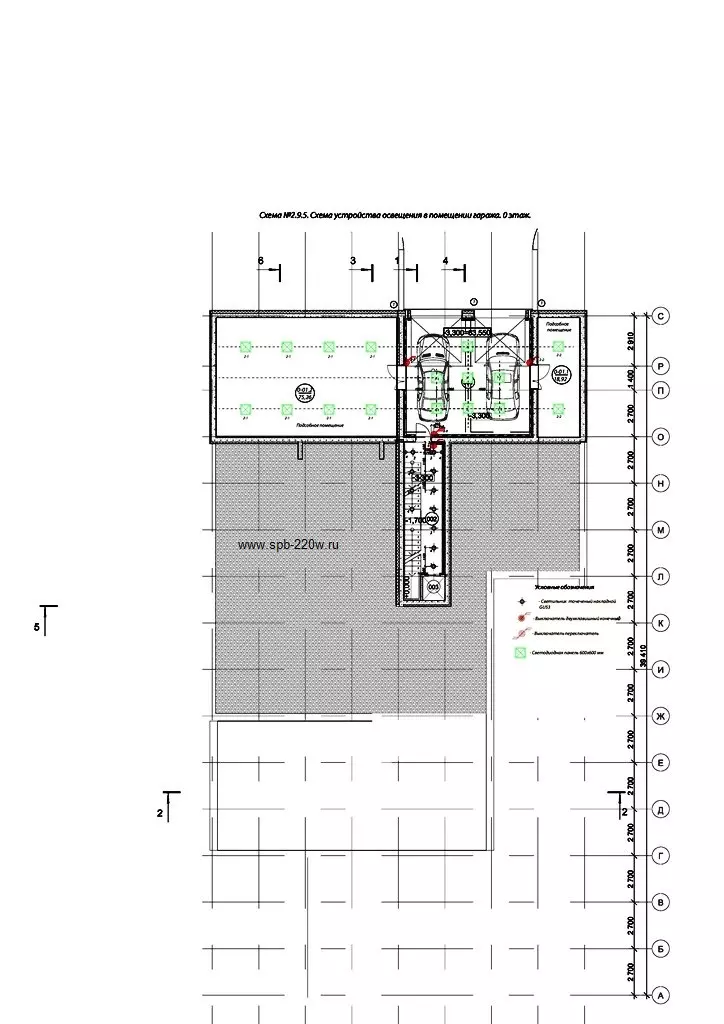

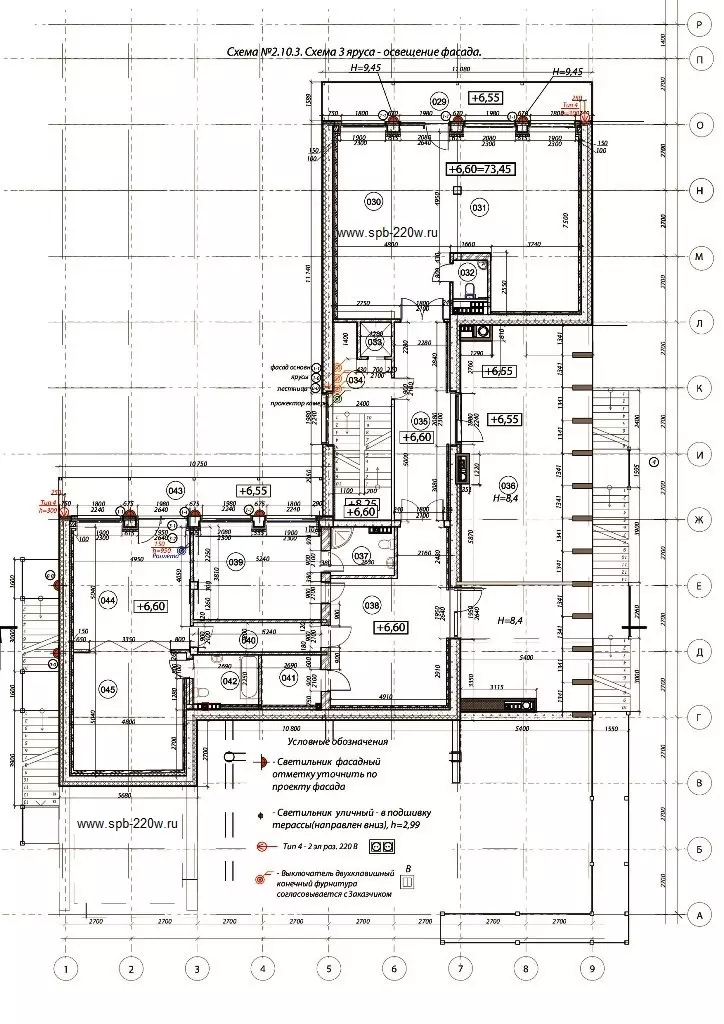

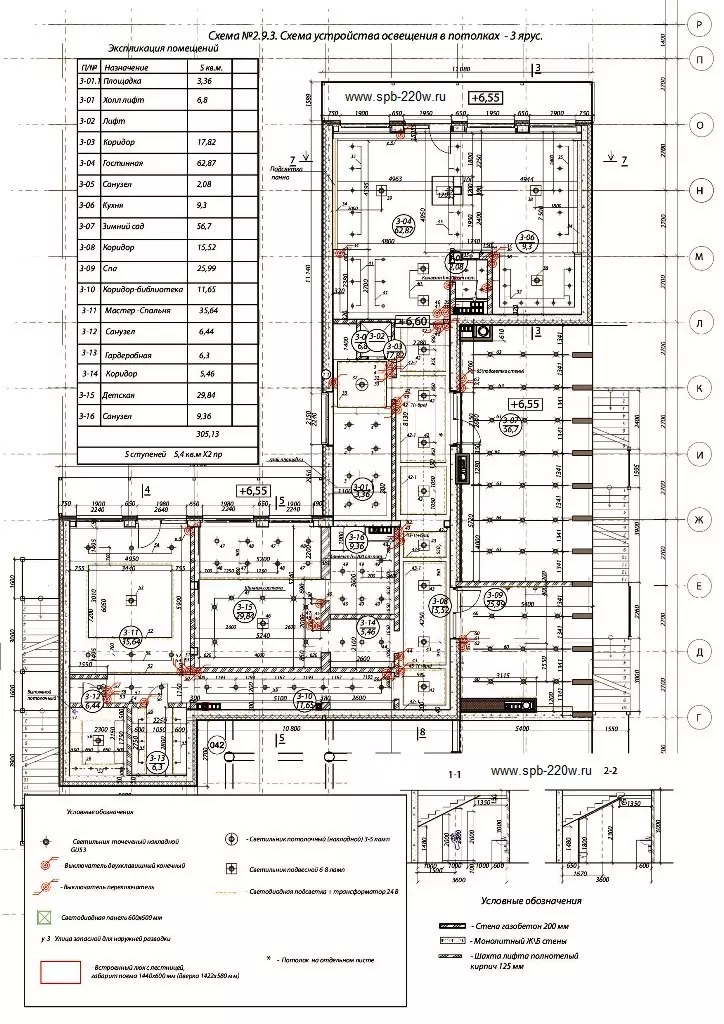

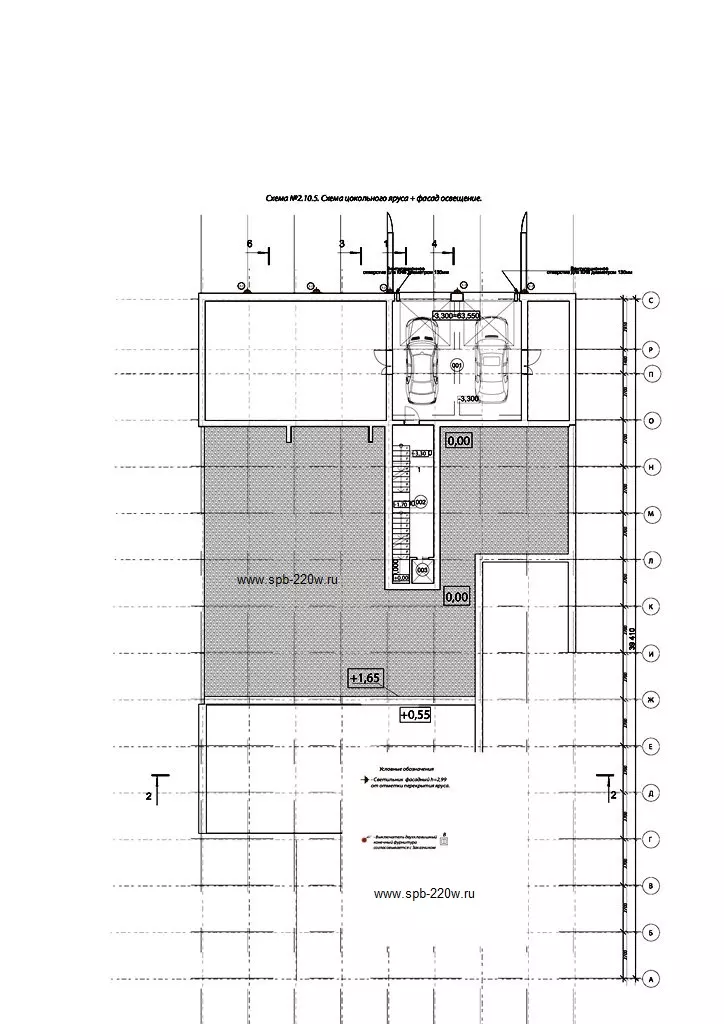

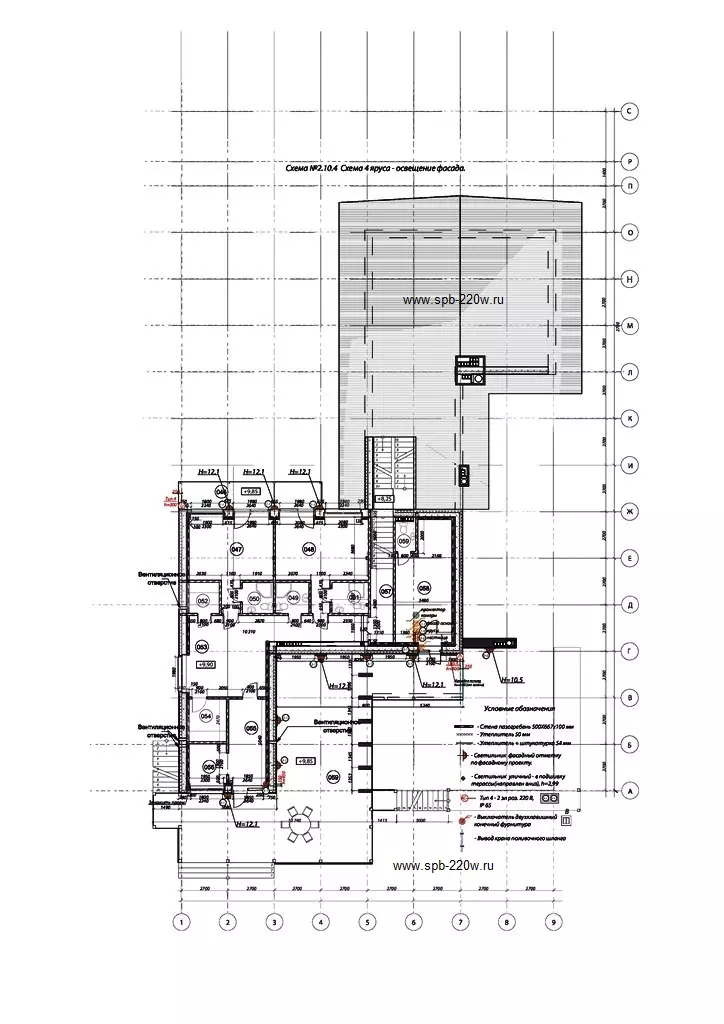

Разводка электрики в загордном коттедже, схемы, чертежи.

проект электрики внутри дома и снаружи проект электрики внутри дома и снаружи проект электрики внутри дома и снаружи проект электрики внутри дома и снаружи проект электрики внутри дома и снаружи проект электрики внутри дома и снаружи проект электрики внутри дома и снаружи проект электрики внутри дома и снаружи проект электрики внутри дома и снаружи проект электрики внутри дома и снаружи проект электрики внутри дома и снаружи проект электрики внутри дома и снаружи проект электрики внутри дома и снаружи проект электрики внутри дома и снаружи проект электрики внутри дома и снаружи проект электрики внутри дома и снаружи

Для электроснабжения частного дома 1 100 м2 в проекте предусмотрено 220 эл. точек (розетки, выключатели, элетрический ящик с автоматами, светильники и распаечные коробки).


1. В место подключения домофона необходимо вывести витую пару для видеосвязи (запас 500 мм)и ШВВП 2х0,5 провод питания 220 В для установки домофона .

2. Вывести 220 В на подключение электромеханического замка на входную дверь (ось С). Схема вывода по отдельной схеме после выбора оборудования.

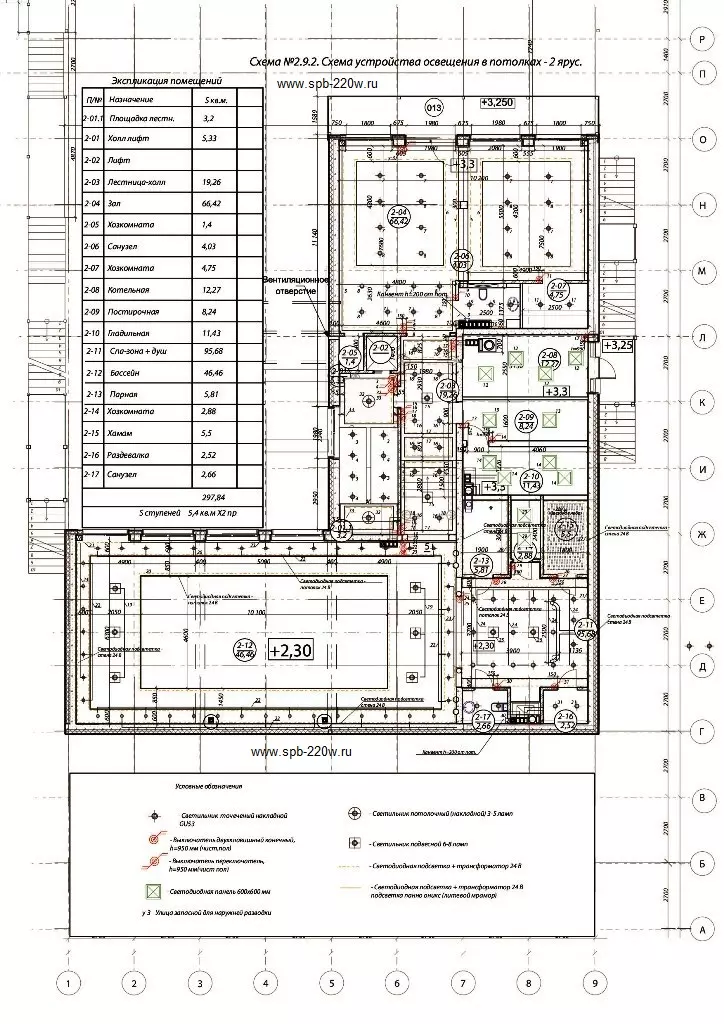

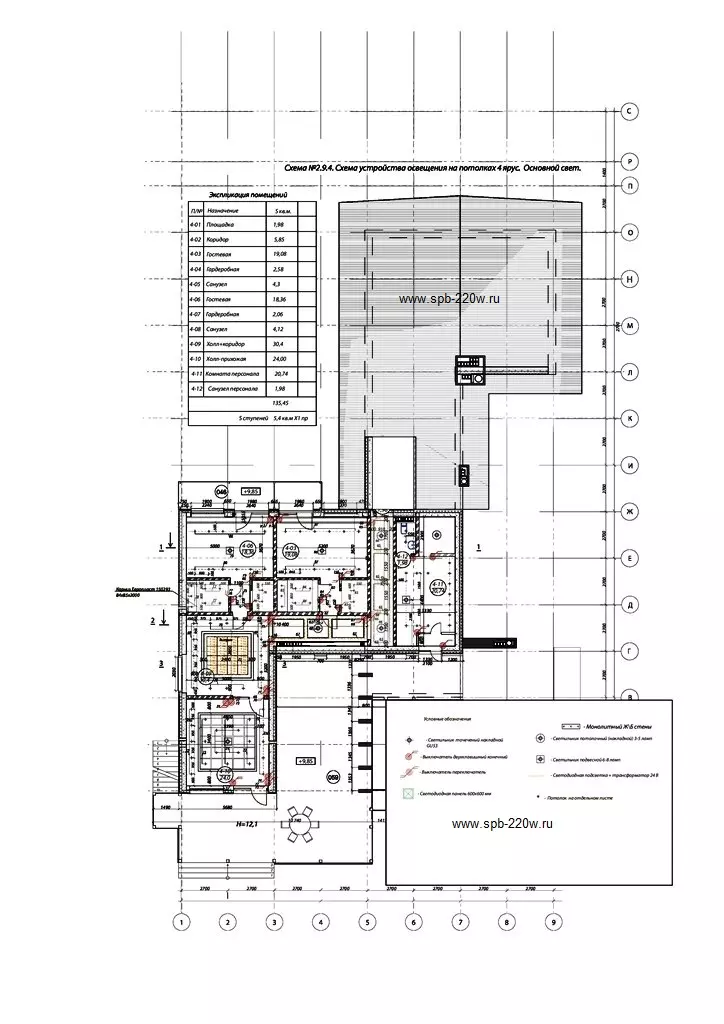

3. Отверстия для встроенных светильников необходимо вырезать только при наличии светильников на объекте по прилагаемым производителем монтажным схемам.

4. В случае невозможности организовать регулировку освещения согласно данной схеме, откорректировать и согласовать с дизайнером.

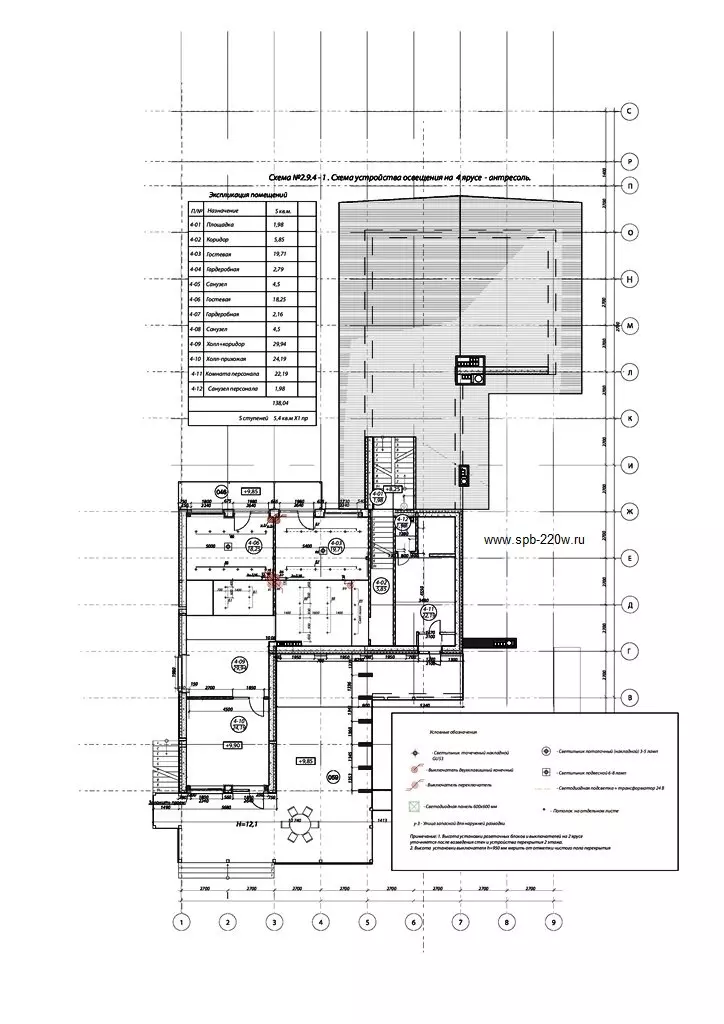

5. На втором этаже выполнить четыре зоны со светорегулируемым освещением: основной свет (точки) и прикроватная зона в хозяйской спальне (бра), зона на антресоли в детской пом. 18 (бра), зона в детской младшего сына пом. 14 (подвесные светильники).

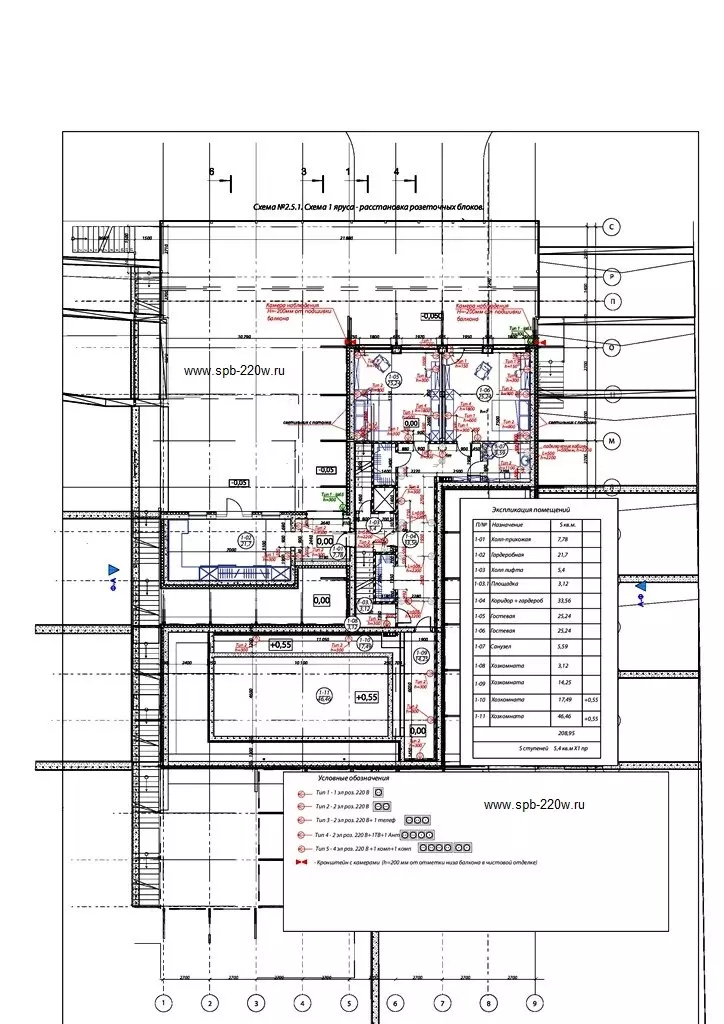

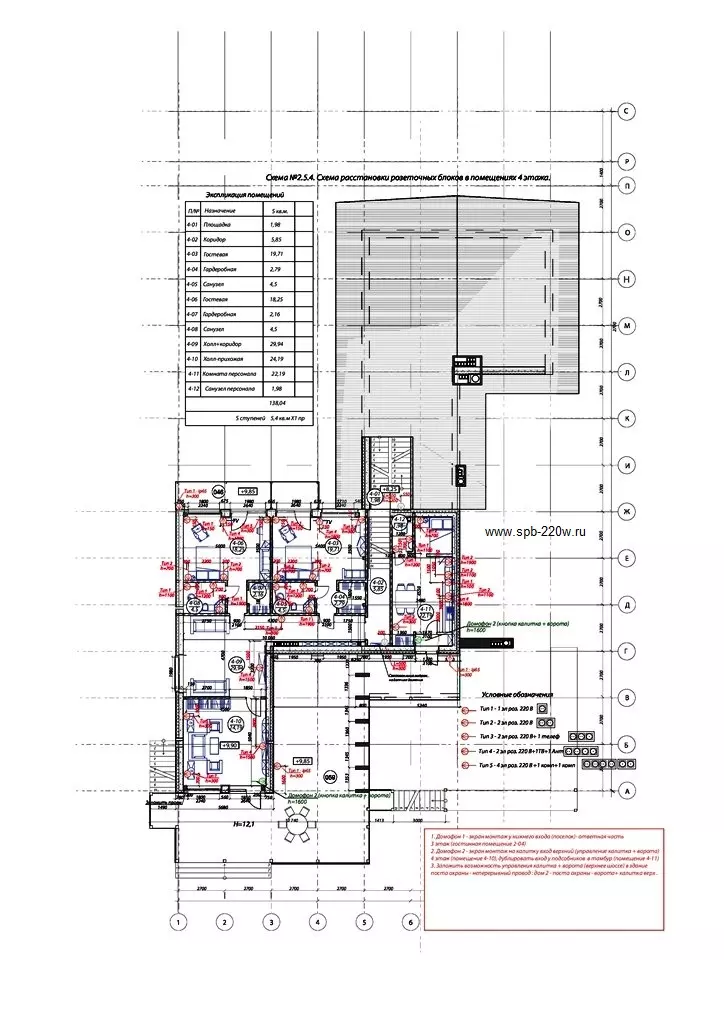

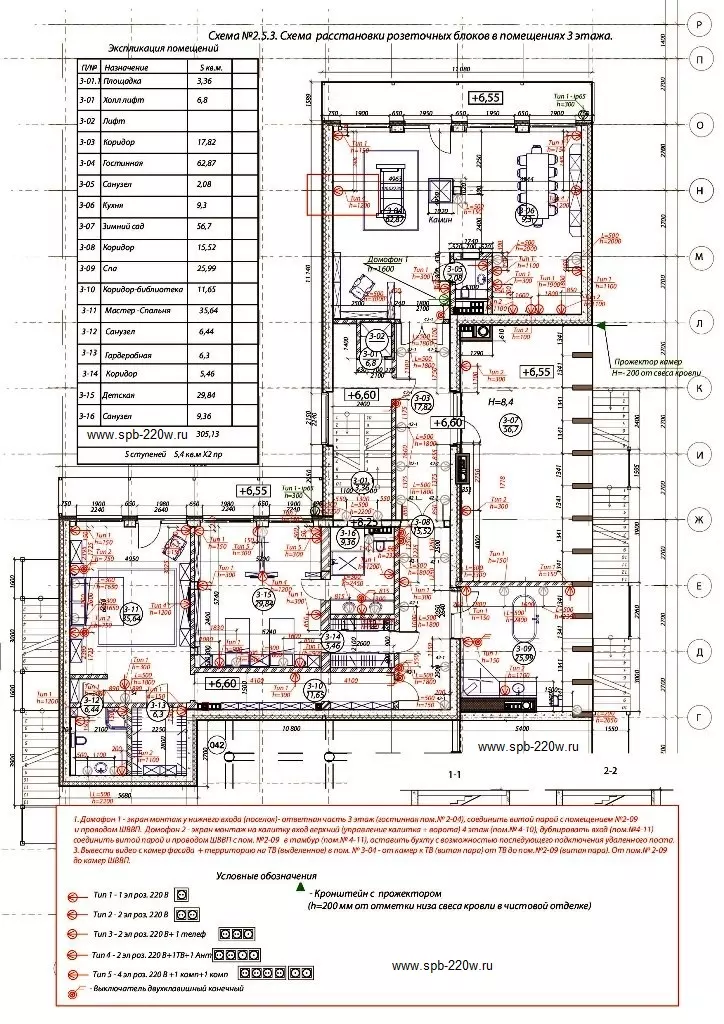

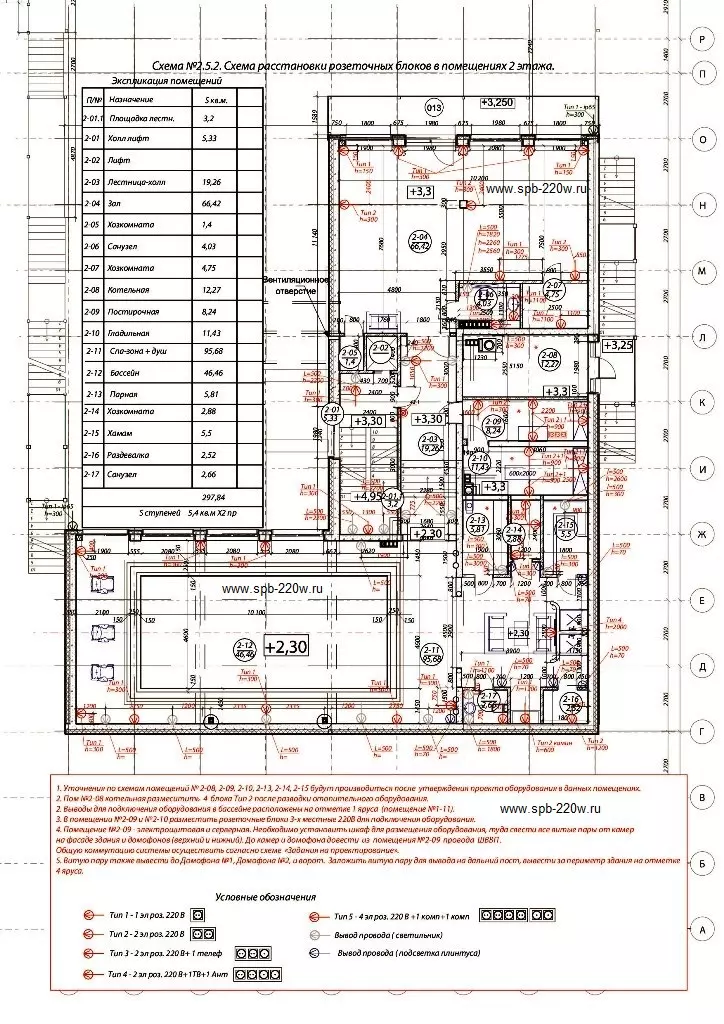

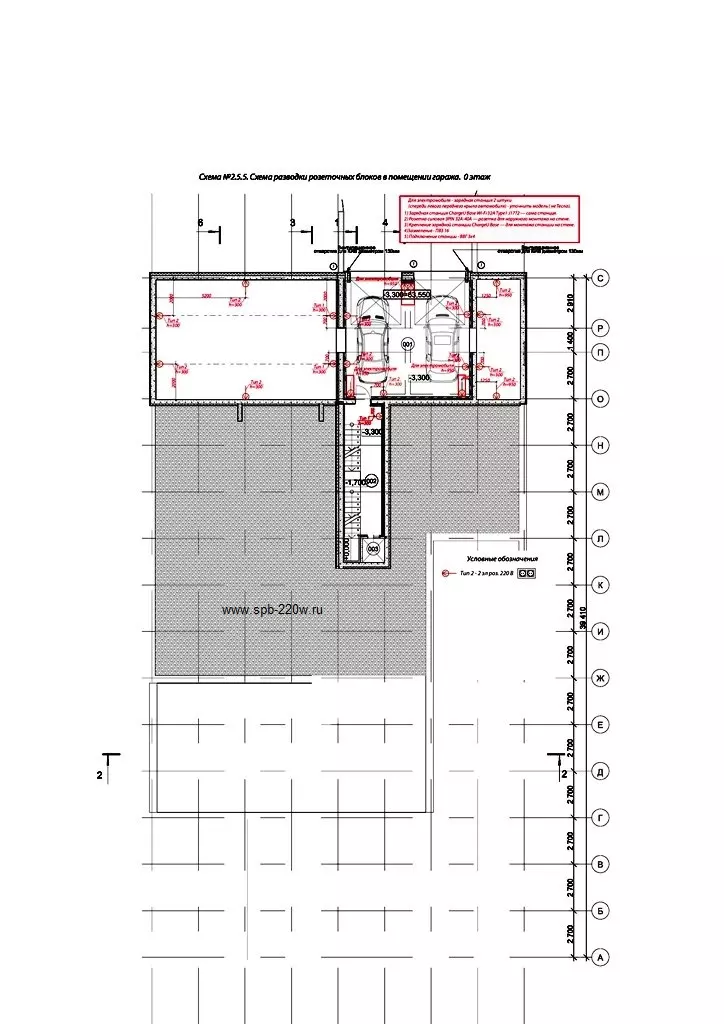

6. Все розетки располагать на отметке +300 от чистого пола, кроме указанных на плане. Длину выпуска электровыводов выполнить равной не менее 200 мм.

7. Все размеры указаны от центра выключателей/ розеток, если в одной рамке несколько розеток/ выключателей, то от центра рамки, если не указано иное.

8. Все выключатели располагать на отметке +900 мм от чистого пола, кроме указанных на плане. Длину выпуска электровыводов выполнить равной не менее 100 мм.

5. В помещении 03 (серверная, кладовая) количество и расположение розеток требует уточнения у раздела ЭО. Смотреть совместно с листами развёрток.

Предварительная смета стоимости электромонтажных работ.

- Выключатели (врезка монтажной коробки, установка и подключение) 178 шт. х 450 руб. = 80 100 руб.

- Розетки (врезка монтажной коробки, установка и подключение) 80 шт. х 400 руб. = 32 000р.

- Освещение (вывод кабеля, в том числе точечные светильники) 196 шт. х 100 руб. = 19 600 руб.

- Коробки распределительные (спайка проводов осуществляется медью) 60 шт. х 600 руб. = 36 000 руб.

- Кабель по контробрешетке (в пластиковой гофре 16 и 20 мм диаметром) 3 600 м. погонных х 100 руб. м. п. = 360 000 руб.

- Монтаж и подключение электрощита 3 шт. (в том числе гараж) с 46 электрическими автоматами - 36 000 руб.

- Устройство временного освещения (на время проведения электромонтажных работ по 1 этапу) - 10 000 руб.

Итого: 574 000 рублей по 1 и 2 этапу.

Подсчёт производился без учета подключения освещения (люстр и бра), и устройства вводного кабеля и контура заземления.
