Разводка электрики в каркасном доме.
В проекте для монтажа и подключения электрики к оборудованию в каркасном доме должно быть 120 электро точек.
Проект сделан на основании технического задания Заказчика и с соблюдением требований с нормативно - техническими документами по электроустановкам жилых, нежилых и общественных зданий (сооружений, загородных домов, офисов, квартир, тоговых центров, помещений общепита и т. д.).
Все электромонтажные работы в каркасном доме должны производиться квалифицированным персоналом (электромонтажниками с допуском до 100 кВт), имеющим лицензию на производство данных работ, с соблюдением действующих ПУЗ, СНиП, а также правил техники безопасности.

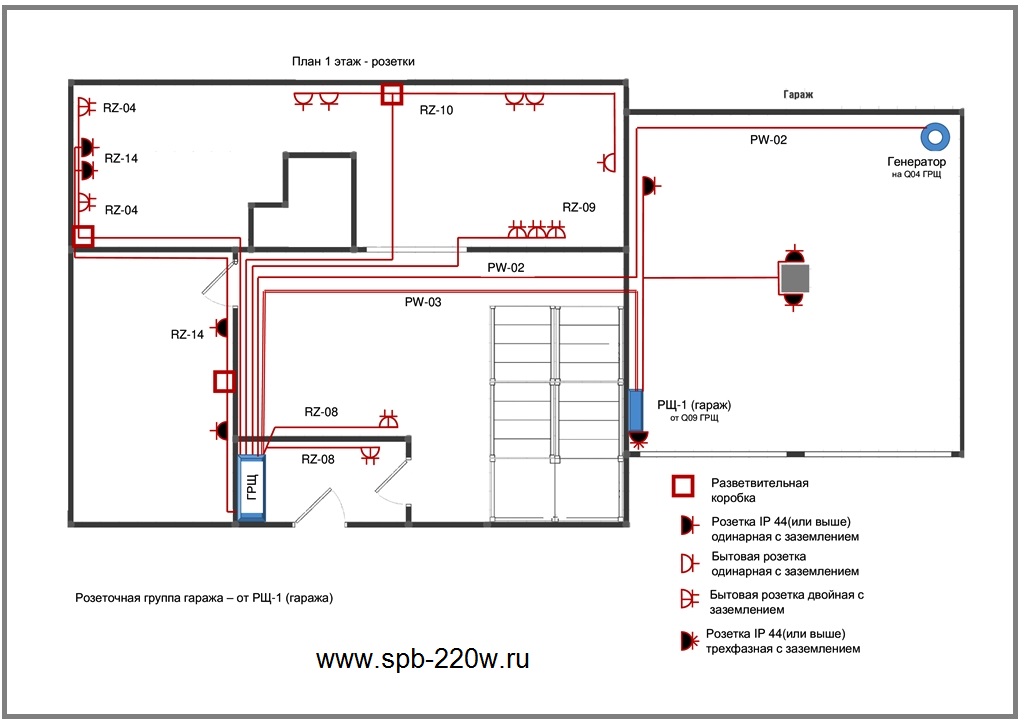

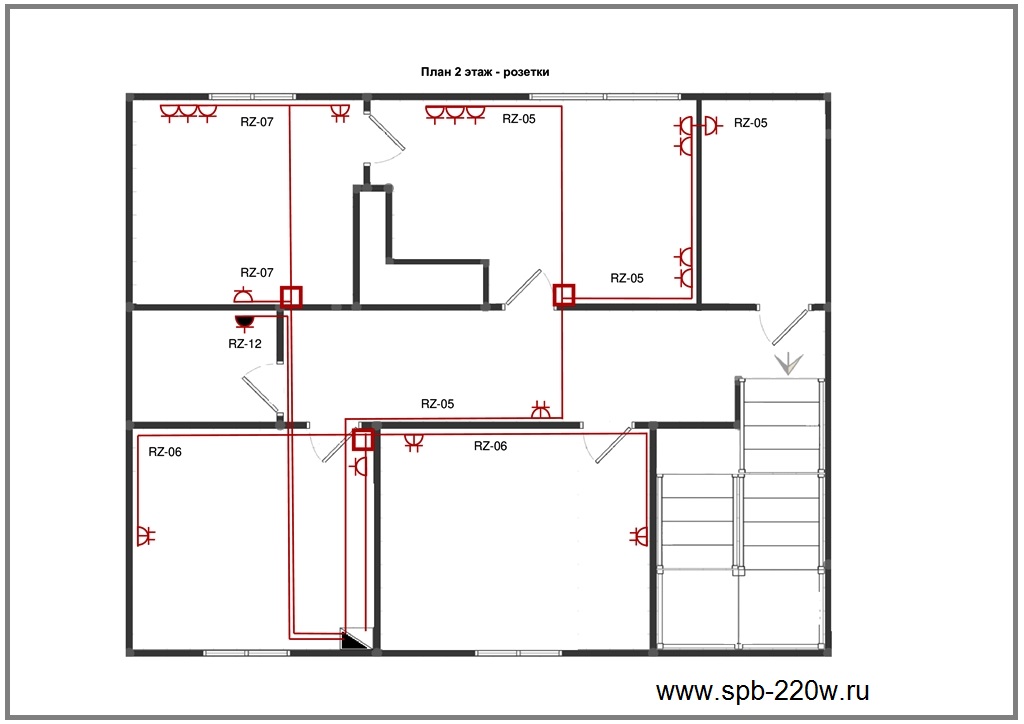

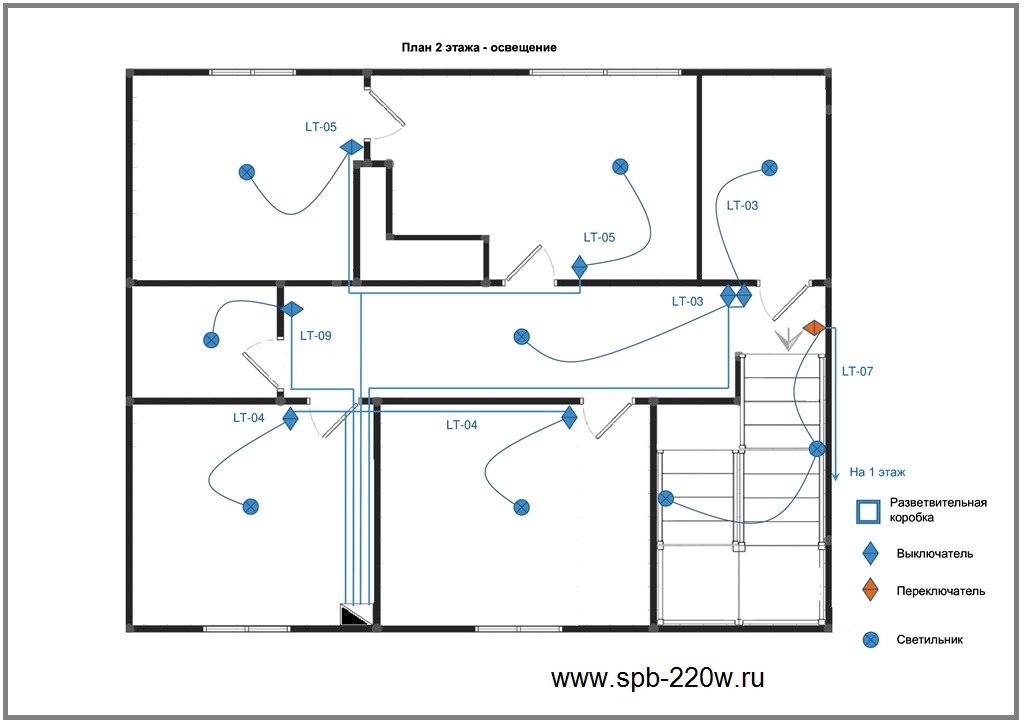

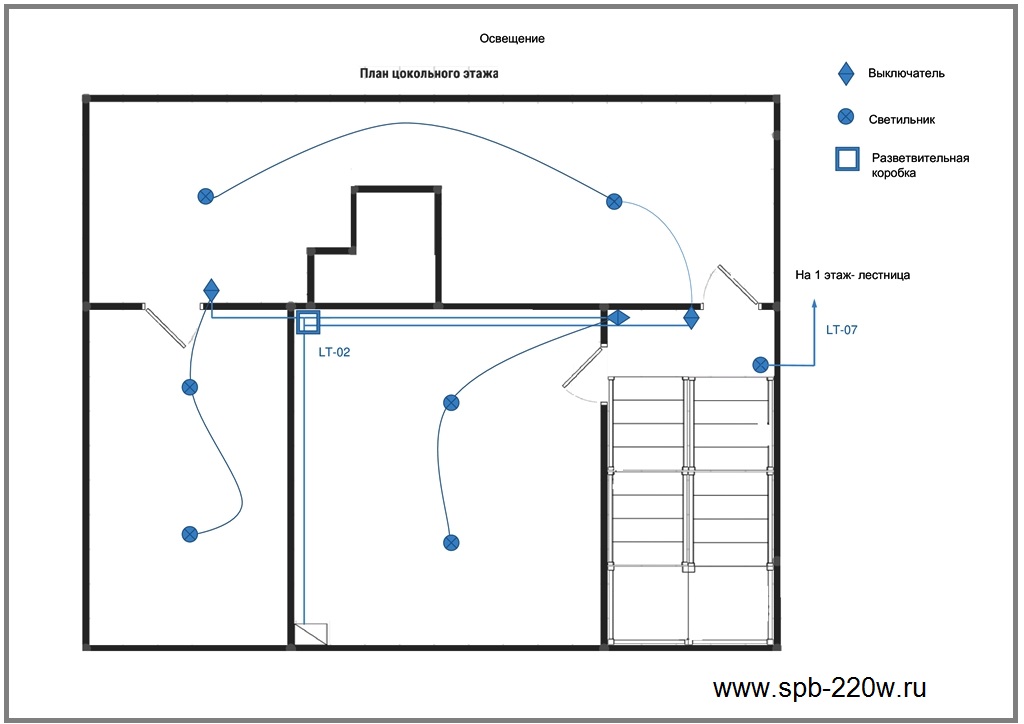

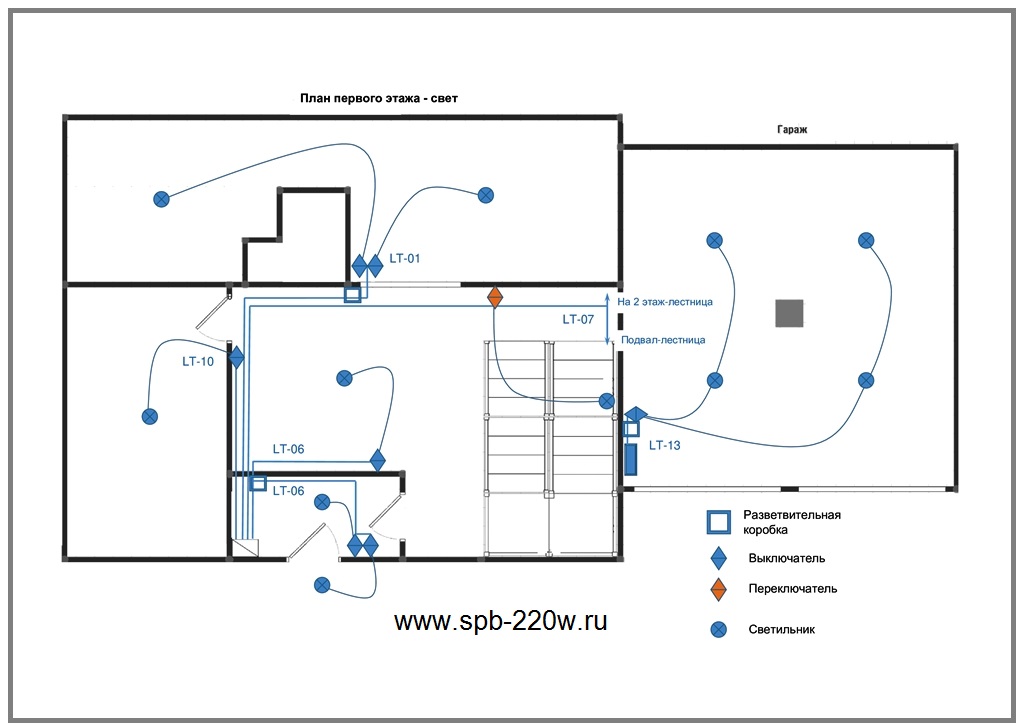

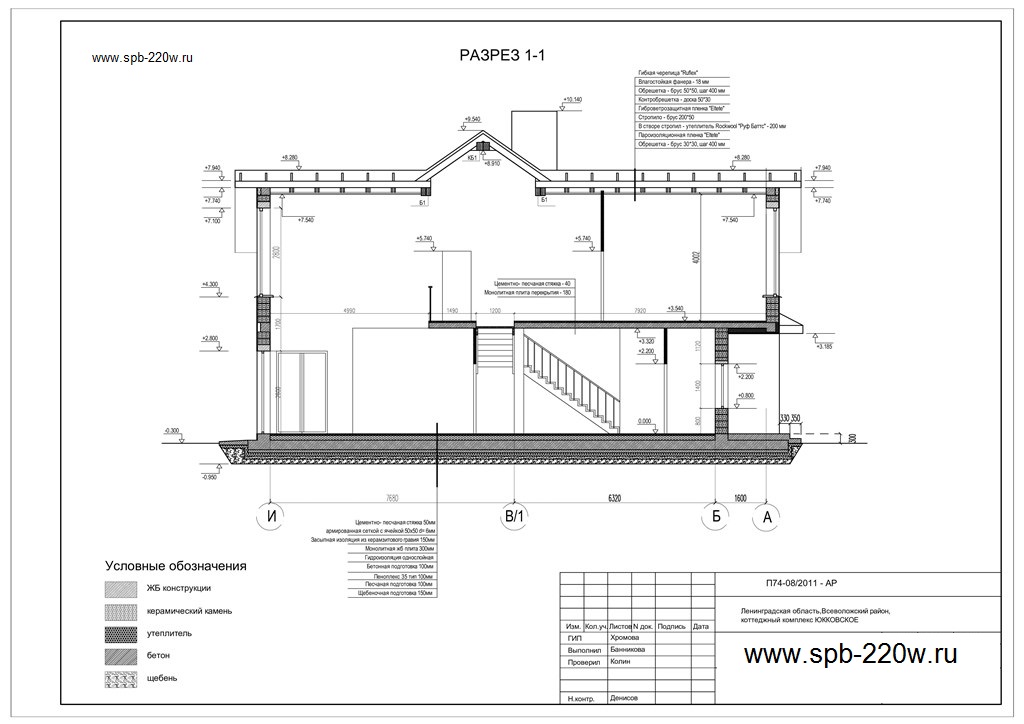

Чертежи прокладки электрических проводов для освещения и розеток цокольного, 1 и 2 этажа каркасного дома.

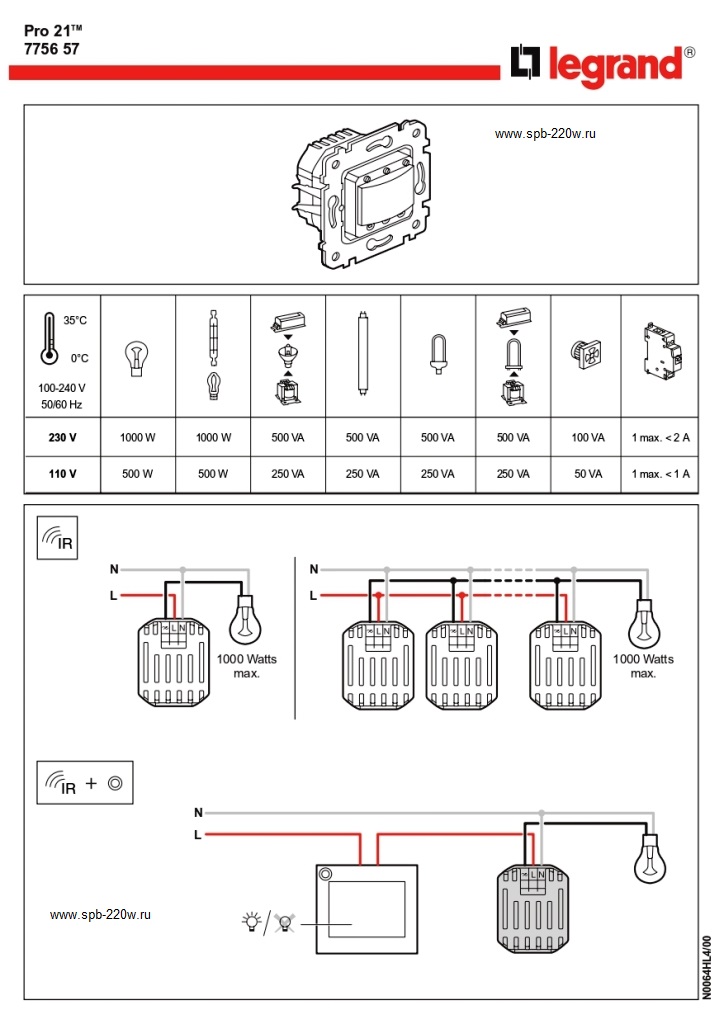

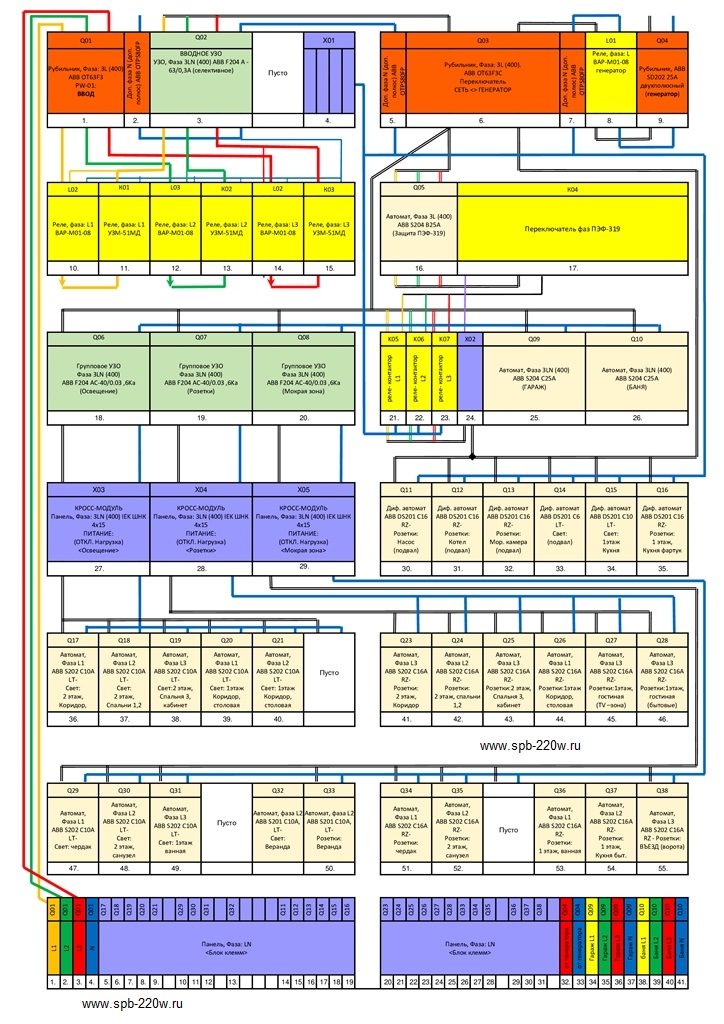

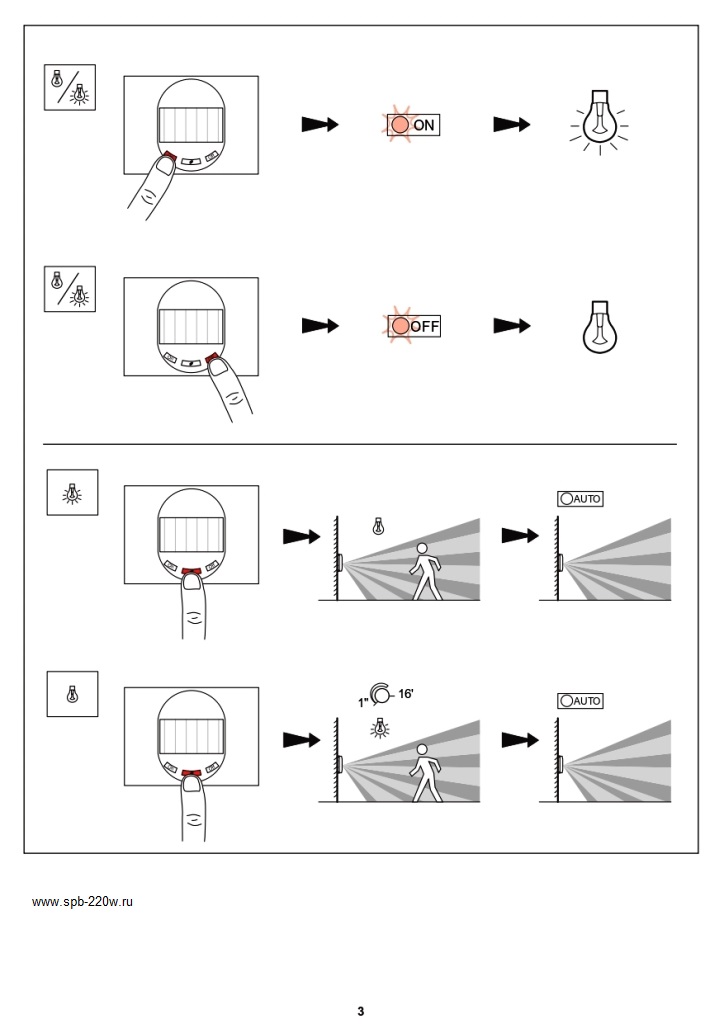

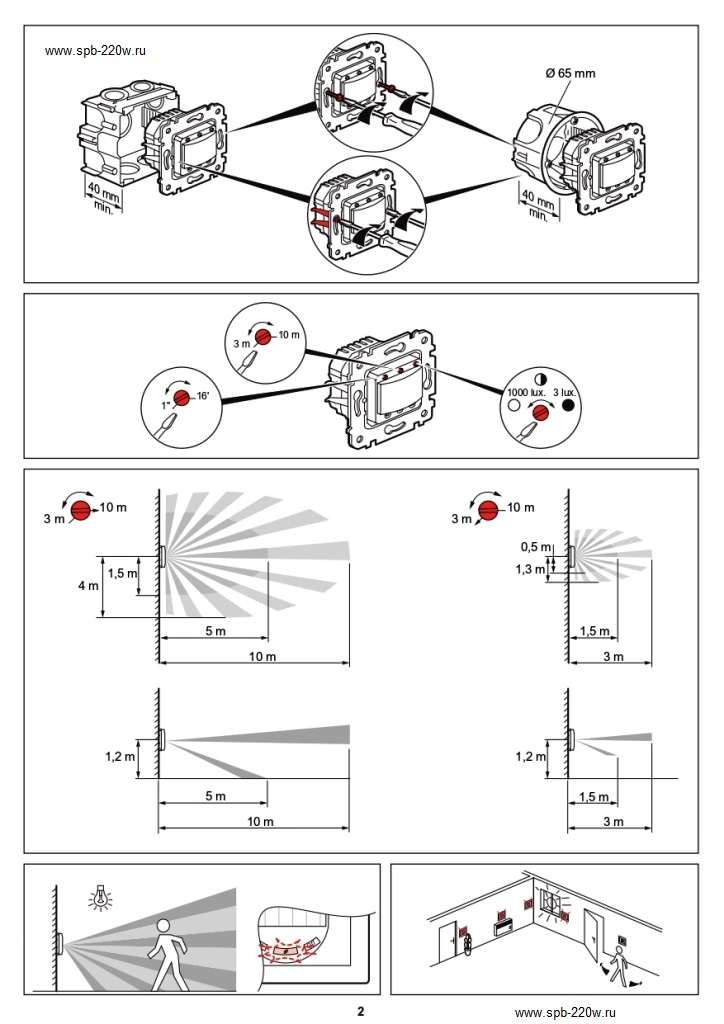

Количество электрических автоматов в электрическом шкафу и схема работы (включения) датчиков движения.
Общее к-во оборудования и материалов для монтажа электрики в каркасном 3 этажном доме площадью 200 м2.
Тип, марка, код оборудования, изделия или материала, завод-изготовитель и кол-во необходимое согласно данного проекта.
1. Шкаф модульный и аппараты напряжением до 1000В (ЩК):
- Бокс на 168 модулей IP31 АТ/UК АВВ шт. 1;
- Рубильник трехполюсный , 125А ОТ125F3 АВВ шт. 1;
- Автоматический выключатель трехполюсный , 20А SH203L АВВ шт. 1;
- Автоматический выключатель трехполюсный , 16А SH203L АВВ шт. 4;
- Дифференциальный автоматический выключатель двухполюсный , 16А-30тА DSH941R АВВ шт. 25;
- Дифференциальный автоматический выключатель двухполюсный , 10А-30тА DSH941R АВВ шт. 18;
- Автоматический выключатель однополюсный , 10А SH201L АВВ шт. 16;
- Кросс-модуль 125А. BRT АВВ шт. 1.
2. Кабельная продукция для освещения и розеток:
- Кабель силовой с медными жилами с ПВХ изоляцией и оболочкой сечением 5*4 ВВГнг(А)-LS
ГОСТ Россия м. 70;
- Кабель силовой с медными жилами с ПВХ изоляцией и оболочкой сечением 3*4 ВВГнг(А)-LS
ГОСТ Россия м. 70;
- Кабель силовой с медными жилами с ПВХ изоляцией и оболочкой сечением 3*2.5 ВВГнг(А)-LS
ГОСТ Россия м. 2850;
- Кабель силовой с медными жилами с ПВХ изоляцией и оболочкой сечением 3*1.5 ВВГнг(А)-LS
ГОСТ Россия м. 3100;
- Провод зелено-желтый (РЕ) 1*6 ПВ1 Россия м. 200;
- Провод зелено-желтый (РЕ) 1*4 ПВ1 Россия м. 50;
- Провод зелено-желтый (РЕ) 1*2.5 ПВ1 Россия м. 50;
- Труба гофрированная ПВХ 25d ПВХ Россия м. 250;
- Труба гофрированная ПВХ 20d ПВХ Россия м. 2500;
- Труба гофрированная ПНД 16d ПНД Россия м. 2500.
3. Электроустановочные изделия и оборудование:
- Розетка для скрытой установки двухполюсная с защитным контактом IP21 220В 16А шт. 160;
- Розетка для скрытой установки двухполюсная с защитным контактом IP44 220В 16А шт. 33;
- Выключатель одноклавишный для скрытой установки IP21 шт. 50;
- Выключатель двухклавишный для скрытой установки IP21 шт. 30;
- Переключатель одноклавишный для скрытой установки IP21 шт. 30;
- Переключатель двухклавишный для скрытой установки IP21 шт. 12;
- Терморегулятор системы "Теплый пол" для скрытой установки IP21 шт. 11;
- Коробка установочная для выключателей и штепсельных розеток шт. 326;
- Коробка распаечная шт. 40;
- Клемма самозажимная шт. 900;
- Крепеж (клипсы) шт. 5700.
Примечание:
1. Длины кабелей и труб даны ориентировочно. Нарезку производить по
фактическим промерам.
2. Типы оборудования и материаловмогут быть заменены на аналогичные по
техническим характеристикам и имеющие сертификаты соответствия.
3. Светильники и установочное оборудование приобретаются заказчиком с
соблюдением требований по условиям среды.
*
Выбор вводной автоматики уточнить после получения Акта разграничения.
Выполненные работы по прокладке и подключению электрики в загородных домах Ленинградской области, нашей фирмой.
Наши цены на электромонтажные работы в каркасных домах с прокладкой электрических проводов и с установкой электрических приборов:
- цена за точку 300 рублей или 400 руб/м.кв. площади загородного с открытой прокладкой проводов в гофре с наружной установкой розеток и выключателей;
- цена за точку 400 рублей или 600 руб/м.кв. площади дома с прокладкой электрического кабеля в пластиковых кабель каналах с установкой наружных розеток и выключателей;
- цена за точку 500 рублей или 800 руб/м.кв. площади коттеджа с прокладкой витого электрического провода (ретро проводка), с установкой ретро розеток и выключателей.
Что входит в стоимость электро «точки»? Электромонтажные работы из которой складывается "цена за точку" состоит:
монтаж розетки (одинарная, двойная или секция из 3-8 розеток) с подводкой электро проводов - точка;
монтаж выключателя (одинарный, двойной или тройной) с подводкой электро проводов - точка;
монтаж светильника (люстры, бра) с 1 и более лампочками с подводкой электрических проводов - точка;
монтаж распределительной коробки с распайкой проводов и с подводкой электрического провода - точка.
* Стоимость за м.кв. или за точку указана только за электромонтажные работы при объеме работ от 50 000 до 100 000 рублей. При выполнении электромонтажных работ на сумму 100 000 - 150 000 рублей скидка от 15%, на сумму 150 000 - 200 000 рублей скидка от 25%.
Наши цены на разводку и подключение электрики в загородных домах:
Каждая смета рассчитывается индивидуально и стоимость наших работ по разводке электрики в частных домах, так же зависит от сезонности и загруженности нашей фирмы.
|
Стоимость электромонтажных работ за м. кв. площади загородного дома. |
|||||
|
Площадь, кв.м. |
до 150 |
151-200 |
201-300 |
301-500 |
свыше 500 |
|
Цена, руб. |
700 руб/кв.м. |
650 руб/кв.м. |
600 руб/кв.м. |
550 руб/кв.м. |
500 руб/кв.м. |
Цены на проектирование электрики для загородных домов и коттеджей.
|
Стоимость разработки проекта электрики для загородного дома. |
|||||
|
Площадь, кв.м. |
до 150 |
151-200 |
201-300 |
301-500 |
свыше 500 |
|
Цена, руб. |
90 руб/кв.м. |
80 руб/кв.м. |
70 руб/кв.м. |
60 руб/кв.м. |
50 руб/кв.м. |
