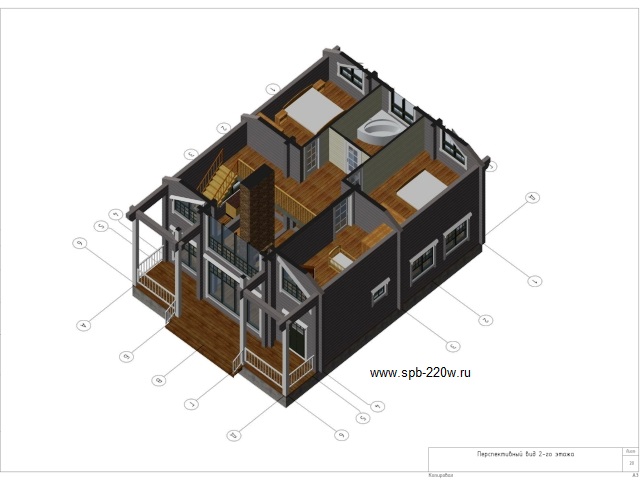

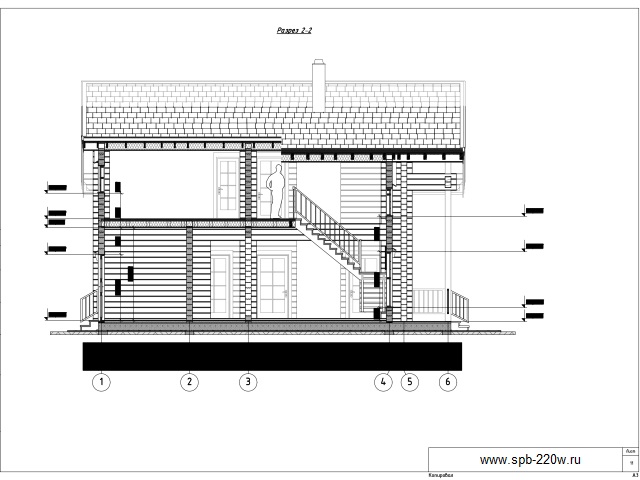

Общие и расчетные данные проекта по разводке электрики в деревянном доме.
Расчетный учет электроэнергии предусмотрен на вводе в дом, однотарифным электронным счетчиком
активной электроэнергии, установленным в ЩС.
Электроснабжение индивидуального жилого дома осуществляется от ПС 35/10 кВ №628 посредством
ответвления кабелем СИП 4х16 от опоры ВЛ 0,4кВ
На вводе в здание на наружной стене установлен ящик с рубильником и предохранителями ЯБПВУ-1м, со
степенью защиты не ниже IP44.
В качестве вводно-распределительного устройства проектом предусмотрена установка ЩС на 1 этаже
дома, где размещены приборы учета электроэнергии и автоматические выключатели защиты распределительной
сети.
Степень защиты оболочек щитов, аппаратов и светотехнического оборудования соответствуют условиям
окружающей среды.

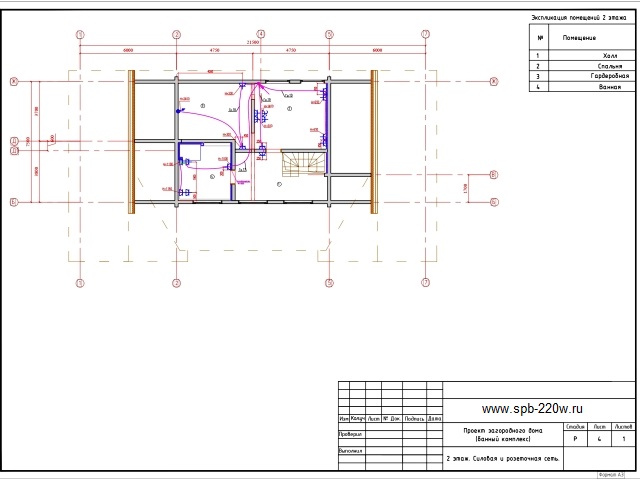

Групповая сеть освещения, штепсельных розеток предусмотрена на напряжении ~220В (потребление приборов и оборудования).
В соответствии с ПУЭ п. 7.1.38 групповая сеть индивидуального жилого дома выполнена сменяемой, открыто в пластиковых кабель каналах с кабелями с медными жилами типа ВВГнг-LS.
Питающий кабель по фасаду жилого дома прокладывается открыто на высоте 2,5м.

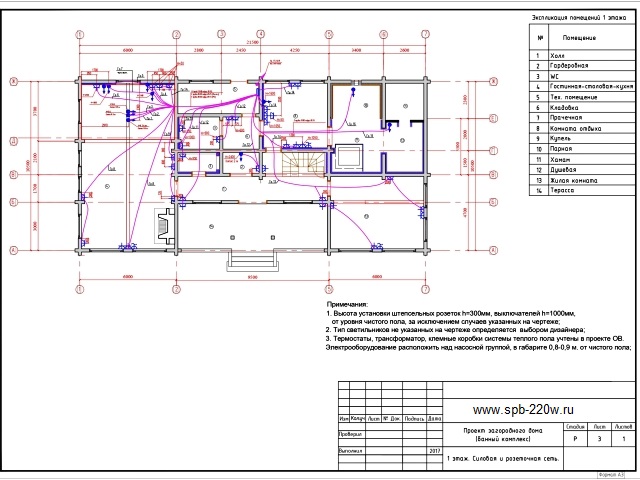

Высота установки электроустановочных изделий принята:
- Выключатели в помещениях – 1,0м (кроме специально обозначенных);
- Розетки в помещениях – 0,3м (кроме специально обозначенных);
- Розетки для присоединения стационарных электроприемников – в соответствии с расстановкой оборудования.
Для повышения безопасности эксплуатации электросети на вводе в жилой дом устанавливается вводное
устройство защитного отключения УЗО (утеч.=300мА).
Расчет токов утечки сети и выбор УЗО.
В соответствии с ПУЭ п.7.1.83: утечки сети < 1/3 ном.
УЗО утечки сети = утечки сети + утечки эл. приемников. Утечки сети - принимается из расчета 10мкА на 1м длины фазного проводника; утечки эл. приемников – принимается из расчета 0,4мА на 1А тока нагрузки.

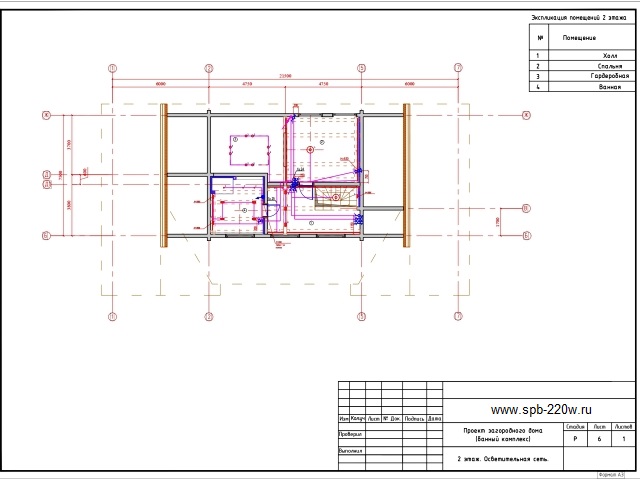

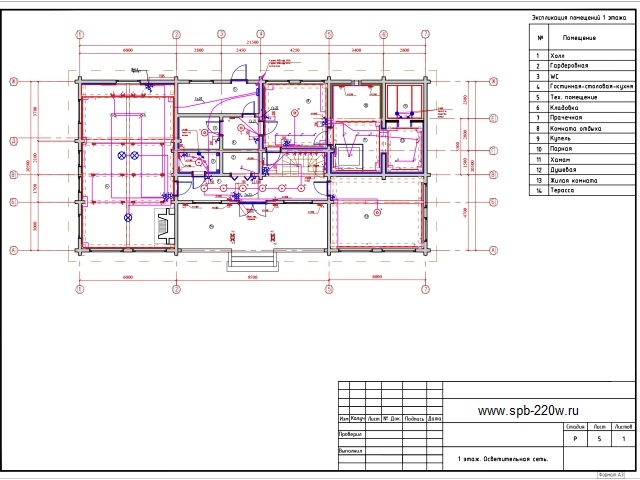

В помещениях индивидуального жилого дома предусмотрено устройство рабочего электроосвещения:
общего и местного.
Для установки на сгораемые потолки и для встраивания в потолки из сгораемых материалов
должны быть применены светильники, имеющие соответствующую степень защиты пожарной безопасности.
Управление освещением предусмотрено индивидуальными и групповыми выключателями.
Силовой нагрузкой индивидуального жилого дома являются приборы электроотопленя и бытовые переносные
электроприборы.
Расчет заземляющего устройства.
На вводе в здание выполняется повторное заземление нулевого провода, величина сопротивления которого
должна быть не более 30 Ом. Примем схему заземления, состоящую из 2 вертикальных электродов из уголка 50х50х5
длиной 2,5м, соединённых между собой стальной полосой 40х4мм. Глубина заложения 0,7м ниже уровня земли.
Грунт-суглинок. Удельное сопротивление грунта - q =100Ом*м. Нормируемое сопротивление - 30Ом. Климатическая зона - III. Длина вертикального электрода (уголок ст. 50х50х5) - Lв=2,5м.
Диаметр вертикального электрода (длина полки уголка) - 0,5м. Коэффициент, учитывающий геометрию вертикального электрода - Кg=0,95. Расстояние между вертикальными электродами - а=3,0м.
Глубина заложения вертикального электрода - h=0,7м. Средняя глубина заложения от поверхности земли до середины вертикальных электродов - t=1,95м. Длина горизонтального электрода (ст. полоса 40х4мм) - Lг=3м. Ширина полосы - bг=0,04м. Коэффициент, учитывающий экранирование электродов - Кэ=0,76
Количество вертикальных электродов - n=2.
Удельное сопротивление грунта с учётом коэффициента сезонности:
- для вертикальных заземлителей qр.в. = Кс*q=1,5*100=150Ом*м;
- для горизонтальных заземлителей qр.г. = Кс*q=2,0*100=200Ом*м.
Согласно представленным расчётам следует забить 2 вертикальных электрода и соединить их горизонтальным
заземлителем (стальной полосой 40х4 мм (длиной 3м).
Организация эксплуатации электроустановки.
Электроустановка вводиться в эксплуатацию при наличии Акта приемки электроустановки, и Акта
разграниченная балансовой принадлежности и эксплуатационной ответственности электросети и
потребителя.
Обслуживание электроустановки должно производиться специальным персоналом.
На объекте необходимо иметь комплект защитных средств, плакаты безопасности и исправный
монтерский инструмент. Объем необходимых защитных средств плакатов и инструментов определяется
согласно Правилам технической эксплуатации в приложении Б 11.5 и Б 11.6.
Защитные средства должны проходить испытания в сроки, установленные ПТБ.
Электроустановка должна также проходить профилактические испытания, а персонал проверку знаний в
объеме требований «Правил эксплуатации электроустановок потребителей» (ПЭЭП) и «Правил технической
эксплуатации» (ПТЭ), а также «Правил техники безопасности» (ПТБ).
На вводе питания должна быть вывешена принципиальная схема электроустановки и инструкция для
обслуживающего персонала.
В инструкции должны быть отражены вопросы по эксплуатационной ответственности и балансовой
принадлежности электрооборудования согласно «Акту разграничения балансовой принадлежности и
эксплуатационной ответственности электросети и потребителя».
При исчезновении электропитания на вводе в электроустановку персонал должен твердо помнить, что
напряжение может быть подано без предупреждения.
При невозможности устранить аварийную ситуацию в электроустановке своими силами необходимо
вызвать аварийную службу.
Эксплуатация электроустановки должна производиться в соответствии с требованиями
Межотраслевых инструкций по охране труда ТИ Р М-(062-074)-2002, ПОТ Р М-016-2001 (РД 153-34.0-03.150-
00), ПТЭЭП 2003 и другими нормативными документами и требованиями.
Граница балансовой принадлежности и эксплуатационной ответственности между энергоснабжающей
организацией и потребителем электроэнергии устанавливается на вводных клеммах низковольтных комплектных
устройств трансформаторных подстанций.
Граница балансовой принадлежности и эксплуатационной
ответственности между потребителем электроэнергии и владельцами коттеджей устанавливается на вводных
клеммах узла учета владельца коттеджа.
Охрана окружающей природной среды.
ВЛИ 0,38 кВ не оказывают отрицательного воздействия и не нарушают естественных условий
окружающей природной среды, а их строительство и эксплуатация являются экологически чистыми
процессами. Выполнение специальных мероприятий по охране окружающей природной среды не требуется.
Защита населения от воздействия электрического поля воздушных линий электропередачи напряжением
до 220 кВ удовлетворяющих требованиям Правил устройства электроустановок и Правил охраны
высоковольтных электрических сетей не требуется.
При разработке проекта учтены требования Основ земельного законодательства Российской
Федерации.
Трасса ВЛЗ намечалась с учетом рационального использования земельных угодий.
Организация и ведение монтажных работ.
Монтаж проектируемого оборудования вести в соответствии с данным проектом, а также:
СНиП 12-03-2001, "Безопасность труда в строительстве. Часть 1. Общие требования.";
СНиП 12-04-02, "Безопасность труда в строительстве. Часть 2. Строительное производство.";
Правилами устройства электроустановок, изд. 7;
Правилами технической эксплуатации электроустановок потребителей;
Межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации
электроустановок (ПОТ РМ-016-2001, РД-153-34.0-03.150-00).
Монтаж кабельной сети выполнять в соответствии с требованиями руководящих документов, с учетом
допустимого сближения с кабельными линиями первичной сети электропитания.
При установке оборудования необходимо руководствоваться требованиями и рекомендациями по
размещению оборудования и предусмотреть возможность свободного доступа технического персонала для обслуживания.
Подключение оборудования производить в строгом соответствии со схемами и требованиями
технической документации на изделия входящие в систему.
