Электрика в СТО.

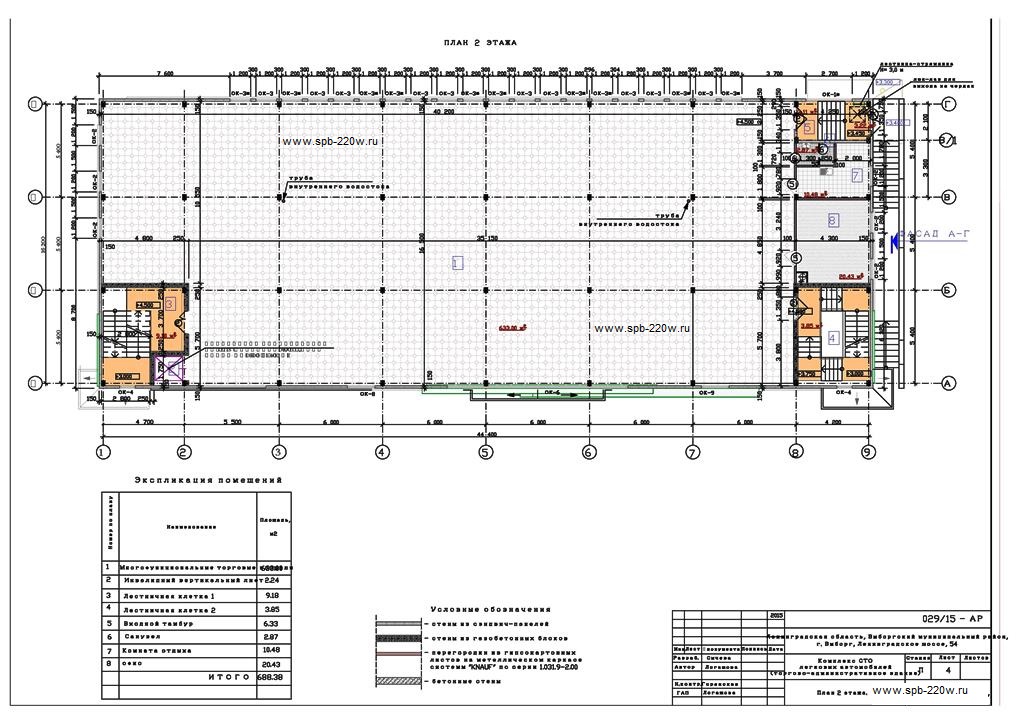

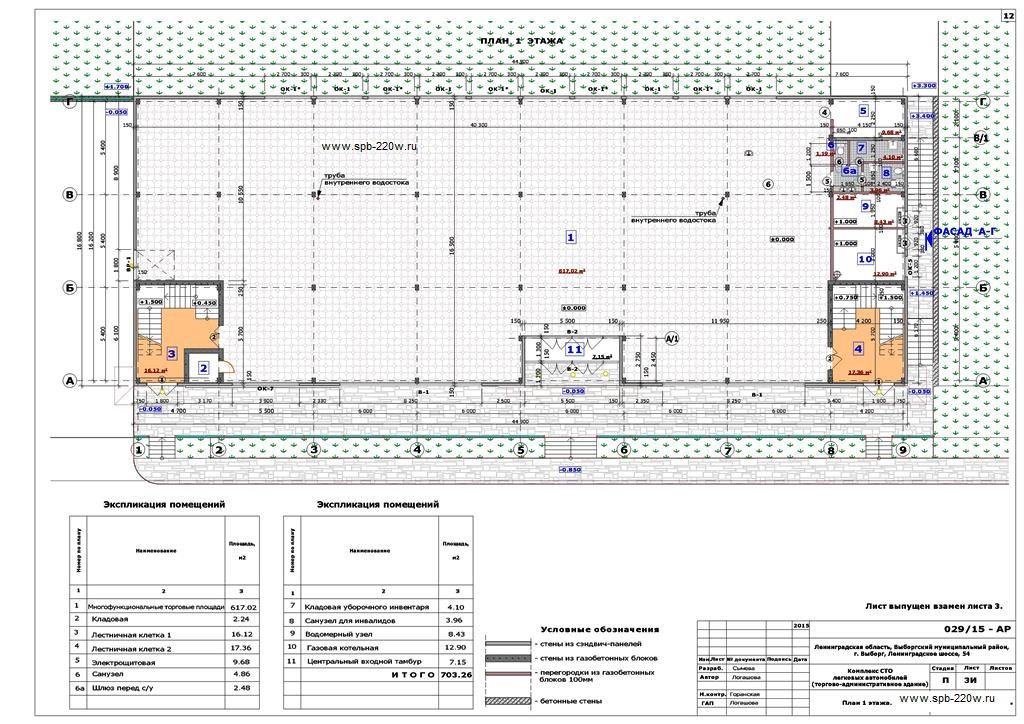

Проект разработан для разводки электрики в станции технического обслуживания автомобилей. Площадь всех помещений Станции Технического Обслуживания 1 406 М2 (1 этаж ремонтная зона СТО 703 м2 и 2 этаж многофукциональный торговый комплекс 688 м2).

Основанием для разработки систем электроснабжения являются следующие документы:

• Техническое задание на проектирование;
• Архитектурно – планировочные решения;
• Технологические решения;
• Действующие нормативные документы на проектирование.


проект электрики для СТО проект электрики для СТО

Ваше Имя:

Телефон:


1 - Нормативные и ссылочные документы для проведения электромонтажных работ на станции технического обслуживания (СТО):

а) Введение.

б) Характеристика источников электроснабжения в соответствии с техническими условиями на подключение объекта капитального строительства к сетям электроснабжения общего пользования.

в) Обоснование принятой схемы электроснабжения, выбора конструктивных и инженерно-технических решений, используемых в системе электроснабжения, в части обеспечения соответствия зданий, строений и сооружений требованиям энергетической эффективности и требованиям оснащенности их приборами учета используемых энергетически хресурсов.

г) Сведения о количестве энергопринимающих устройств, об их установленной, расчетной и максимальной мощности.

д) Описание решений по обеспечению электроэнергией электроприемников в соответствии с установленной классификацией в рабочем и аварийном режимах.

е) Описание проектных решений по компенсации реактивной мощности, релейной защите, управлению, автоматизации и диспетчеризации системы электроснабжения.

ж) Перечень мероприятий по обеспечению соблюдения установленных требований энергетической эффективности к устройствам, технологиям и материалам, используемым в системе электроснабжения, позволяющих исключить нерациональный расход электрической энергии, и по учету расхода электрической энергии.

з) Сведения о мощности сетевых и трансформаторных объектов.

и) Решения по организации масляного и ремонтного хозяйства - для объектов производственного назначения.

к) Перечень мероприятий по заземлению (занулению) и молниезащите.

л) Сведения о типе, классе проводов и осветительной арматуры, которые подлежат применению при строительстве объекта капитального строительства.

м) Описание системы рабочего и аварийного освещения.

н) Описание дополнительных и резервных источников электроэнергии, в том числе наличие устройств автоматического включения резерва (с указанием одностороннего или двустороннего его действия).

о) Перечень мероприятий по резервированию электроэнергии.

п) Описание мест расположения приборов учета используемой электрической энергии и устройств сбора и передачи данных от таких приборов.


Действующие нормативные документы на проектирование и технологические решения:

а) Основание для разработки систем электроснабжения:

Правила устройства электроустановок. (ПУЭ изд. 6, 7 с изм.).

Постановление Правительства РФ от 16.02.2008 N 87 (ред. от 06.07.2019) "О составе разделов проектной документации и требованиях к их содержанию".

СП 256.1325800.2016 Электроустановки жилых и общественных зданий. Правила проектирования и монтажа (с Изменениями N 1, 2).

РД 34.20.185-94 "Инструкция по проектированию городских электрических сетей".

ГОСТ 28249-93 Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением до 1 кВ.

СО-153-34.21.122-2003 Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций.

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.

СП 52.13330.2016 Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95*.

ГОСТ 21.608-2014 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации внутреннего электрического освещения.

ГОСТ Р 50571.5.52-2011 Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки СП 18.13330.2010.

Генеральные планы промышленных предприятий. Актуализированная редакция СНиП II-89-80* (с Изменением N 1) СП 6.13130.2013 Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности.

СанПиН 2.2.1/2.1.1.1278-03 "Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий" (с изменениями на 15 марта 2010 года) N384-ФЗ Технический регламент о безопасности зданий и сооружений (с изменениями на 2 июля 2013 года).

б) Характеристика источников электроснабжения в соответствии с техническими условиями на подключение объекта капитального строительства к сетям электроснабжения общего пользования.

Электроснабжение комплекса осуществляется в соответствии с АО "ЛОЭСК" на присоединение к электрическим сетям по III (третьей) категории электроснабжения. Точка присоединения: шины ШРН-0,4кВ установленного АО «ЛОЭСК». Точка присоединения мощности является границей балансовой принадлежности и эксплуатационной ответственности электросетей между сетевой организацией и Заявителем.

Основной источник питания – ПС 110/35/10кВ №159, ф.159-14. Резервный источник - нет.

в) Обоснование принятой схемы электроснабжения, выбора конструктивных и инженерно-технических решений, используемых в системе электроснабжения, в части обеспечения соответствия зданий, строений и сооружений требованиям энергетической эффективности и требованиям оснащенности их приборами учета используемых энергетических ресурсов.

В проекте принята комбинированная схема электроснабжения (радиально-магистральная), с устройством ГРЩ в помещении щитовой на первом этаже здания. Проект предусматривает устройство главного распределительного щита с двумя вводами, один ввод от шины ШРН-0,4кВ в соответствии с ТУ АО "ЛОЭСК", второй ввод предусматривается на перспективное развитие сети.

Схемой щита ГРЩ предусматривается: - два ввода электроэнергии по II категории надежности; - пятишинная система TN–C–S (L1, L2, L3, N, PE); - система учета электроэнергии (с использованием счётчика Меркурий 230), счётчики установлены перед секционными вводными аппаратами защиты на все секции ГРЩ, в количестве 4шт. Щит ГРЩ проектируются на оборудовании фирмы Schneider Electric, возможна замена на аналогичное оборудование других производителей.

г) Сведения о количестве энергопринимающих устройств, об их установленной, расчетной и максимальной мощности. Потребителями электроэнергии являются: - нагрузка общественно-административного здания (офисные помещения); - слаботочные системы; - система вентиляции; - электрическое освещение (общее рабочее, аварийное эвакуационное). Расчет электрических нагрузок приведен в приложений А.

д) Описание решений по обеспечению электроэнергией электроприемников в соответствии с установленной классификацией в рабочем и аварийном режимах.

В первую очередь строительства, в рабочем режиме объект запитывается от шин распределительного устройства 0,4кВ отдельно стоящего щита ШРН-0,4кВ, по одному вводу, в соответствии с ТУ АО "ЛОЭСК" по III кат. надежности, это предусматривается до момента получения ТУ на мощность 90кВт по II кат. электроснабжения.

В щите ГРЩ для второй очереди строительства предусматривается второй ввод. Система рассчитывается на мощность перспективного развития сети 90кВт, по II кат. надежности.

После получения мощности по второму этапу строительства в системе будет задействован второй ввод. В этом случае при аварии на основном вводе, будет срабатывать система АВР и потребители первой категории автоматически будут переключаться на не поврежденный ввод.

Остальная нагрузка, II категориии, переключается силами обслуживающего персонала в ручном режиме на не повреждённый ввод до устранения повреждения (I кат. переключается в автоматическом режиме).

е) Описание проектных решений по компенсации реактивной мощности, релейной защите, управлению, автоматизации и диспетчеризации системы электроснабжения.

Компенсация реактивной мощности организовывается при помощи установок компенсации реактивной мощности типа КРМ-0,4 (УКМ-58). Установки предназначены для повышения коэффициента мощности cos(ф) электроустановок промышленных предприятий и распределительных сетей, а также автоматического поддержания его на заданном уровне (cos(ф) не ниже 0,9).

Такое автоматическое регулирование осуществляется специальным электронным регулятором реактивной мощности, отличающимся высокой чувствительностью и точностью.

Аппаратура состоит из модульных конденсаторных батарей, которые включаются и выключаются автоматически посредством контакторов, оснащенных устройством, способным ограничивать пик тока включения на основе требуемой для установки емкостной реактивной мощности. Конденсаторы, составляющие конденсаторные батареи, оснащены металлизированным пластмассовым регенерируемым диэлектриком, разрядными резисторами и разъеденителем для защиты от избыточного давления.

Аппаратура размещена в металлическом шкафу, окрашенном эпоксидной смолой, с минимальной степенью защиты IP31. Защита отходящих линий осуществляется от токов перегрузки и токов короткого замыкания автоматическими выключателями фирмы ИЭК. Все автоматические выключатели нанесены на соответствующие схемы.

В щитах предусмотрена установка устройств защитного отключения на ток срабатывания 30мА.

Разделы: релейная защита, управление, автоматизация и диспетчеризация системы электроснабжения в данном проекте не рассматриваются.

Технические характеристики КРМ-0,4 (УКМ-58).
Номинальное напряжение, кВ: 0,4…0,525.
Номинальная мощность, кВАр: 12,6…1050.
Шаг (точность) регулирования, кВАр: 1,8…105.
Максимальное рабочее напряжение, кВ: 0,44…0,58.
Частота, Гц: 50 (60).
Устройства переключения: контакторы/тиристоры.
Перегрузка по току: 1,3 In.
Перегрузка по напряжению: 1,1…3 Un.
Пробивное напряжение, В: 690.
Температурный диапазон (для шкафа), °С: -5…+40.
Температурный диапазон (для конденсаторов),°С: -25…+55.
Общие потери: ~2Вт/кВАр.
Исполнение: навесное/напольное.
Передача данных на ПК: RS-232 / RS-485.
Степень защиты: IP31…IP55.

Защита линий осуществляется от токов перегрузки и токов короткого замыкания автоматическими выключателями фирмы Schneider Electric (возможна замена на аналогичное). Все автоматические выключатели нанесены на соответствующие схемы.

В щитах предусмотрена установка устройств защитного отключения на ток срабатывания 30мА.

ж) Перечень мероприятий по обеспечению соблюдения установленных требований энергетической эффективности к устройствам, технологиям и материалам, используемым в системе электроснабжения, позволяющих исключить нерациональный расход электрической энергии, и по учету расхода электрической энергии.

- на объекте применяются светильники с диодными лампами;
- организовано автоматическое управление наружным освещением (фасадная подсветка) в зависимости от внешней освещённости;
- в помещениях объекта применяются только медные проводники;
- на всех вводах установлены счётчики и трансформаторы тока последнего поколения, с необходимым классом точности 0,5S(1,0).

Трансформаторы выбраны максимально приближёнными, номинальными значениями обмоток к расчётным токам вводов.


Описание мест расположения приборов учета используемой электрической энергии и устройств сбора и передачи данных от таких приборов Все ввода оснащены техническим учётом, счётчиками и трансформаторами тока последнего поколения, с необходимым классом точности 0,5S(1,0).

Трансформаторы выбраны максимально приближёнными, номинальными значениями обмоток к расчётным токам вводов. Счетчики устанавливаются на лицевые панели шкафов, два счетчика на вводной панели Wh1(ввод 1), Wh2 (ввод2), один счётчик на панели потребителей первой категории.

Технологических электроприёмников Wh3, два счётчика на секцию ППУ Wh4 потребители ППУ постоянно работающие и Wh5 потребители работающие в режиме пожар.

Коммерческий учёт и раздел АСКУЭ разрабатывает отдельным проектом.

з) Сведения о мощности сетевых и трансформаторных объектов.
В данном проекте не рассматривается.

и) Решения по организации масляного и ремонтного хозяйства - для объектов производственного назначения.

В данном проекте не рассматривается.

к) Перечень мероприятий по заземлению (занулению) и молниезащите.

Для электроустановок здания проектом предусматривается защитное заземление – для заземления частей электроустановок с целью обеспечения электробезопасности.

Защитное заземление предусматривается общим также и для молниезащиты.

В качестве заземлителей используется арматура фундаментов и стен здания погруженных в землю, а так же контур заземления организованный при помощи полосовой и угловой стали размещаемым по периметру здания.
В настоящем проекте принята система TN–C–S, в соответствии с ПУЭ (разделение PEN проводника на шины PE и N выполнено в щите ГРЩ).

В качестве нулевых рабочих и защитных проводников используются дополнительные жилы силовых кабелей и шины в ГРЩ (N и РЕ). Описание системы молниезащиты и заземления:

1. Молниезащита здания выполняется в соответствии с "Инструкцией по устройству молниезащиты зданий и сооружений" РД 34.21.122-87, а также "Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций" СО-153-34.21.122-2003.

В соответствии с СО-153-34.21.122-2003, проектировщиком принят IV-й уровень защиты от прямых ударов молнии. В соответствии с РД 34.21.122-87 молниезащита выполняется по III категории.

2. В качестве молниеприемника используется металлическая сетка из металлической проволоки D8 шагом не более 10х10м. уложенная на кровлю здания. Молниеприемник соединяется токоотводами из катанки горячего цинкования, не менее D8, с наружным контуром заземления.

Молниеотводы прокладываются по фасаду здания, крепятся к стене скобками с шагом 0,5 м. Наружный контур заземления выполнен замкнутым контуром из комплектных заземлителей выполненных из нержавеющей стали по 10,5м. и 9,0м. (см. комплектацию заземления) каждый и соединенными стальной полосой из полосовой стали горячего цинкования 40х5 мм, проложенными вдоль фундамента здания.

Глубина заложения заземлителя не менее 0,7 метра от поверхности земли.

3. Все соединения выполняются сваркой. Допустимы болтовые соединения с соблюдением всех необходимых требований СО-153-34.21.122-2003. С молниеприемником металлически соединить все возвышающиеся над кровлей металлические сооружения (телеантенну, радиостойку, вентиляционные шахты и т. п.).

Модульное заземление из нержавеющей стали:

Модульное заземление ZANDZ из нержавеющей стали (пр. Россия) предназначено для организации эффективного, долговечного и удобного в монтаже заземляющего устройства в условиях повышенной коррозионной опасности (агрессивный грунт, повышенная влажность и т.п.). Такой заземлитель представляет собой сборную конструкцию, состоящую из соединенных вместе стержней длиной 1,5 метра, выполненных из нержавеющей стали.

Достоинства модульного заземления из нержавеющей стали:

1. легкость монтажа электрода на глубину до 30 метров, без применения специализированной техники и инструментов. Все операции осуществляет 1 человек. Большая глубина позволяет получать очень эффективное заземление.

2. минимальная площадь, занимаемая заземлителем позволяет монтировать такое заземление в подвалах зданий, либо в близости от стен дома в виде всего одной точки. Компактность сводит к минимуму необходимые земляные работы.

3. все детали сопрягаются без сварки *

4. абсолютная устойчивость нержавеющей стали к коррозии даже в самых агрессивных средах позволяет гарантировать срок службы такого заземляющего устройства не менее 100 лет.

* Соединение элементов заземляющих устройств НЕ из черных металлов разрешено техциркуляром 11/2006 ассоциации "РосЭлектроМонтаж"

Расчёт сопротивления заземлителя.

В соответствии с заданием от раздела системы связи устанавливается допустимое сопротивление заземляющего устройства: ,

Расчётное удельное сопротивление грунта для вертикальных электродов с учётом повышающего коэффициента , учитывающего высыхание грунта летом и промерзание его зимой, для:
- пески влажные – 130-400 Ом*м;
- песок, сильно увлажнённый грунтовыми водами – 10-60 Ом*м;
- суглинок полутвёрдый, лесовидный – 100 Ом*м.

Для расчета взяты следующие величины (по данным производителя оборудования): - L = 10,5 и 9,0 метров;
- d = 0,014 метра = 14 мм;
- t = 5,75 и 3,5 метров (от поверхности земли до середины стержня): с учетом заглубления электрода на глубине 0,5 метра при длине стержня 10,5 и 9,0м.

Для комплектов модульного заземления ZANDZ при конфигурации заземлителя в виде трех электродов на взаимном расстоянии в 5 или 10 метров (для комплектов ZZ-000-015 и ZZ-000-030 соответственно) - коэффициент использования равен 1.

Ориентировочное число вертикальных заземлителей принято: 1комп. – 3шт. электродов; Полное сопротивление заземляющего устройства равно (внутри дворовой контур):

. Примечания:
После монтажа наружного контура заземления необходимо произвести лабораторные испытания, для подтверждения допустимого сопротивления растеканию. В случае не удовлетворительного сопротивления, превышающего заданного 4Ом, необходимо добить необходимое количество комплектов стержневой молниезащиты.

л) Сведения о типе, классе проводов и осветительной арматуры, которые подлежат применению при строительстве объекта капитального строительства.

Кабели выбраны в соответствии с требованиями действующих нормативных документов гл.1.3 ПУЭ, СП 256-1325800-2016 Электроустановоки жилых и общественных зданий правила проектирования и монтажа, проверены по потере напряжения и расчёт т.к.з. на предмет надёжного автоматического отключения повреждённого участка при однофазных коротких замыканиях гл.1.7 ПУЭ, результаты нанесены на соответствующие схемы.

Устройство внутренних электрических сетей выполняется в соответствии с п.15 СП 256-1325800-2016 Электроустановоки жилых и общественных зданий правила проектирования и монтажа.

Электропроводка в строительных конструкциях ВВГнг(А)ls-0,66кВ, для протипожарных устройств ВВГнг(А)frls-0,66кВ в гофрированных пластиковых трубах не распространяющих горение. Проходы кабелей сквозь стены выполняются в отрезках стальных труб. После прокладки кабелей зазоры в трубах заделываются несгораемыми и легко пробиваемыми материалами в соответствии с [СНиП 3.05.06-85 Строительные нормы и правила. Электротехнические устройства и ФЗ №123 статья 81 п.7].

Строительные материалы, применяемые в стенах и перегородках негорючие. Предел распространения огня – 0см. Защита линий осуществляется от токов перегрузки и токов короткого замыкания автоматическими выключателями фирмы ИЭК. Все автоматические выключатели нанесены на соответствующие схемы.

м) Описание системы рабочего и аварийного освещения.

Освещенность принята в соответствии со СП 52.13330.2016 и СанПин 2.2.1/2.1.1-1278-03.

Освещение помещений осуществляется, светильниками с диодными лампами, в категорийных помещениях по пожароопасности и электробезопасности применяются светильники с повышенной степенью защиты не ниже IP44.

Светильники приняты в исполнении, соответствующим характеристикам помещений и условиям их среды. Размещение светильников обозначено на соответствующих планах.

В качестве аварийного (эвакуационного) указателя принят светильник со встроенным источником питания, рассчитанным на работу в автономном режиме в течение 3 часов см. план прокладки сетей освещения.

Световые указатели предусматриваются в соответствии с требованиями противопожарной защиты со встроенными в них источниками света и аккумуляторами, которые обеспечивают электропитание светильника в течение 3-х часов. Переключение на автономный источник – автоматическое, при пропадании нормального рабочего электропитания.

Во всех ТХ помещениях (Котельной (разрабатывается отдельным проектом), ГРЩ, водомерного узла) предусмотрено аварийное (безопасности) освещение.

Светильники аварийного освещения (путей эвакуации, антипаническое) выделены из числа светильников рабочего освещения в отдельные группы и являются общими для этих видов освещения, подключаются через АВР от секции ППУ ГРЩ объекта. Являются светильниками постоянного действия. Количество этих светильников определяется исходя из уровня освещенности в соответствии с табл.7.28 СП 52.13330.2016.

Светильники аварийного эвакуационного освещения должны соответствовать требования ГОСТ 27900 МЭК 598-2-22 и ГОСТ Р МЭК 60598-2. Световые указатели устанавливаются в местах (см. раздел марки ПС):

- эвакуационных выходов;
- мест установки соединительных головок для подключения передвижной пожарной техники;
- мест наружных пожарных гидрантов (на фасаде здания).

Управление рабочим освещением общих помещений предусматривается дистанционное.

Для наружного освещения прилегающей территории, проектом предусматривается щит наружного освещения ЩНО, размещаемый в помещении щитовой ГРЩ здания. Светильники размещаются на фасаде здания.

н) Описание дополнительных и резервных источников электроэнергии, в том числе наличие устройств автоматического включения резерва (с указанием одностороннего или двустороннего его действия).

Электроснабжение здания осуществляется по третьей категории электроснабжения на первой очереди строительства, На втором этапе, после получения ТУ на мощность 90кВт по второй категории объект будет запитан по второй категории надежности, для этого в ГРЩ предусмотрена на вводе схема креста и АВР для потребителей I категории.

Источники электроснабжения, основные и дополнительные (резервные) в проекте не рассматриваются см. проект наружных сетей.

о) Перечень мероприятий по резервированию электроэнергии.

1. Схема креста на вводе ГРЩ. Питание по двум вводам (после получения ТУ на вторую категорию электроснабжения и перевода на второй дополнительный источник электроснабжения).

2. АВР для потребителей первой категории.

3. Перечень энергопринимающих устройств аварийной и (или) технологической брони и его обоснование.

На предприятии отсутствуют потребители требующие технологической брони, за исключением потребителей Котельной – 5кВт.

Резервирование потребителей Котельной рассматривается в проекте котельной.
