Проект монтажа электрики в каркасном доме.

Для полной прокладки электрики, согласно разработанного проекта в доме требуется проложить 460 м.пог. электропровода и 82 электро точки.

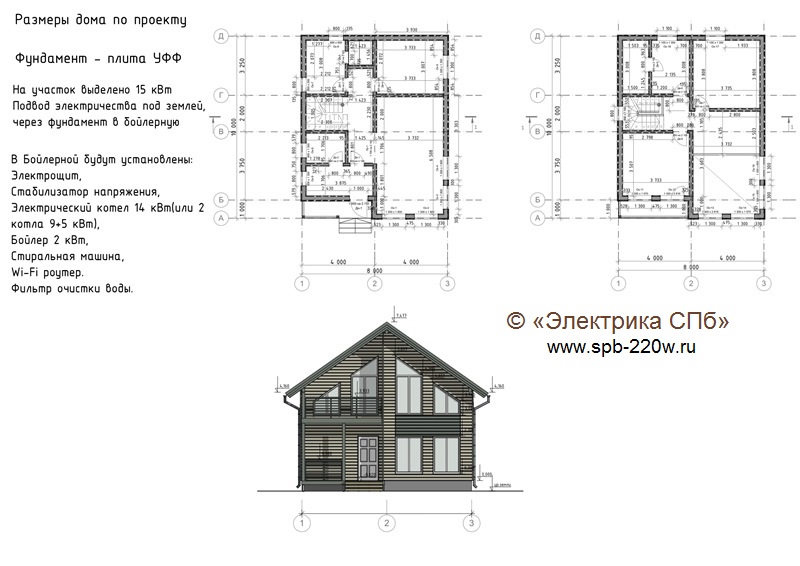

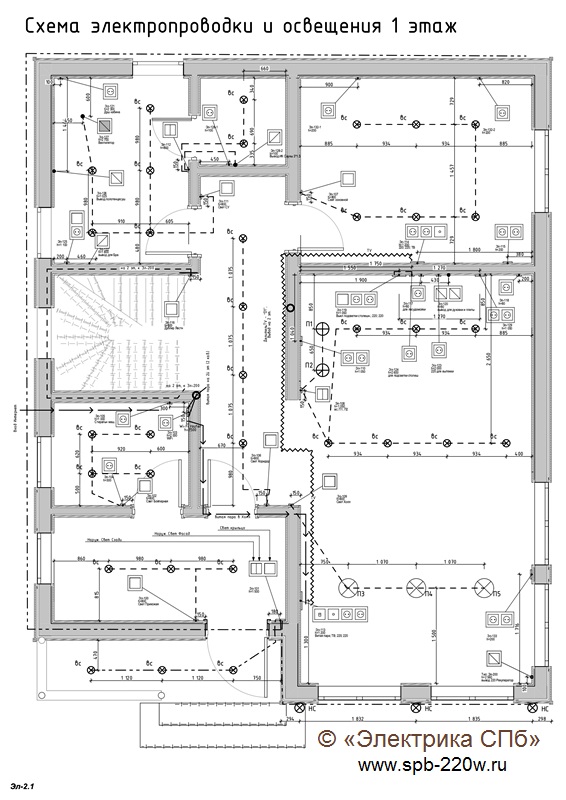

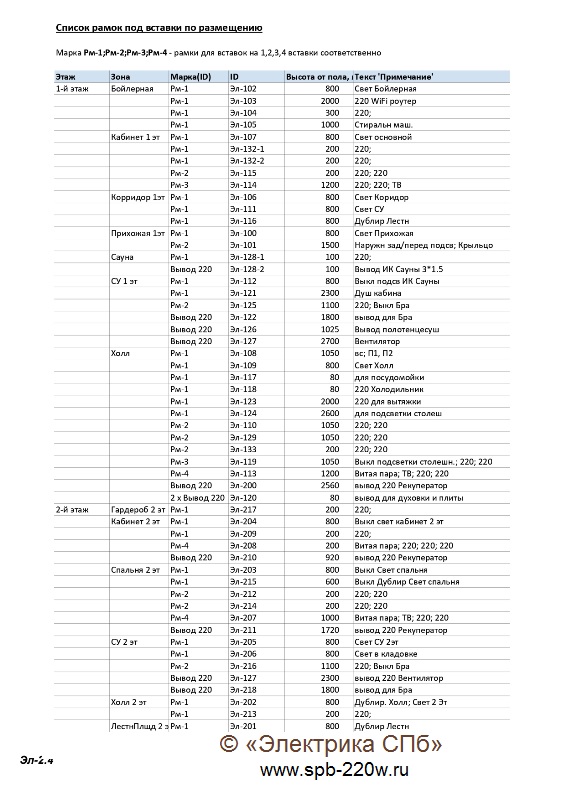

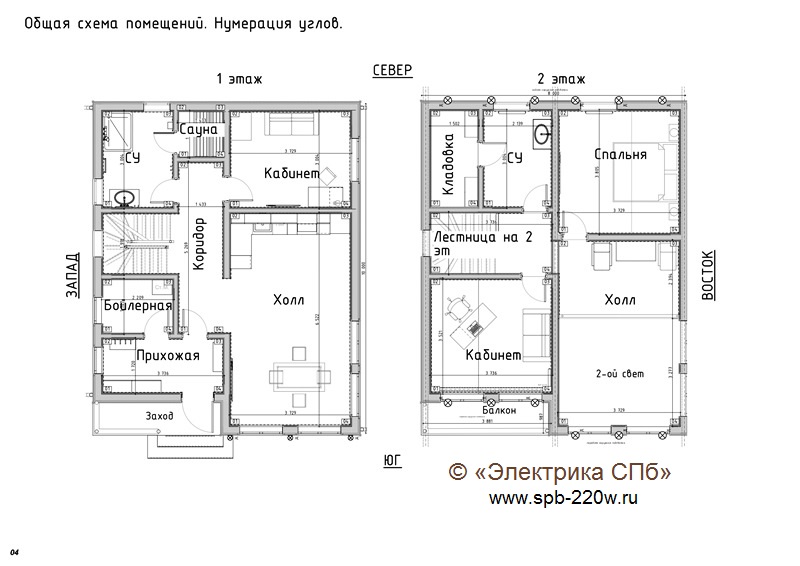

На схемах показана разводка электрики в каркасном доме 128 м. кв. общей площади. Вы можете бесплатно скачать полный проект элетромонтажных работ с расположением розеток и их количеством, со спецификация оборудования, изделий и материалов.

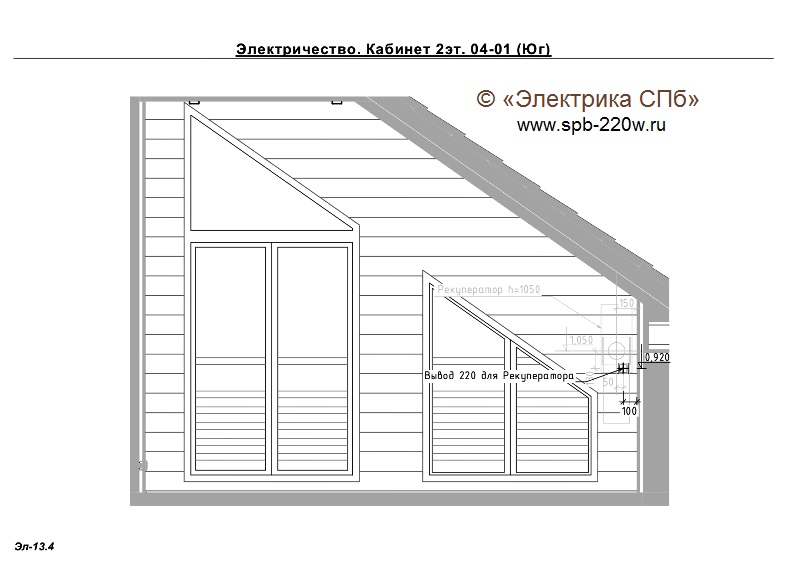

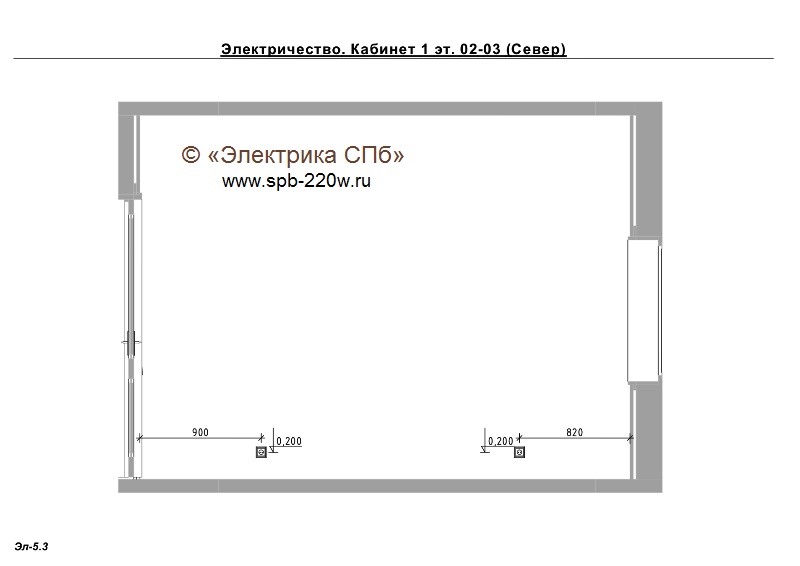

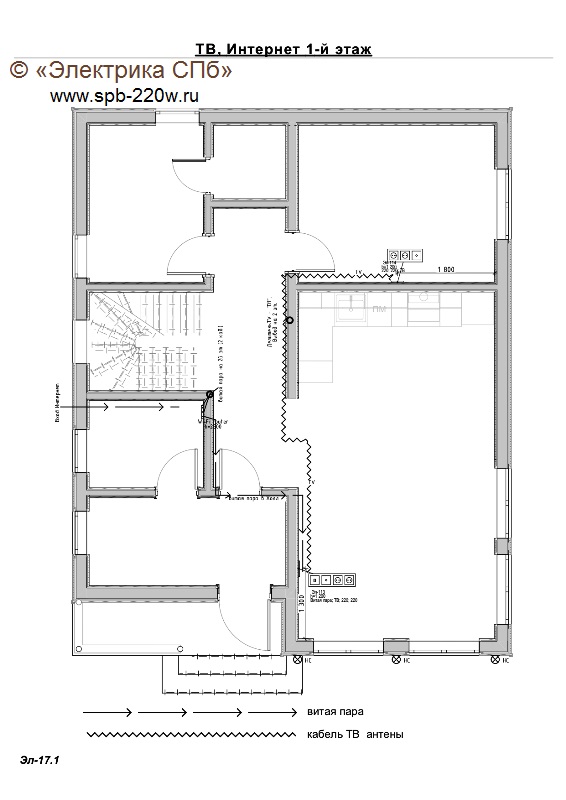

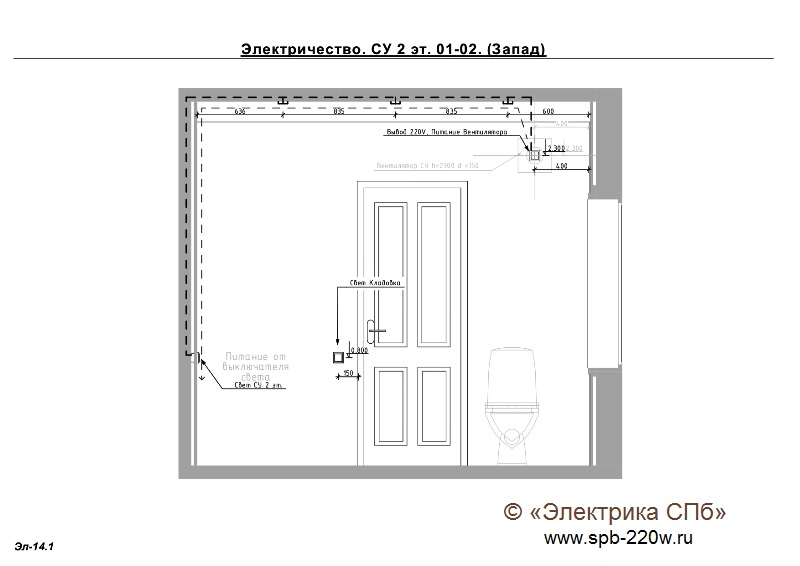

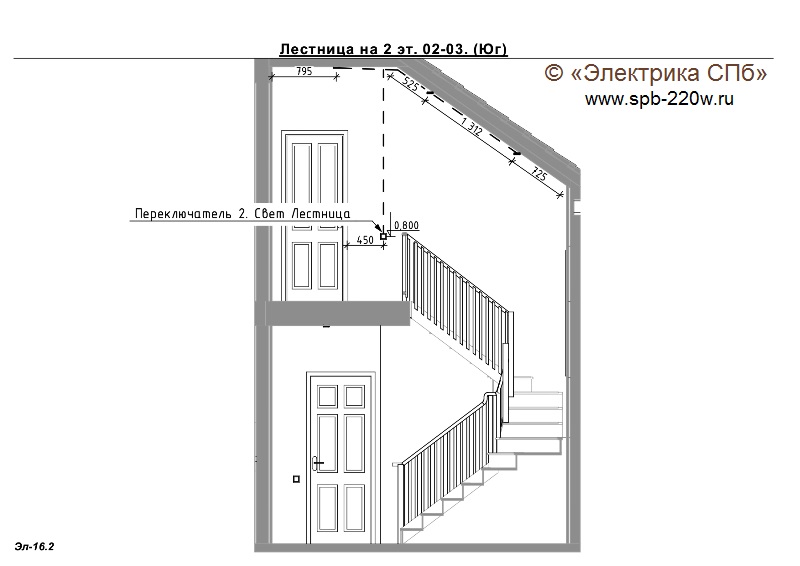

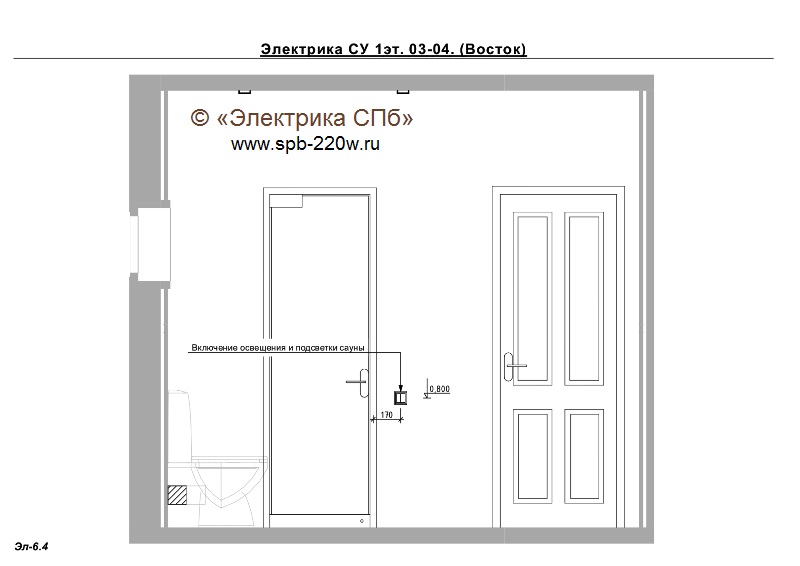

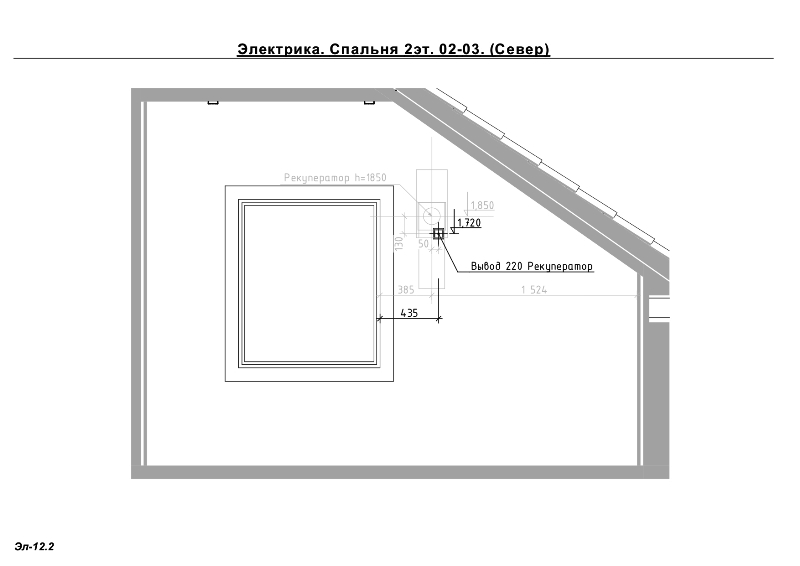

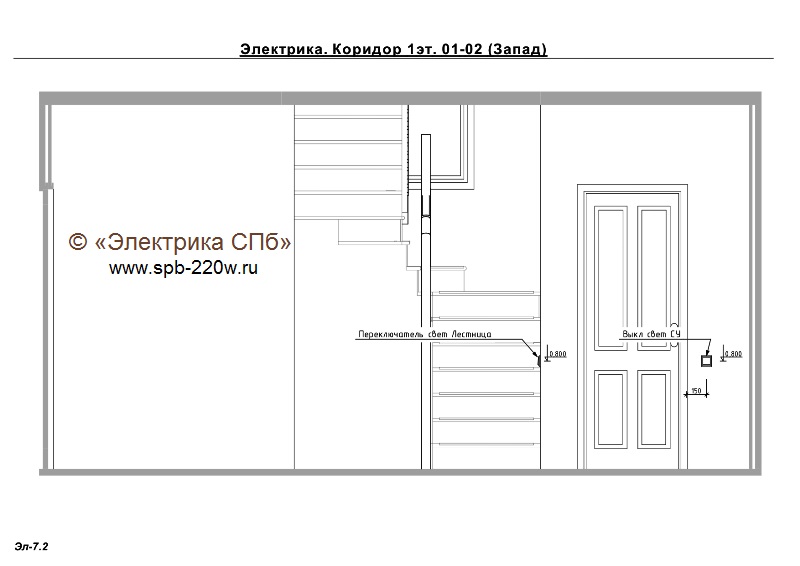

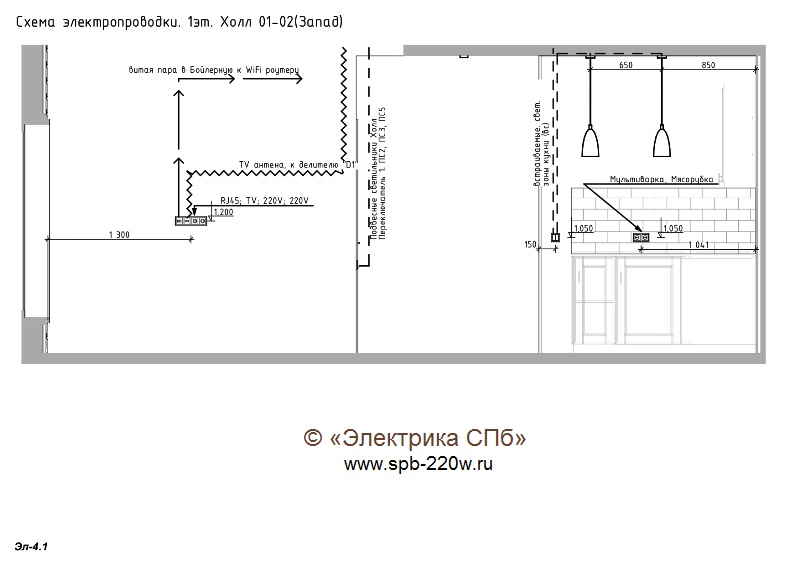

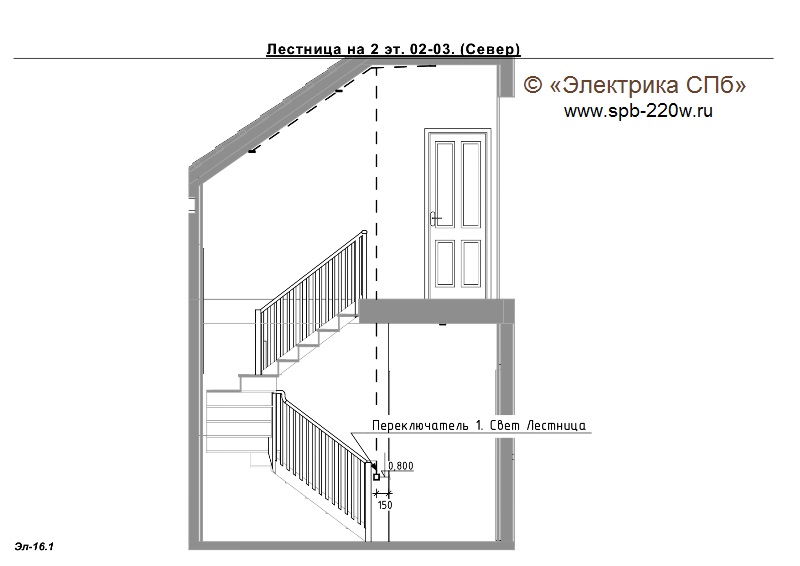

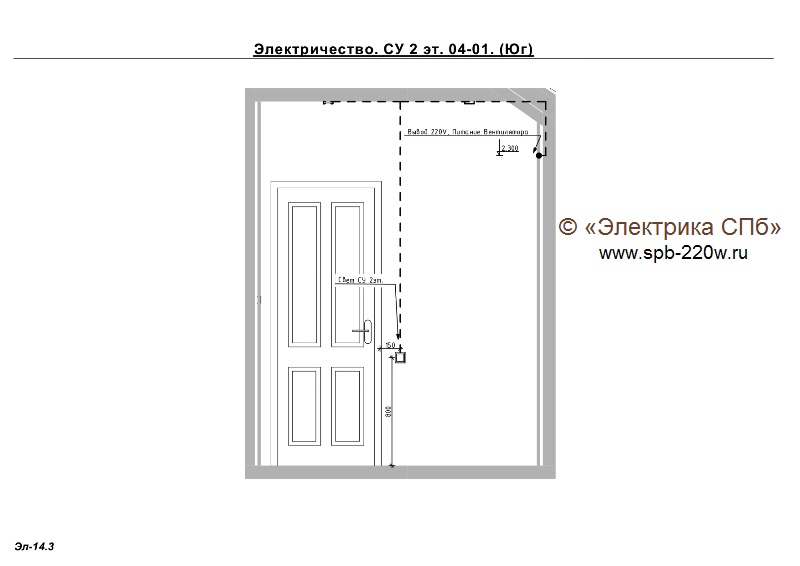

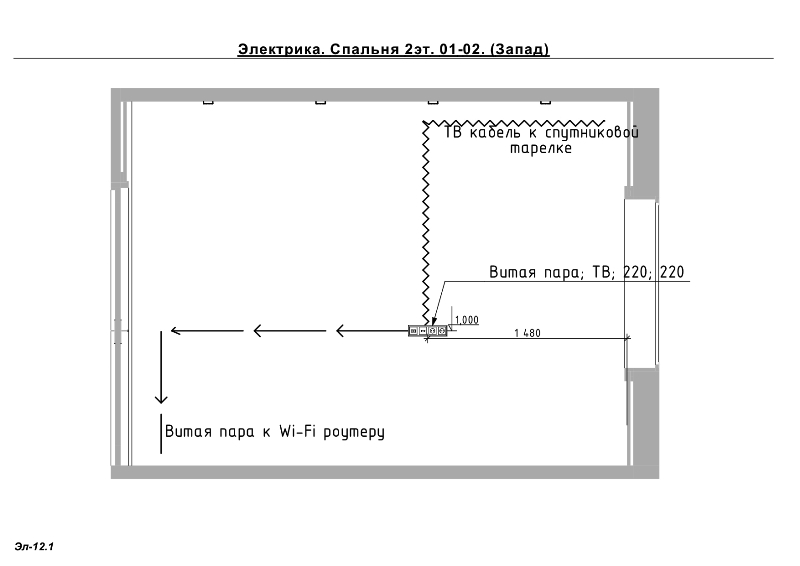

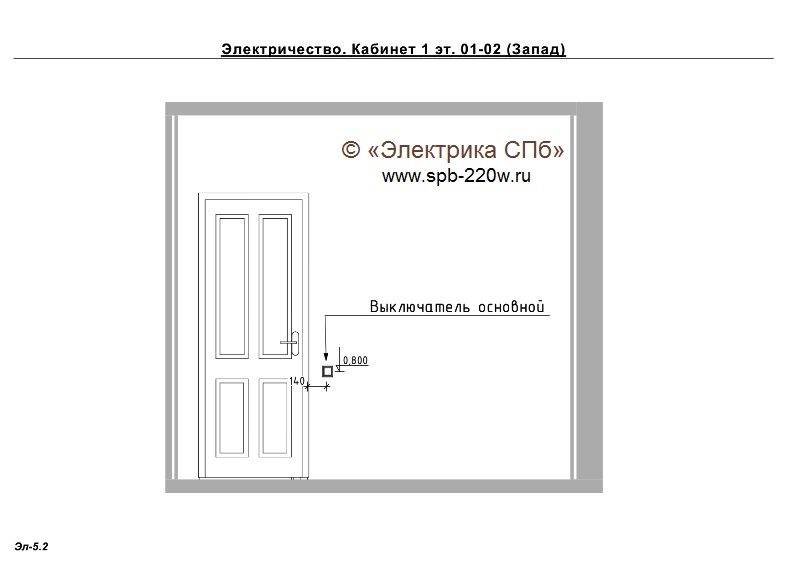

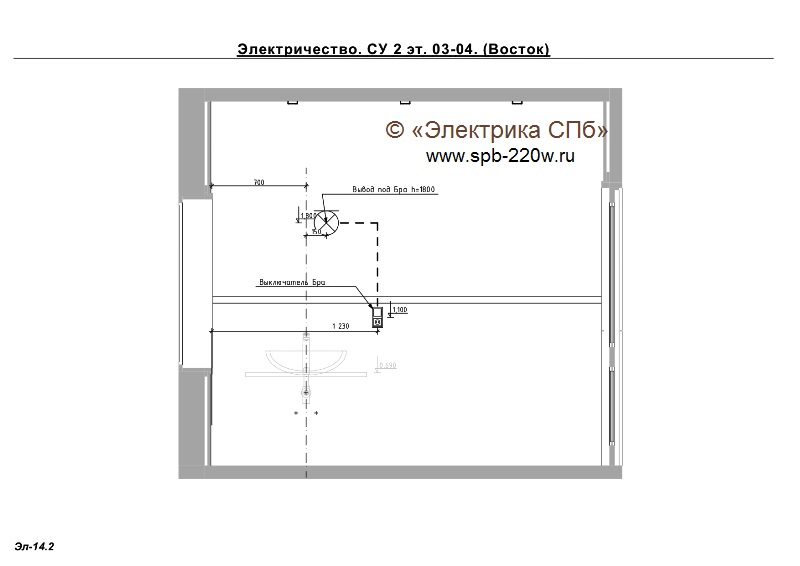

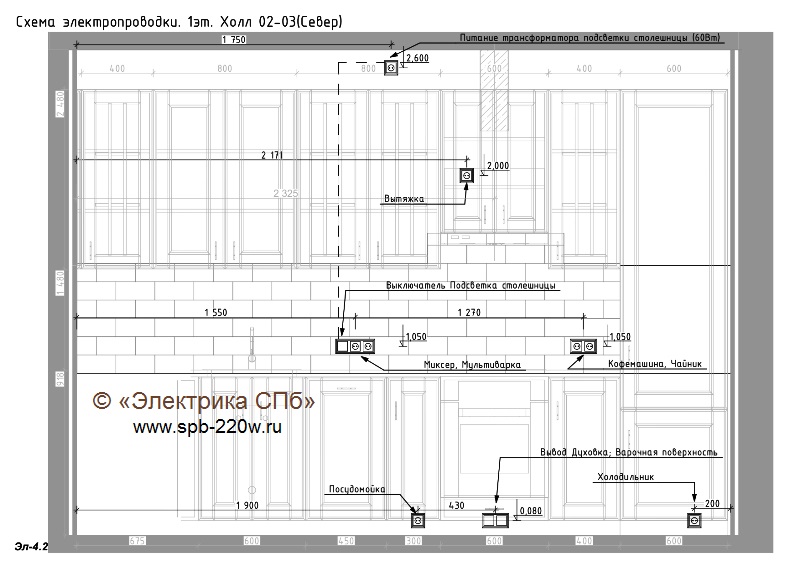

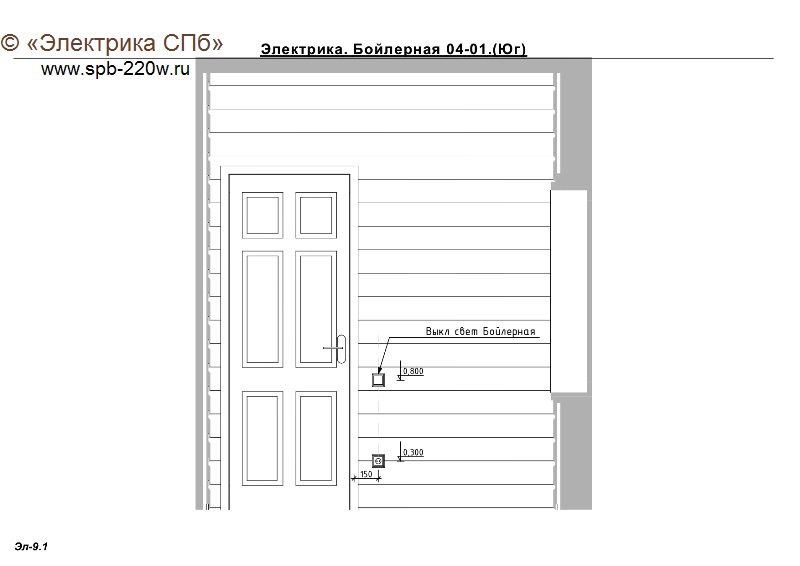

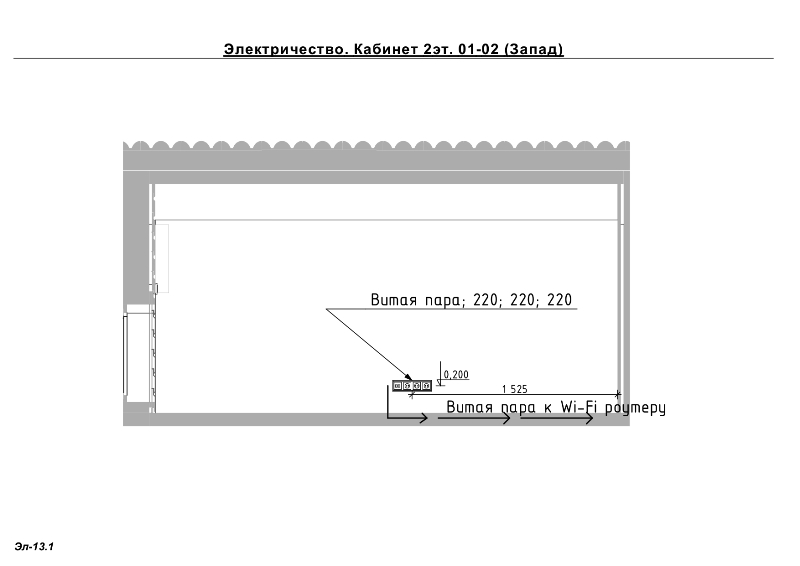

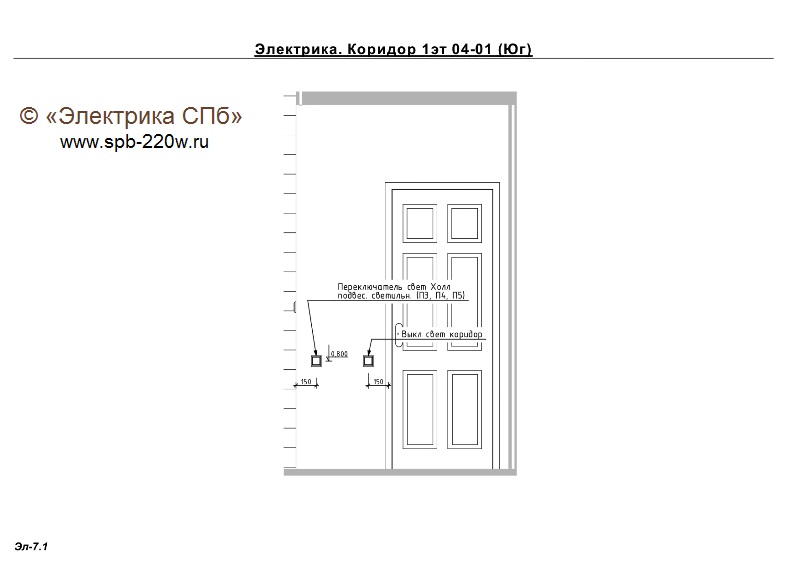

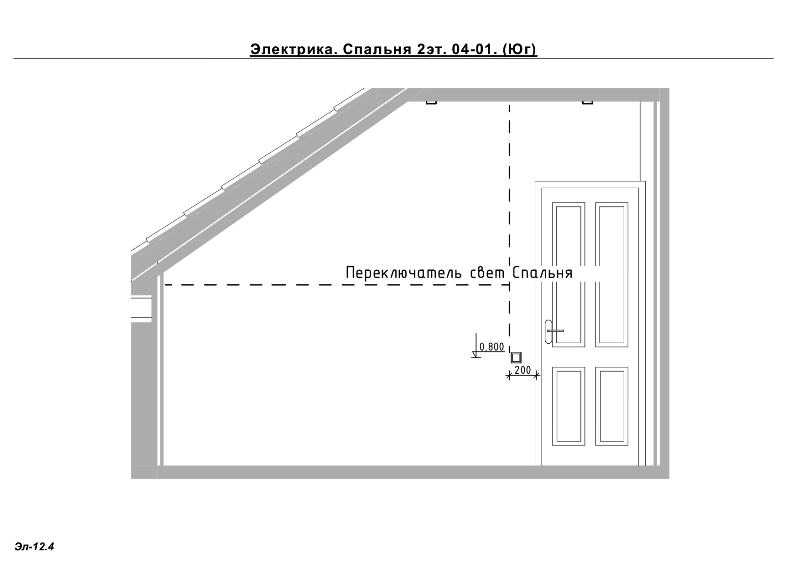

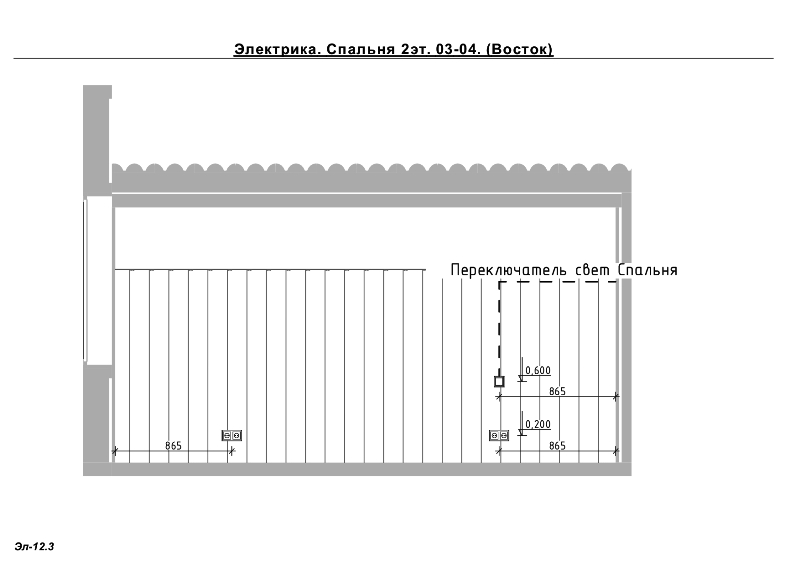

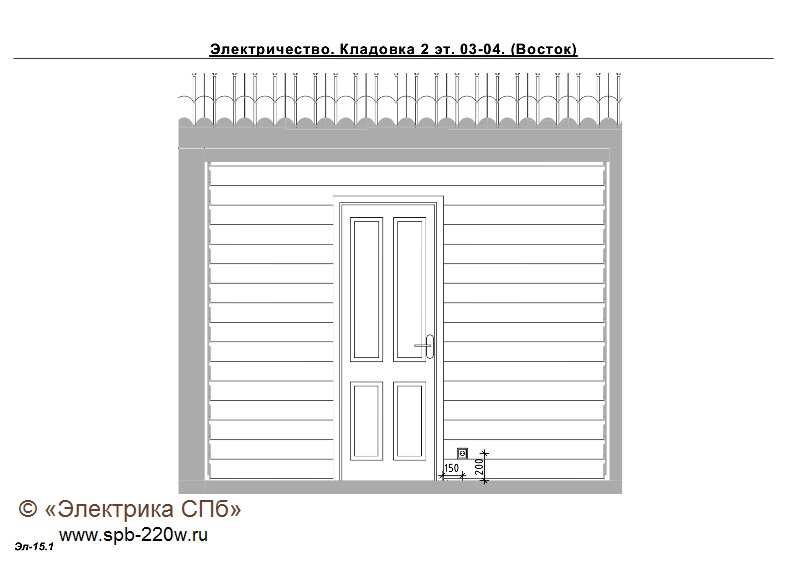

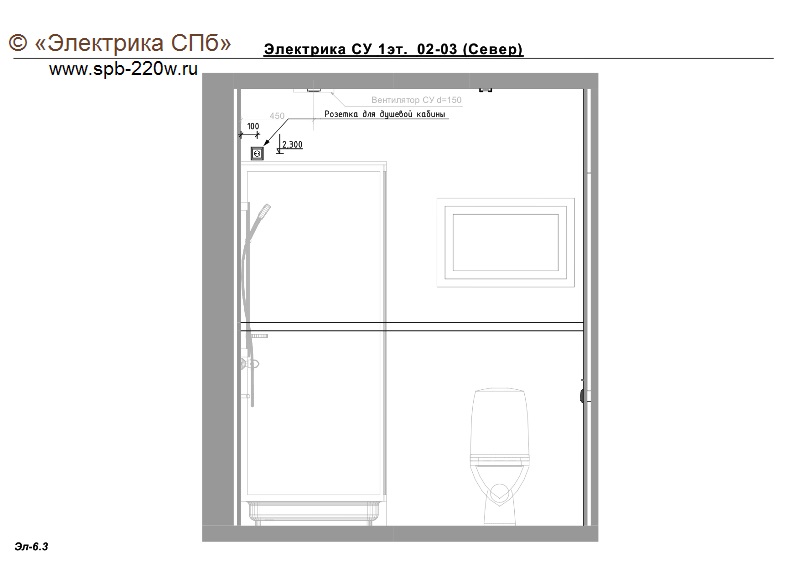

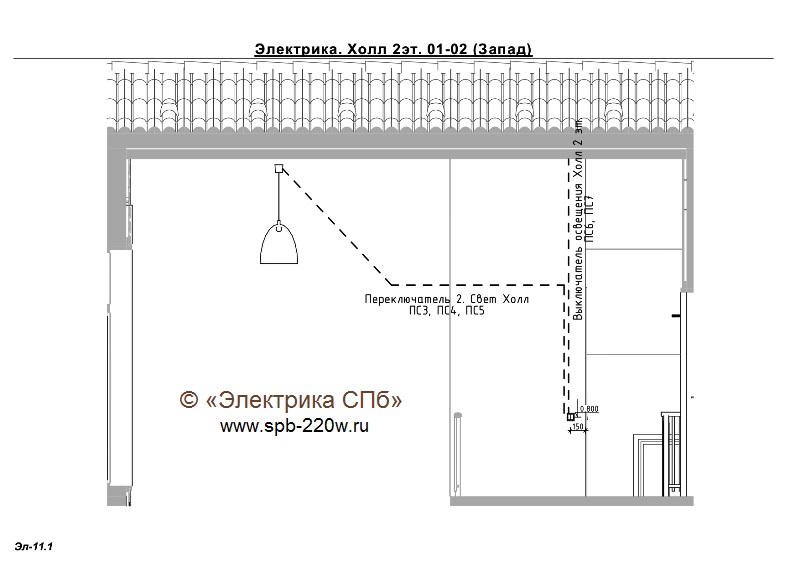

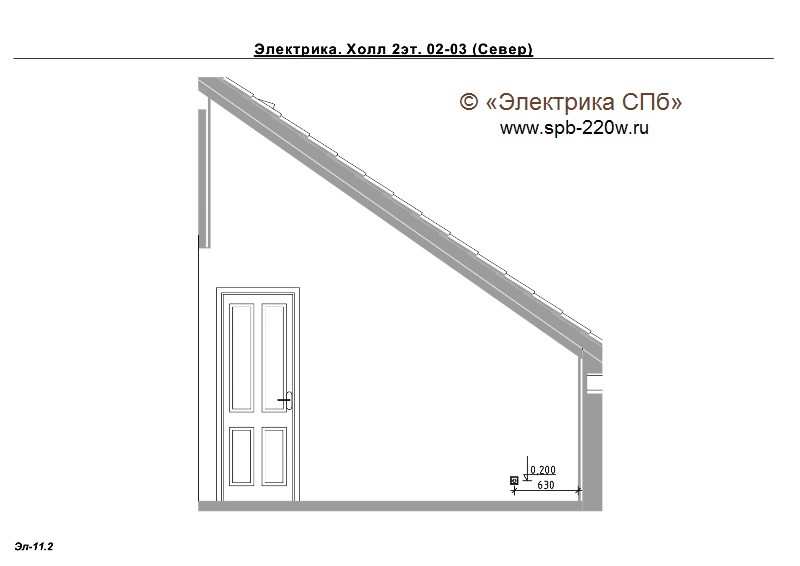

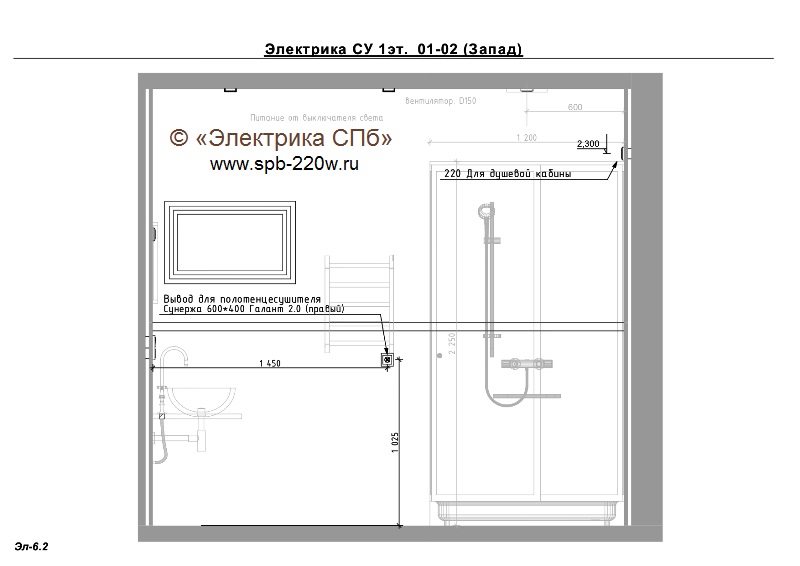

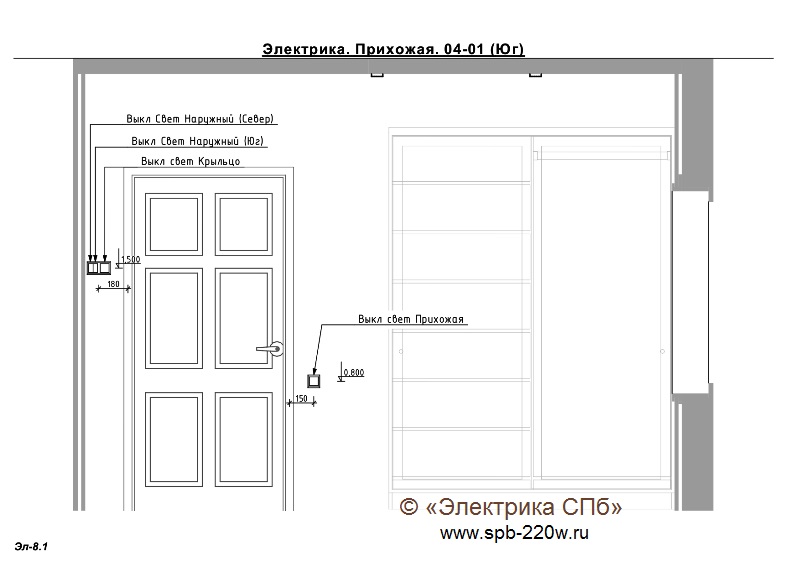

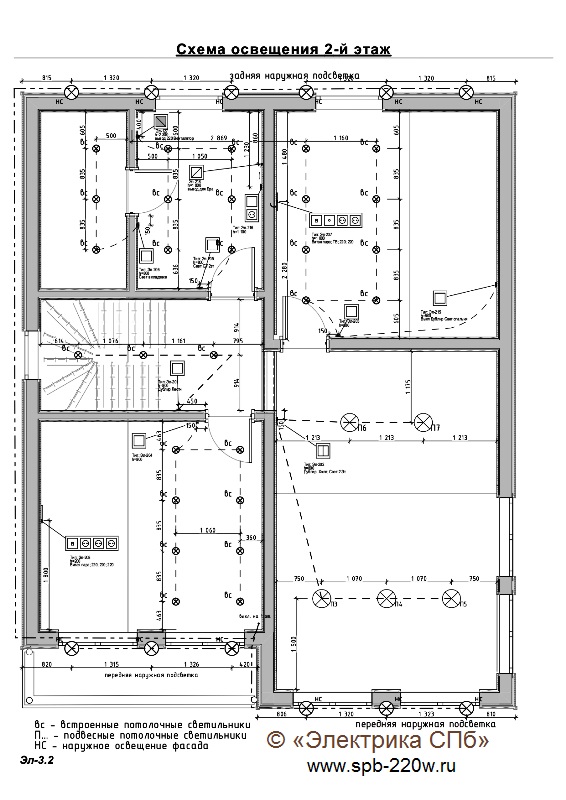

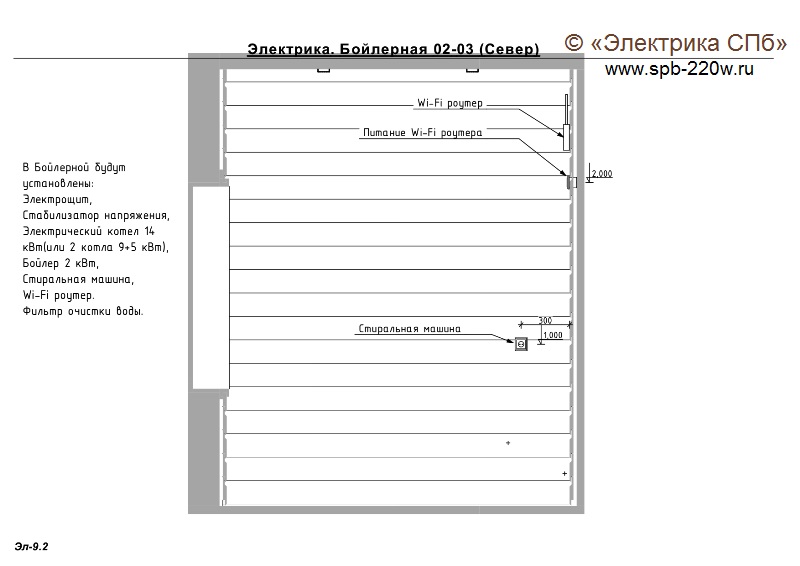

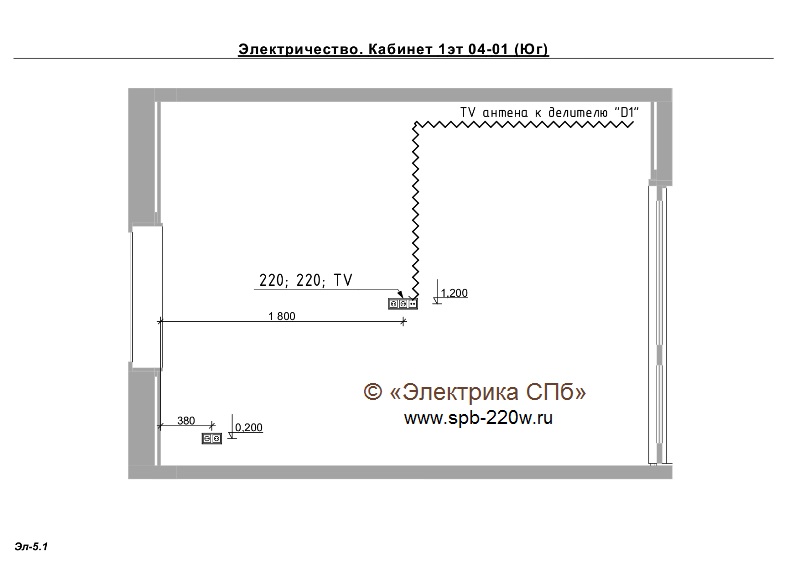

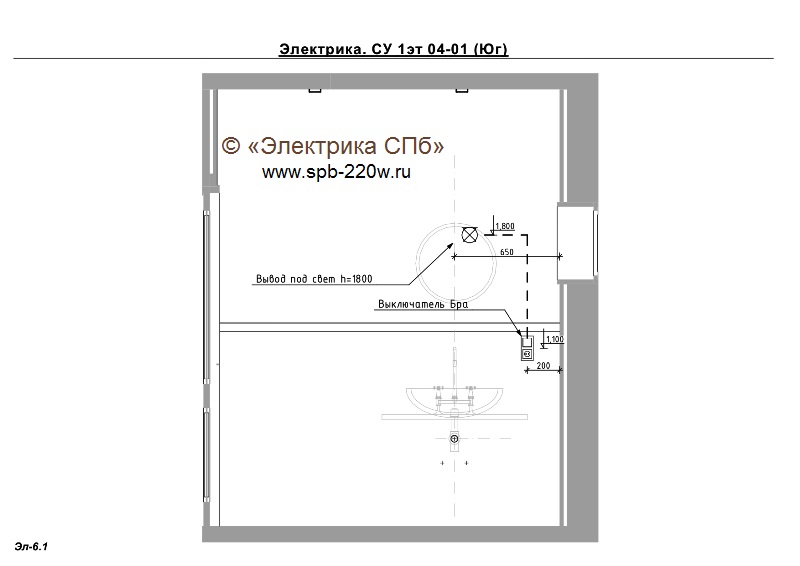

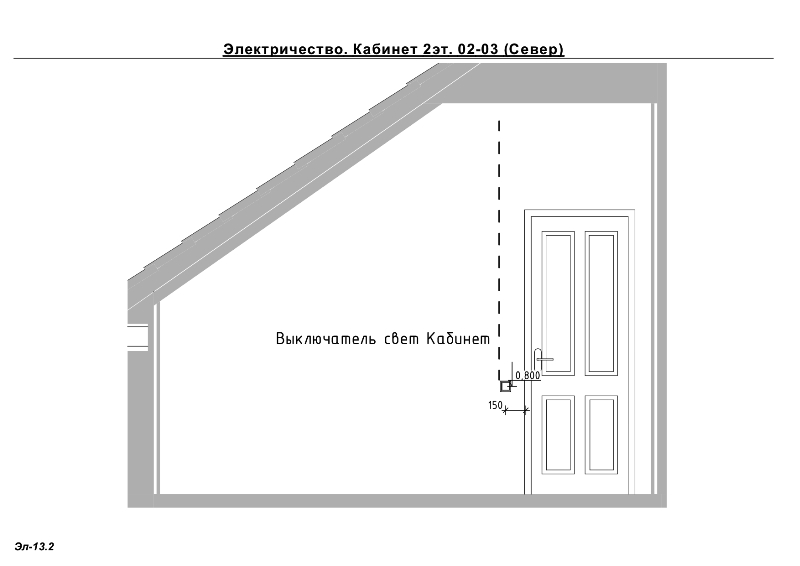

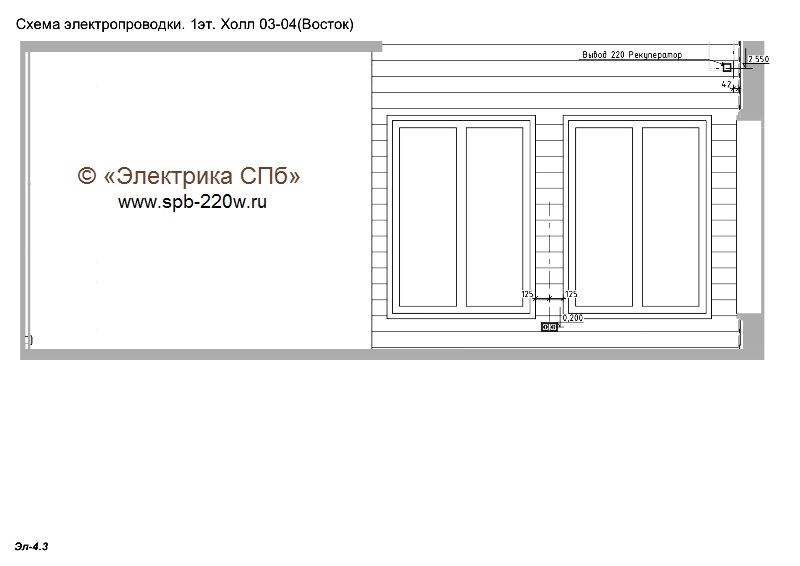

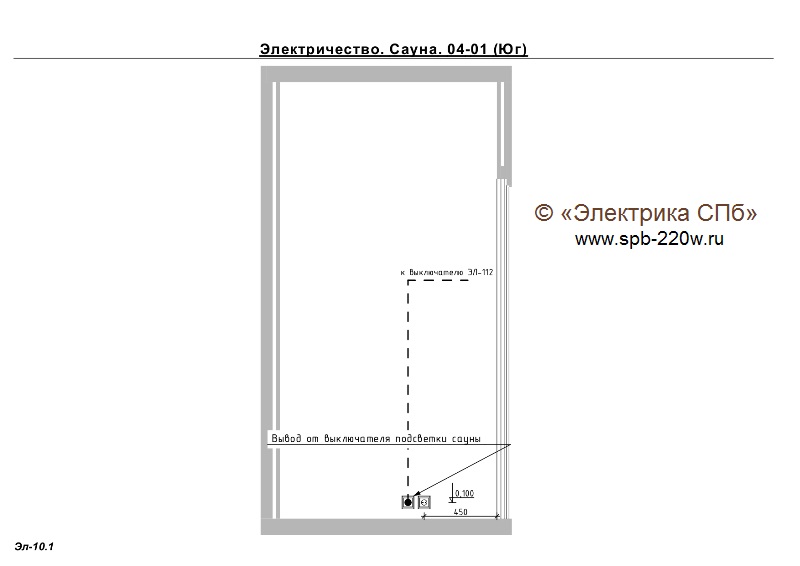

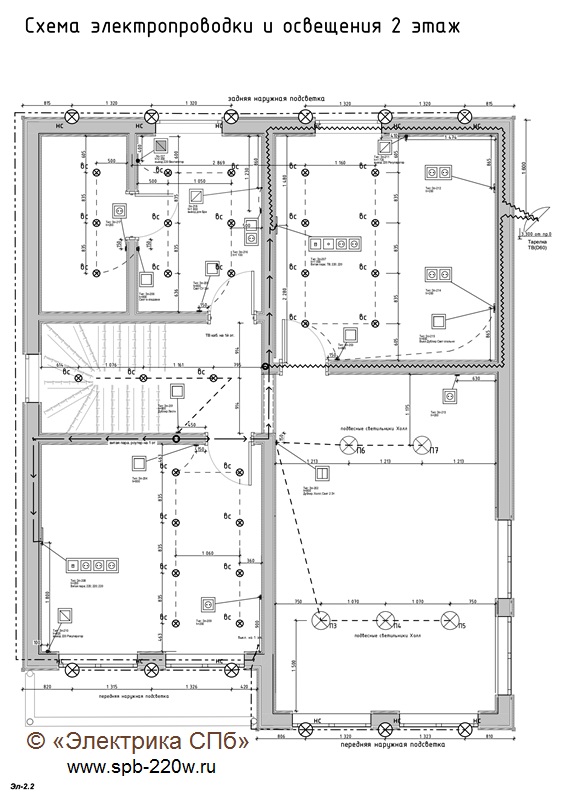

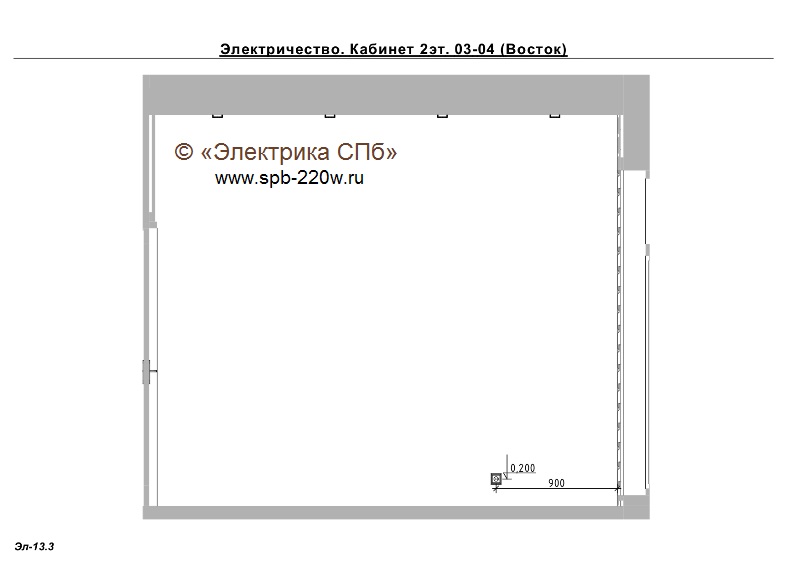

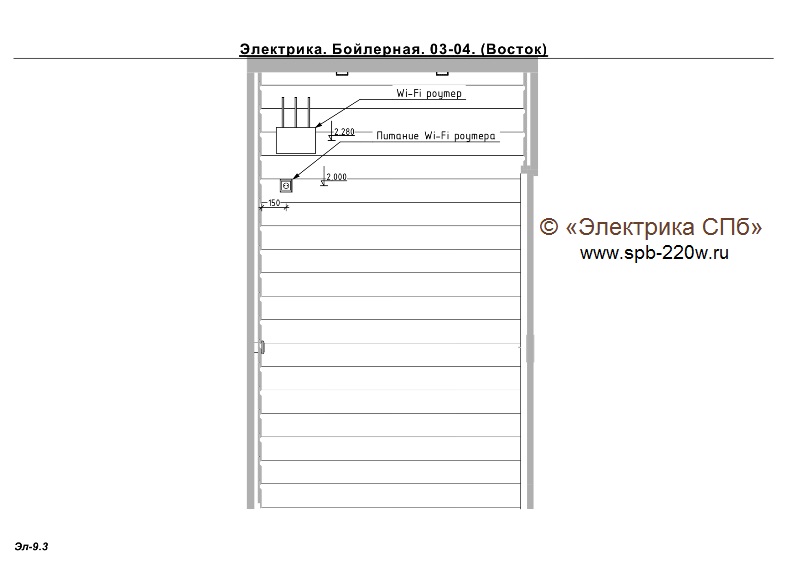

Чертежи разводки и размещения розеток и осветительных приборов в каркасном доме площадью 128 м. кв.

проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2 проект электрики для каркасного дома 128 м2

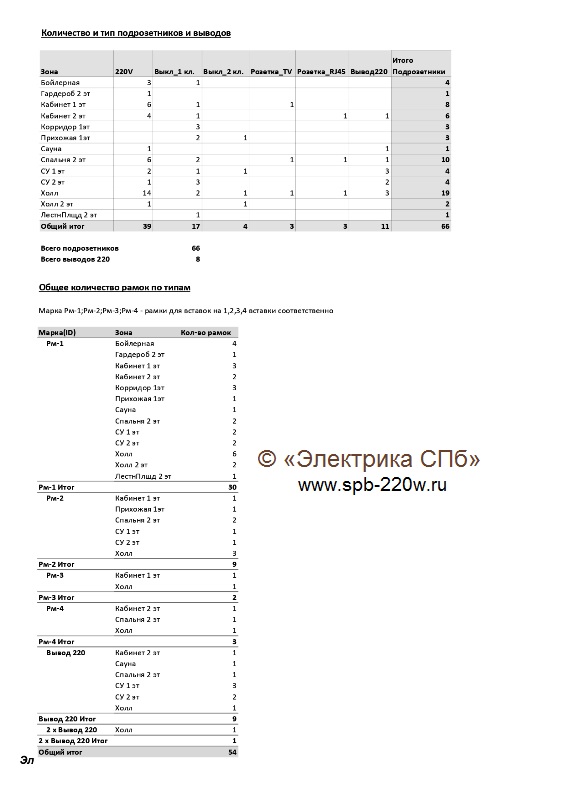

Пом. Роз. 220V Вык. 1кл. Вык. 2кл. Роз. ТВ Роз. RJ45 Выв. 220 Ит:
Бойл. 3 1         4
Клад. 2 эт. 1           1
Каб. 1 эт. 6 1   1     8
Каб. 2 эт. 4 1       1 6
Корид. 1 эт.   3         3
Прих. 1 эт.   2 1       3
Сауна 1           1
Спал. 2 этаж 6 2   1   1 10
Сан узел 1 эт. 2 1 1     3 4
Сан узел 2 эт. 1 3       2 4
Холл 1 эт. 14 2 1 1 1 3 19
Холл 2 эт. 1   1       2
Лест. площ.2 эт.   1         1
Общий итог: 39 17 4 3 3 11 66

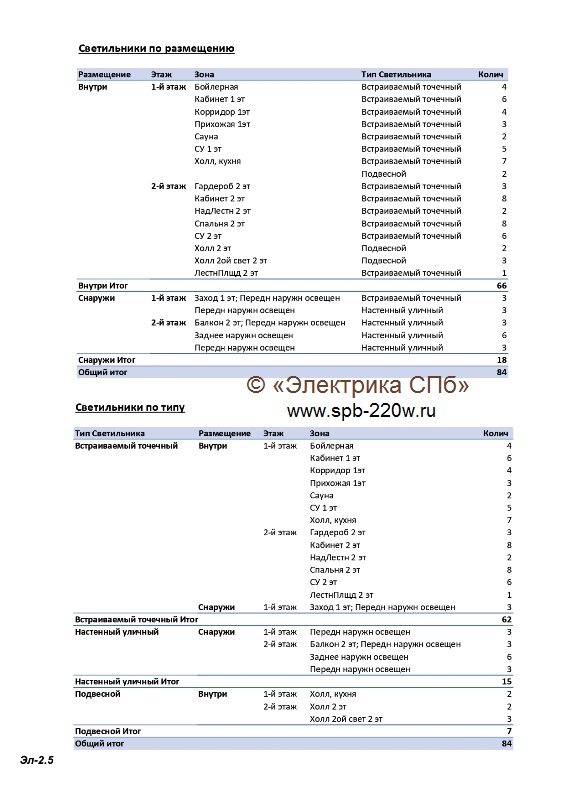

Светильники по типу и количеству для помещений дома:

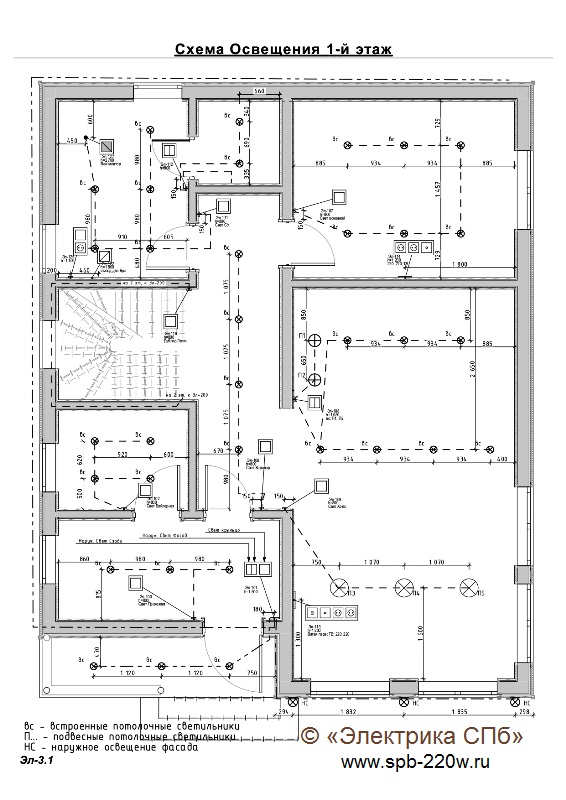

Встраиваемый точечный: 1 эт. бойлерная 4 шт; кабинет 1 эт. 6 шт; корридор 1 эт. 4 шт.; прихожая 1 эт. 3 шт.; сауна 2 шт.; СУ 1 эт 5 шт.; холл и кухня 7 шт.; 2 эт. гардероб 3 шт.; кабинет 2 эт. 8 шт.; над лестницей 2 эт. 2 шт.; спальня 2 эт. 8 шт.; СУ 2 эт. 6 шт.; лестничная площадка 2 эт 1 шт.; снаружи 1 эт. 2 шт.; передн наружн освещен 3 штуки.
Итого встраиваемых точечных светильников 62 шт.

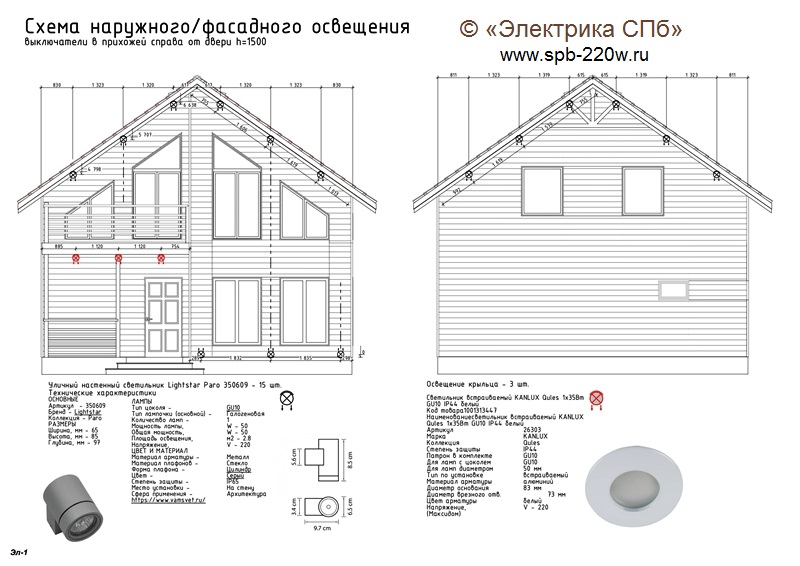

Настенный уличный светильник: передн. наружное освещение 3 шт.; 2 этаж балкон 2 шт.; переднее наружное освещение 3 шт.; заднее наружное освещение 6 шт.; передн. наружн. вход освещен. 3 штук.
Итого настенных уличных светильников 15 шт.

Подвесной светильник (люстра, бра): внутри 1 этаж холл и кухня 2 шт.; 2 этаж холл 2 шт.; холл 2-ой свет 2 этажа 3 штуки.
Итого подвесных светильников, люстр и бра 7 шт.

Общий итог осветительных приборов 84 штуки.
